24
4.3 Für die Montage benötigte Werkzeuge
Sechskantschlüssel, 4 mm und 5 mm (mitgeliefert)
Maulschlüssel, 10/12 mm (mitgeliefert)
Kreuzschlitzschraubendreher
4.4 Montage

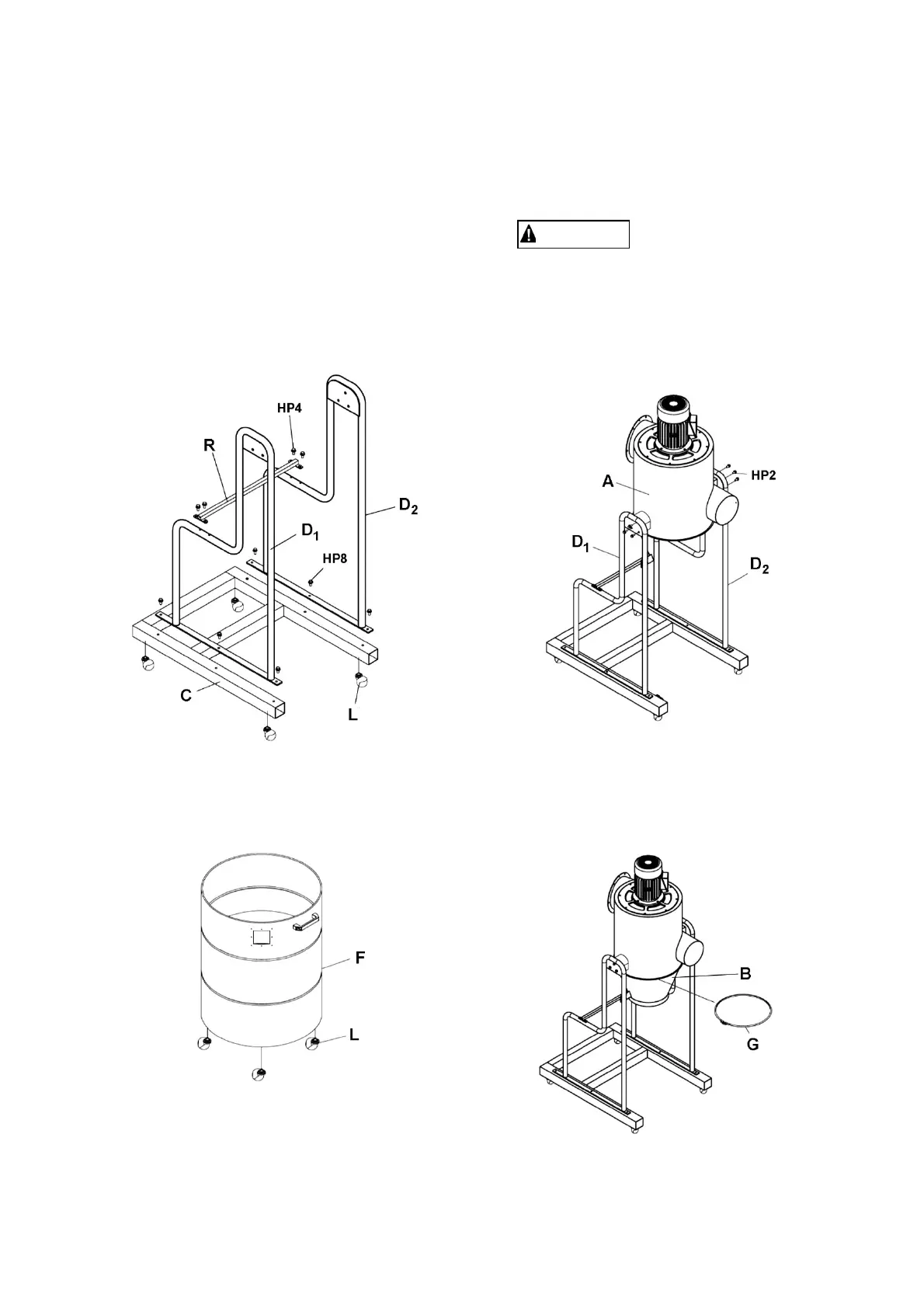

1. Die vier Laufrollen (L) am Sockel (C)
anbringen. Siehe Abbildung 3.
2. Den linken und den rechten Ständer (D
1
, D
2
)
mit den Flanschkopfschrauben (HP8) am
Sockel (C) anbringen.
3. Die Ständerstütze (R) mit den
Flanschkopfschrauben (HP4) am Sockel (C)
anbringen.
Abbildung 3
4. Die vier Laufrollen (L) in die Gewindemuttern
unter der Trommel (f) einschrauben. Siehe
Abbildung 4.
Abbildung 4
5. Das Hauptgehäuse (A) mit einer
Hebevorrichtung und durch die (oben am
Hauptgehäuse angebrachten) Heberinge
gelegten Traggurten anheben. Ist keine
Hebevorrichtung verfügbar, muss das
Gehäuse von mindestens 2 Personen
angehoben werden.
Das Hauptgehäuse ist sehr
schwer. Von zwei Personen anheben lassen oder
Hebezeug verwenden.
6. Das Hauptgehäuse (A) zwischen dem linken
und dem rechten Ständer (D
1
, D
2
) anordnen
und mit sechs Flanschkopfschrauben (HP2)
sicher befestigen. Siehe Abbildung 5.
Abbildung 5
7. Den Trichter (B) unter dem Hauptgehäuse
anbringen. Mir der Trichterklammer (G)
sichern. Siehe Abbildung 6. Die Schraube
sicher an der Trichterklammer festziehen.
Abbildung 6
VORSICH
