25

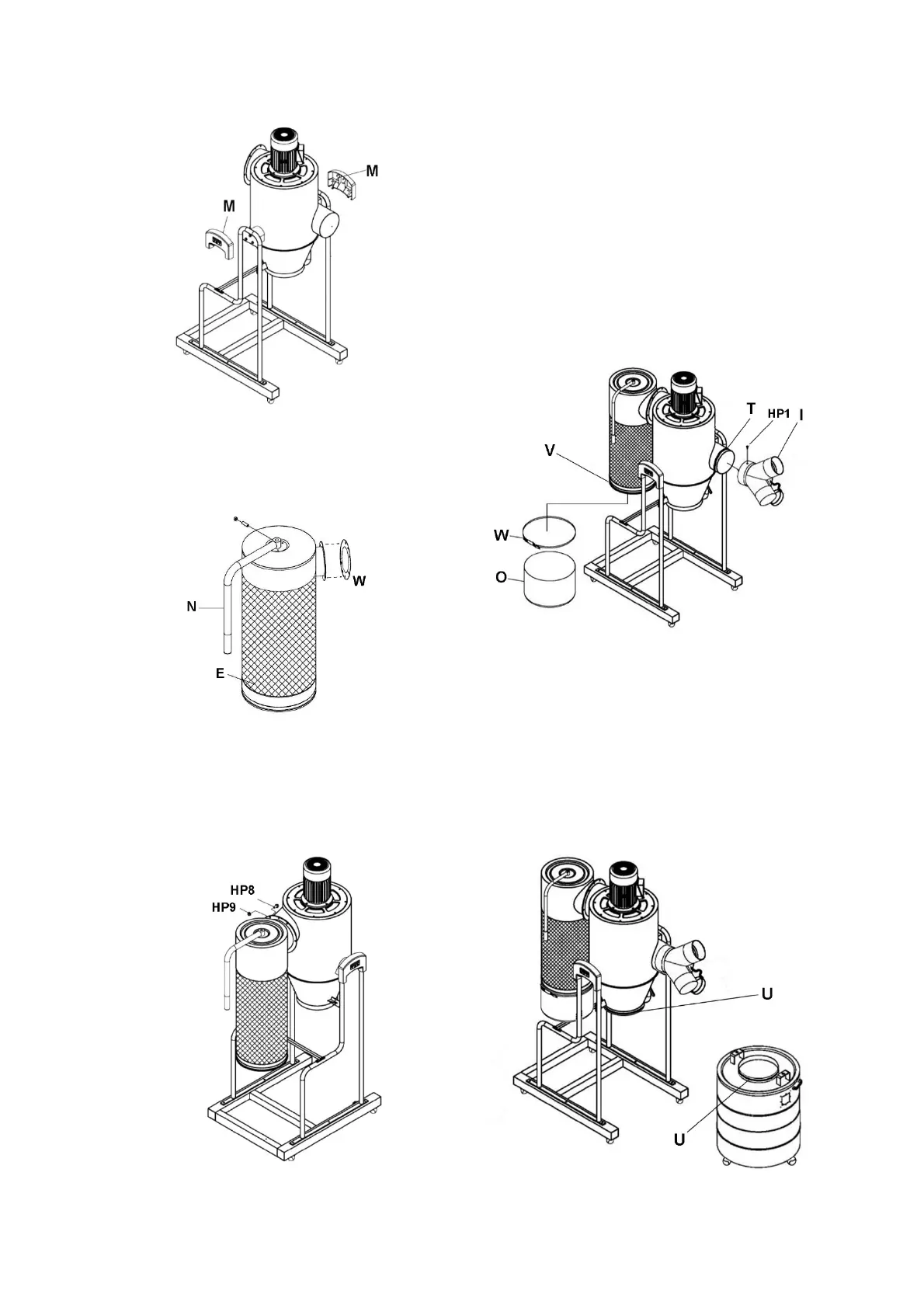

8. Die seitliche Abdeckung (M) am linken und
am rechten Ständer anbringen. Siehe
Abbildung 7.
Abbildung 7
9.
Den Griff (N) mit Befestigungsschraube und
Mutter am Topffilter (E) anbringen. Siehe
Abbildung 8.
Abbildung 8
10.
Die Dichtung (W) zwischen Topffilter und
Gehäuse einpassen. Den Topffilter auf dem
Hauptgehäuse anbringen und die
Flanschkopfschrauben (HP8) und die Muttern
(HP9) festziehen. Siehe Abbildung 9.
Abbildung 9
11. Schaumstoffklebeband (T) nahe an der Kante
rund um die Einlassöffnung anbringen. Siehe
Abbildung 10. Das Schaumstoffklebeband
muss die runde Öffnung komplett
umschließen.
12. Den Einlassadapter (I) am Hauptgehäuse
anbringen und mit der Flanschkopfschraube
(HP1) sichern.
13. Das Schaumstoffklebeband (V) unmittelbar
über der unteren Kante des Topffilters
anbringen. Das Schaumstoffklebeband muss
den Topffilter komplett umschließen.
14. Den Auffangbeutel (O) am Boden des
Topffilters anbringen und mit der Stahl-
Beutelklammer (W) sichern.
Abbildung 10
15. Das Schaumstoffklebeband (U) unmittelbar
über der Unterkante des Trichters rund um
den Trichter herum anbringen. Siehe
Abbildung 11. Das Schaumstoffklebeband
muss den Trichter komplett umschließen.
16. Das Schaumstoffklebeband (U) rund um den
äußeren Ansatz der Trommelöffnung herum
anbringen. Das Schaumstoffklebeband muss
den Ansatz komplett umschließen.
Abbildung 11
