17. Den Schlauch (J) auf dem Kegel und dem
Trommeldeckel anbringen und oben und
unten mit zwei Schlauchschellen (K) sichern.

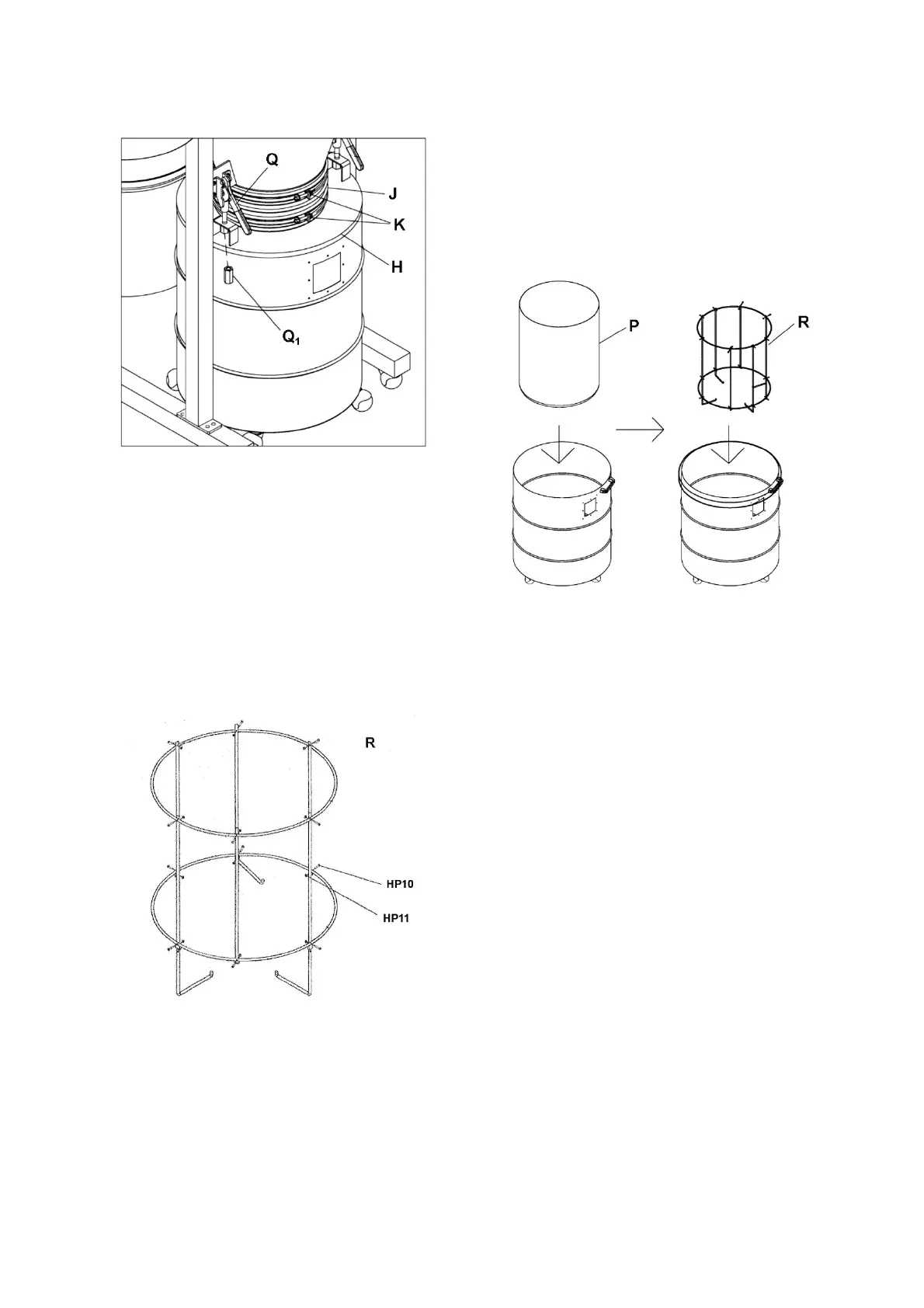

Siehe Abbildung 12.
Abbildung 12
Durch den Beutelrahmen wird der Beutel gestützt und
kann sich infolgedessen in der Unterdruckumgebung
der Fliehkrafttrommel nicht verformen. Den
Beutelrahmen wie folgt anbringen:
18. Die kurzen und die langen
Rahmenstützstreben wie in Abb. 13 gezeigt
abwechselnd in die Bügel einschrauben. Mit
den je zwölf Flachkopfschrauben und
Sechskantmuttern (HP10, HP11) sichern.
(Hinweis: Die Wölbungen an den langen
Stützstreben müssen wie in der Abbildung
gezeigt nach innen weisen.)
Abbildung 13
19. Den Trommel-Auffangbeutel (P) mit seiner
Oberkante um die Trommeloberkante
gewickelt in die Trommel einlegen. Den
Beutelrahmen (R) im Beutel ausrichten und
ganz nach unten drücken. Siehe Abbildung
14.
20. Die beiden Schnellklemmhebel (Q, Abb. 12)
nach unten ziehen. Dann den
Trommeldeckel (H, Abb. 12) an den
Schnellklemmhebeln anbringen. Je eine
lange Mutter (Q
1
, Abb. 12) auf die beiden
Schnellklemmhebel aufschrauben.
21. Den Trommeldeckel mithilfe der
Schnellklemmhebel nach oben bewegen und
die Trommel unter dem Deckel ausrichten.
Die Schnellklemmhebel nach unten drücken,
um den Deckel an der Trommel zu sichern.
Abbildung 14
