CONSIDERAZIONI SPECIALI SULLE ISTALLAZIONI A INCASSO
L’ E-Sub può essere integrato in una teca personalizzata attenendosi alle
seguenti linee guida pratiche.
1. Lasciare 4pollici (10cm) di spazio libero dietro il pannello amplificatore
dell’E-Sub per il raffreddamento e lo spazio dei connettori adeguati.
2. Su tutti gli altri lati (fatta eccezione per la parte inferiore), lasciare almeno
2pollici (5cm) di spazio per una ventilazione adeguata.
3. Sebbene l’E-Sub si surriscaldi solo alla massima potenza, consigliamo di
includere delle fessure adeguate per il calore in qualsiasi armadietto in
cui è alloggiato l’E-Sub. Una coppia di fessure con diametro di 3pollici
(7,5cm) vicino la parte inferiore della teca e vicino la parte superiore della
teca, consentirà la circolazione dell’aria fresca sul pannello amplificatore del
proprio impianto subwoofer E-Sub tenendolo bene al fresco.
4. Il subwoofer E-Sub è in grado di spostare quantità sostanziali di aria. Se la
parte anteriore dell’E-Sub è coperta da una griglia personalizzata, la griglia
deve avere ALMENO 85pollici quadrati (548 cm
2
) di fessura di ventilazione
per l’e112, e ALMENO 60pollici quadrati (386 cm
2
) per l’e110. Queste aree
corrispondono all’area del cono del woofer per ciascun modello e assicurano
che l’uscita dell’E-Sub non sia soffocata dalla teca realizzata su misura.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
FESSURA FESSURA
2 in.min.
2 in.
min.

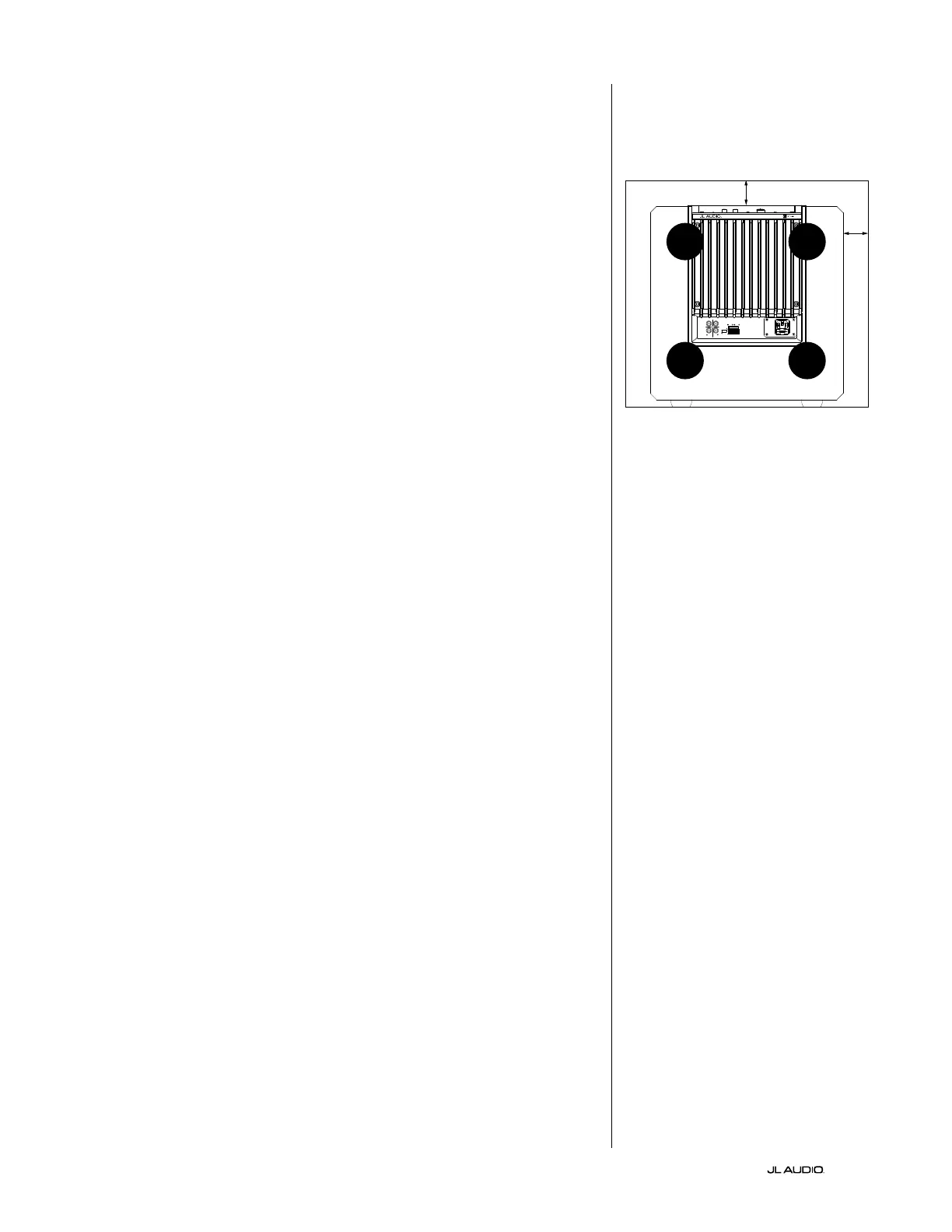

Visuale posteriore dell’installazione nella teca:
FESSURA FESSURA
