Uscite di linea

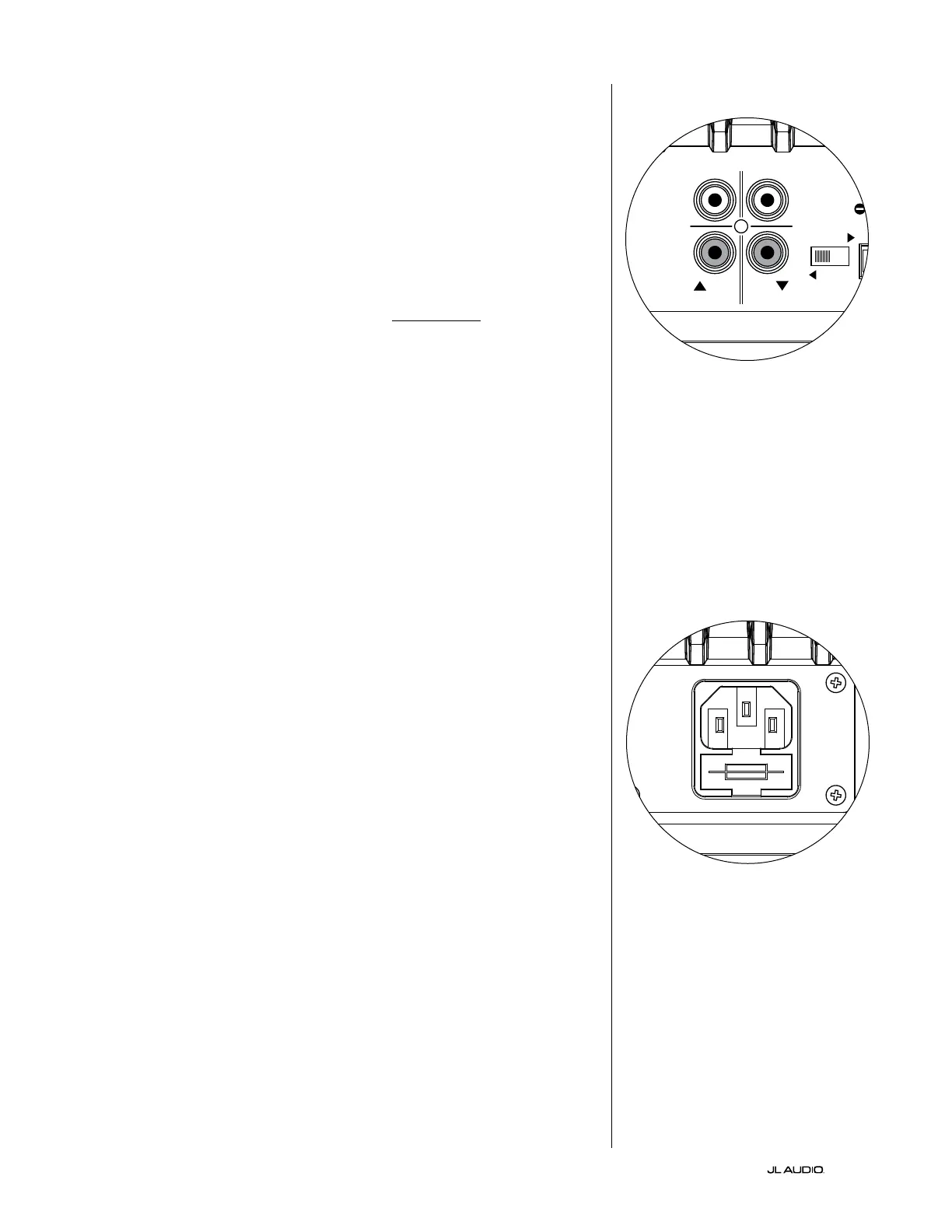

L’ E-Sub presenta dei connettori di uscita di tipo RCA individuali, sinistro e
destro, sbilanciati per alimentare un secondo subwoofer o un amplificatore che
alimenta altoparlanti stereo principali. Le “Line Output” possono essere usate in
due modi distinti, in funzione della configurazione del proprio impianto.
Crossover attivo: Uscite con filtro passa-alto
Quando il crossover integrato dell’E-Sub è attivato (interruttore “Crossover”
in posizione “on” - pagina 15), le “Line Output” erogheranno un segnale con filtro
passa-alto in funzione della frequenza selezionata dalla manopola “crossover freq.
(Hz)”. Questo crea un autentico crossover Linkwitz-Riley di 24dB/ottava tra l’E-
Sub e gli altoparlanti stereo principali.
Si prega di notare che l’utente deve alimentare ingressi stereo separati del canale
sinistro e destro verso l’E-Sub al fine di ottenere uscite stereo con filtro passa-alto
dalle sue “Line Output”. Se si alimenta soltanto un canale di ingresso all’E-Sub,
soltanto l’uscita di linea corrispondente all’ingresso con il segnale erogherà un
segnale con filtro passa-alto (l’altra uscita di linea non avrà alcun segnale). Se si
stanno impiegando due E-Sub in un impianto a due canali, è possibile assegnare
un E-Sub al canale stereo a sinistra e l’altro E-Sub al canale stereo a destra,
impiegando soltanto un “Line Input” e una “Line Output” per E-sub.
Crossover inattivo: Uscita subwoofer pass-through
Quando il crossover integrato dell’E-Sub è disattivato (interruttore “Crossover”
in posizione “off” - pagina 15), le “Line Output” erogheranno un segnale
bufferizzato pass-through che è identico al segnale che alimenta i “Line Input”
dell’E-Sub. Questa impostazione è molto utile per passare un segnale subwoofer da
un E-Sub a un altro E-Sub in un’installazione con subwoofer multipli.
Connettore di alimentazione CA
Il connettore femmina del cavo CA tipo IEC riceve un cavo di alimentazione
a calibro elevato, lungo 6ft. (1,8m), incluso nel proprio subwoofer E-Sub.
Gli E-Sub venduti in diverse parti del mondo sono configurati per l’impianto
elettrico di ciascun mercato e includono connettori appropriati sui rispettivi
cavi di alimentazione. Si prega di notare i contrassegni della tensione accanto al
connettore CA e assicurarsi di erogare alimentazione all’E-Sub soltanto da un
connettore femmina che corrisponda a tali contrassegni. Non usare un cavo di
alimentazione CA diverso da quello fornito con l’E-Sub.
Il subwoofer E-Sub è un dispositivo potente e può assorbire molta corrente. Se
sono collegati troppi componenti a un subwoofer E-Sub verso una presa elettrica,
si rischia di far scattare l’interruttore del circuito domestico durante programmi
molto impegnativi. Se ciò dovesse accadere, separare l’E-Sub e gli altri componenti
tra due circuiti elettrici CA.
