JL Audio e112 User Manual

|
E-Sub
中文
第 23 页
警告
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
或
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
E-SUB 后置控制
E-SUB 后置控制
卫星功放
卫星功放
R
L
至卫星式扬声器
高音输出插头
高音输出插头
(L) (R)
+
–
+
–
SPEAKER OUTPUTS
R
L
+
–
+
–
SPEAKER OUTPUTS
至卫星式扬声器
(L)
(R)
E-SUB 顶部控制面板
E-SUB 顶部控制面板

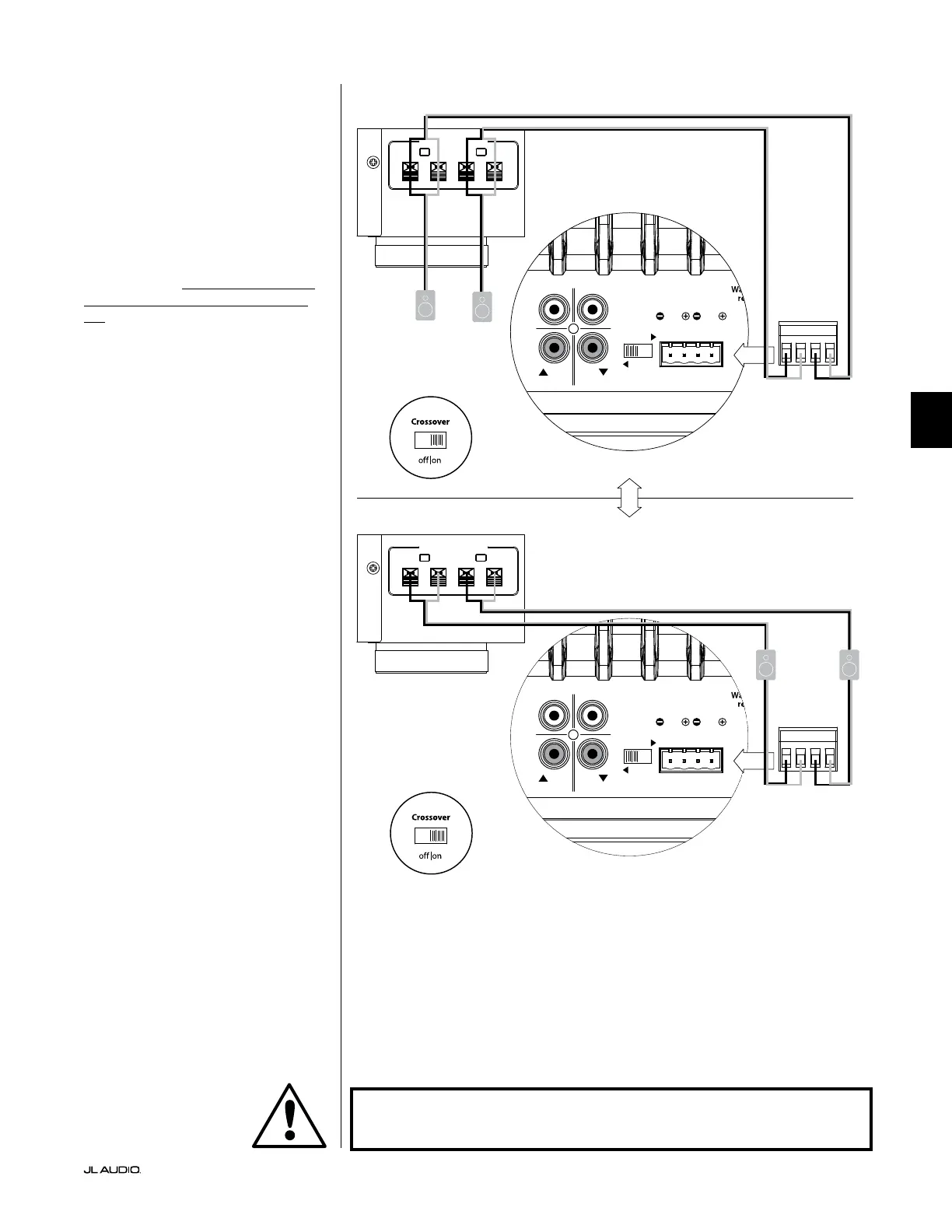

系统连接图 5：
通过高音输入将一个 E-Sub 连接到接
收器
E-Sub 具备高音输入，专为接受放大
信号源的输出而设计，例如立体声接收
器的扬声器输出。仅当没有合适的线路
音量信号可用时，才建议使用此功能。
将单声道 E-Sub 连接到双声道接收
器的扬声器输出时，您将使用 E-Sub“高
音输入”插头上的左右连接。使用高质量
的扬声器电缆（至高可达 12 AWG/3 平
方米）进行连接。确保捕获所有导线股，
且不要让其中任何一根导线短接在一
起。
您可以在接收器的输出端或主扬声
器上连接通往 E-Sub 输入，选择更方
便的方式进行连接即可。在带有 A/B 扬
声器电路选择器的接收器上，您可以将
E-Sub 连接到“B”输出，以便能够通过接
收器的扬声器电路选择器开关轻松地开
启和关闭超低音音响的信号。
如果 E-Sub 的“分频器”开启，E-Sub
的输入部分会将左右输入相加为单声
道，并应用低通滤波来馈送超低音音响
的内部功放。
由于主扬声器与 E-Sub 的输入并行
馈送，它们将只能作为全音域扬声器运
行。对“分频器”频率旋钮的任何调整只
会影响 E-Sub 的声音，而不会影响主扬
声 器 。
警告！在建立或更改任何连接之前，请关闭 E-SUB 和系统中的所有其他设
备！
