JL Audio e112 User Manual

FR | Page 18
|
E-Sub

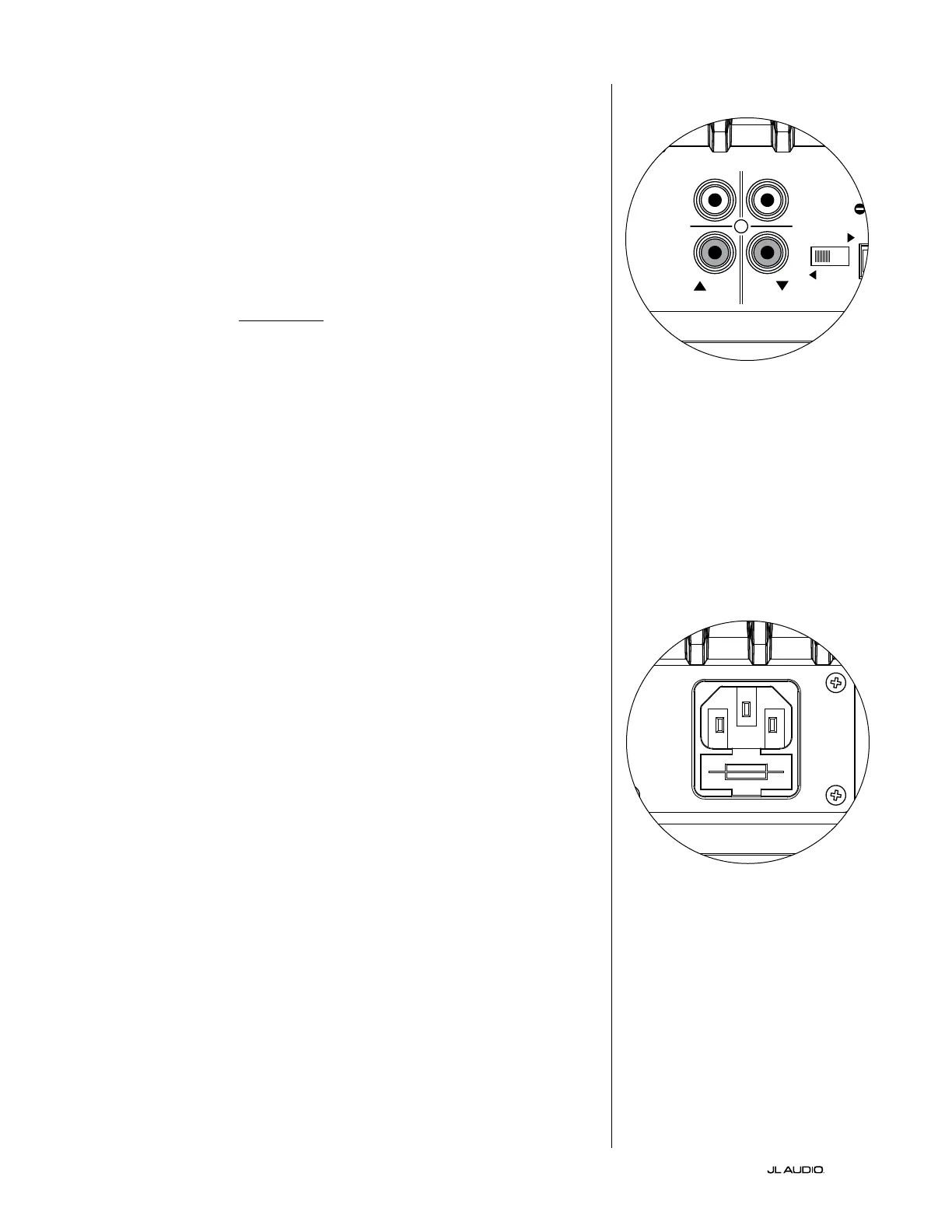

Sorties ligne
L’ E-Sub dispose de connecteurs de sortie RCA individuels, gauche et droite,
asymétriques pour alimenter un deuxième subwoofer ou un amplificateur destiné
à des enceintes stéréo principales. Les «Line Outputs» peuvent être utilisées de
deux manières différentes selon la configuration du système.
Filtre activé: sorties avec filtre passe-haut
Lorsque le filtre intégré de l’E-Sub est activé (interrupteur «Crossover» en
position «On», page15), les «Line Outputs» vont fournir un signal avec filtre
passe-haut selon la fréquence sélectionnée à l’aide du bouton «crossover freq.
(Hz)». Ceci crée un véritable filtre Linkwitz-Riley à 2voies à 24dB/octave entre
l’E-Sub et les enceintes stéréo principales.
Vous devez relier des entrées stéréo du canal de gauche et de droite distinctes
à l’E-Sub afin d’obtenir des sorties stéréo avec filtre passe-haut à partir de ses
sorties ligne. Si vous ne reliez qu’un seul canal d’entrée à l’E-Sub, seule la sortie
ligne correspondant à l’entrée avec signal délivrera un signal avec filtre passe-haut
(l’autre sortie ligne n’émettra aucun signal). Si vous utilisez deux E-Sub dans un
système à deux canaux, vous pouvez affecter un E-Sub au canal stéréo gauche et
l’autre E-Sub au canal stéréo droit, en utilisant seulement une entrée ligne et une
sortie ligne par E-Sub.
Filtre désactivé: sortie de subwoofer «pass-through»
Lorsque le filtre intégré de l’E-Sub est désactivé (interrupteur «Crossover»
en position «Off», page15), les «Line Outputs» vont fournir un signal «pass-
through» bufférisé identique au signal qui alimente les «Line Inputs» de l’E-Sub.
Ceci est très utile pour faire passer un signal de subwoofer d’un E-Sub à un autre
E-Sub dans une installation à plusieurs subwoofers.
Connecteur d’alimentation secteur
La prise pour cordon d’alimentation secteur de type CEI permet de brancher le
cordon d’alimentation de gros calibre de 1,8m (6pi) inclus avec votre subwoofer
E-Sub. Les E-Sub vendus dans les différentes régions du monde sont configurés
en fonction du système électrique local et comprennent des prises appropriées
sur leurs cordons d’alimentation. Veuillez noter les marquages de tension visibles
à côté du connecteur CA et vous assurer que vous alimentez l’E-Sub uniquement
avec une prise adaptée à ces indications. N’utilisez que le cordon d’alimentation
secteur fourni avec l’E-Sub.
L’ E-Sub est un dispositif puissant qui peut exiger beaucoup de courant. Si un
trop grand nombre de composants sont connectés à un subwoofer E-Sub sur une
seule prise électrique, vous risquez de déclencher un disjoncteur de la maison lors
d’une utilisation intense. Dans ce cas, répartissez l’E-Sub et les autres composants
sur deux circuits électriques CA.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
SERIAL NUMBER:
Warranty void if serial number is
removed, altered or defaced.
LINE
OUTPUTS
LL
RR
LINE
INPUTS
Built in USA
with domestic and
imported components
