FR | Page 20
|
E-Sub
IMPORTANT
AVERTISSEMENT

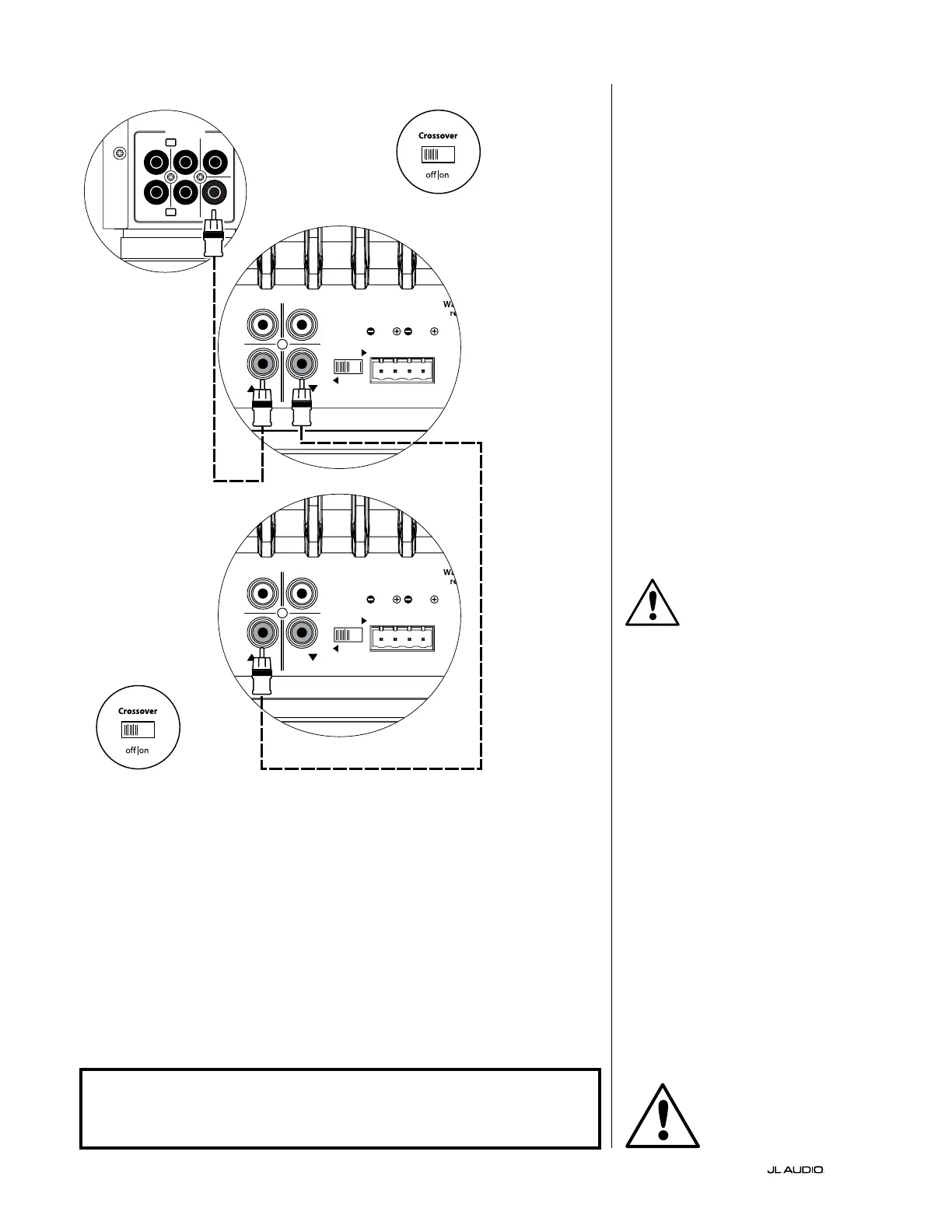

CONNEXION DU SYSTÈME (SCHÉMA2):
Plusieurs E-Sub connectés au récepteur
home cinéma ou au préamplificateur/
processeur home cinéma
La plupart des récepteurs et des
préamplificateurs/ processeurs home cinéma
fournissent une seule (mono) sortie de niveau
ligne de subwoofer.
Pour simplifier considérablement la
connexion de plusieurs subwoofers dans un
même système home cinéma, les E-Sub sont
dotés d’une sortie ligne «pass-through». Cela
permet à un signal d’entrée connecté à un
E-Sub de passer de cet E-Sub à un deuxième,
et du deuxième E-Sub à un troisième, etc.
Lorsque vous connectez une sortie
de subwoofer mono à plusieurs E-Sub,
vous devez simplement la connecter à
une des «Line Inputs» (gauche ou droite)
de chaque E-Sub. Faites passer un câble
d’interconnexion audio de la sortie du
subwoofer du récepteur/ préprocesseur
vers une «Line Input» du premier E-Sub
du système. Faites ensuite passer un
deuxième câble audio de la «Line Input»
correspondante de cet E-Sub à une «Line
Input» sur l’E-Sub suivant dans le système,
comme indiqué sur le schéma. D’autres E-Sub
peuvent être ajoutés en procédant de la même
manière.
Vous devez positionner l’interrupteur
«Crossover» sur «Off» de l’E-Sub pour
utiliser la fonction du signal «pass-
through», ce qui permet au récepteur/
préprocesseur d’effectuer des fonctions de
filtre/ gestion des graves. Assurez-vous que
l’interrupteur «Crossover» sur le panneau
de commande supérieur de l’E-Sub est en
position «Off»pour utiliser cette méthode de
connexion.
Autre méthode:
S’il n’est pas possible de faire passer des
câbles d’un E-Sub à l’autre en raison de la
disposition physique des E-Sub par rapport
au récepteur/ préprocesseur, vous pouvez
utiliser un câble adaptateur Y (séparateur)
pour répartir le signal de sortie du
récepteur/ préprocesseur en plusieurs câbles
d’interconnexion audio, chacun alimentant
un E-Sub distinct.
Certains récepteurs et préamplificateurs/
processeurs offrent plusieurs sorties de
subwoofer qui permettent de connecter
plusieurs E-Sub. Consultez le manuel de
votre récepteur/ préprocesseur pour plus de
détails.
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
SUB
REAR
REAR CENTER
FRONT
FRONT
R
L
PRE OUT
RÉCEPTEUR / PROCESSEUR
CH. 2
(
R
)
Grounded
Isolated
CH. 1
(
L
)
HIGH LEVEL INPUTS
LINE
OUTPUTS
LL
RR
LINE
INPUTS
PANNEAU ARRIÈRE DE L’E-SUB (1)
PANNEAU ARRIÈRE DE L’E-SUB (2)
PANNEAU DE COMMANDE
SUPÉRIEUR DE L’E-SUB (2)
PANNEAU DE COMMANDE SUPÉRIEUR DE L’E-SUB (1)
AVERTISSEMENT! ÉTEIGNEZ LE(S) APPAREIL(S) E-SUB ET TOUS LES AUTRES
COMPOSANTS DU SYSTÈME AVANT D’EFFECTUER OU DE CHANGER DES
CONNEXIONS!
