JL Audio fathom v2 User Manual

| Fathom v2
ESPAÑOL
Página 25
¡ADVERTENCIA! APAGUE LOS FATHOM v2 Y TODO EL OTRO EQUIPO EN
ELSISTEMA ANTES DE REALIZAR O CAMBIAR CUALQUIER CONEXION.
ADVERTENCIA

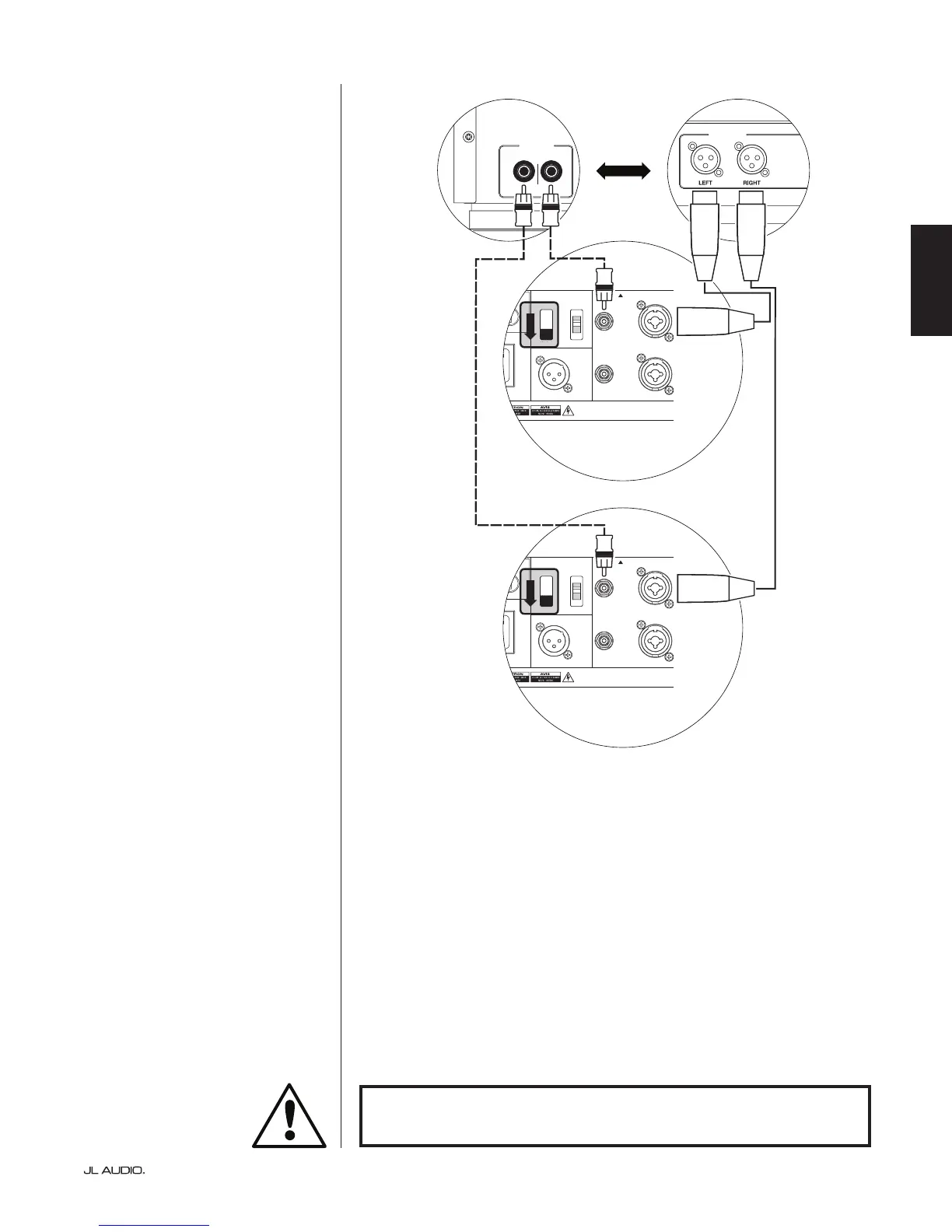

CONEXION DEL SISTEMA DIAGRAMA 4:
Dos Fathom v2 en Estéreo a Sistema
de Audio de Dos Canales.
Cuando conecte dos Fathom v2 en
estéreo a un sistema de audio de dos
canales usted solamente utilizará las
entradas “Le or Mono” (Izquierda o
Monaural” de cada Fathom. El interruptor
superior “Input Mode” (Modo de Entrada)
de cada Fathom será ajustado en la
posición “Master” (Maestro).
Recomendamos ampliamente que
usted utilice un “Crossover” (divisor de
frecuencias) activo de alta calidad, como el
CR-1 de JL Audio, para dividir sus señales
de gama completa en dos: gama baja para
el Fathom y gama alta para el amplicador
de sus bocinas principales. Esto le
permitirá ltrar las bajas frecuencias de
las señales que se transmiten a sus bobinas
principales, resultando un mucho mejor
funcionamiento de ellas.
Si no está utilizando un “Crossover”
activo y se siente bien utilizando sus
bocinas principales con gama completa,
puede dividir las señales de salida de su
preamplicador utilizando conectores “Y”
apropiados en lugar del “Crossover” activo
mostrado en el diagrama.
Están disponibles dos tipos de
conexiones para conectar el Fathom v2
a sus sistema de audio de dos canales:
Balanceadas (Conector XLR o conector
TRS de 1/4-pulgada) y no balanceadas
(Conector tipo RCA). Las conexiones
balanceadas proporcionan un rechazo
de ruido superior y aseguran conexión
a tierra apropiada entre los componentes.
Si su preamplicador o “Crossover” activo
ofrece salidas balanceadas, recomendamos
ampliamente que las utilice.
En el diagrama de conexión de la
izquierda, son mostradas conexiones
balanceadas con una línea sólida, las
conexiones no balanceadas son mostradas
con una línea punteada. Usted utilizará
solamente uno de estos métodos de
conexión (no ambos).
NOTA: Si lo desea, pueden ser conectados
Fathoms adicionales en modo “Esclavo”
a cada Fathom v2 conectado como se
muestra en este diagrama. Ver “Conexión
del Sistema Diagrama 2” en la Página 23
para la explicación de conexión esclava.
LOW OUT
(SUB OUT)
RIGHTLEFT
LOW OUT
(SUB OUT)
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
M
aster
z
1200VA
ilt in USA with Imported and domestic components
LEFT
or
MONO
RIGHT
ONLY
INPUTS
Output to Slave
(Balanced)
Balanced
Unbalanced
Input Modes
Slave
Master
Grounded
Isolated
SERIAL NUMBER:
Warranty void if serial number is removed, altered or defaced.
F 12A H
250V
0 V ~ 60 Hz
F
U
S
E
F
U
S
E
Sl
ave
M
aster
z
PROCESADOR (SALIDAS BALANCEADAS)
PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)
O
RECEPTOR/PROCESADOR (SALIDAS NO BALANCEADAS)
PANEL DE CONTROL POSTERIOR DE UN SUBWOOFER FATHOM (MAESTRO)
