Servomoteurs électriques pour vannes, sans ressort de rappel, série VA9310 Notice d’installation
5
3. Appuyer sur la commande de débrayage et
ma
intenir.
Le servomoteur doit se trouver contre la butée
interne CCW.
4. Soulever la poignée, l’écarter du servomoteu
r et
to
urner à 90en sens antihoraire.
5. Introduire à nouveau la poignée perpendiculaire au
servomoteur et serrer la vis de la poignée. Le couple
recommandé est de 0,9 à 1,4 N·m (8 à 12 lb·in ).

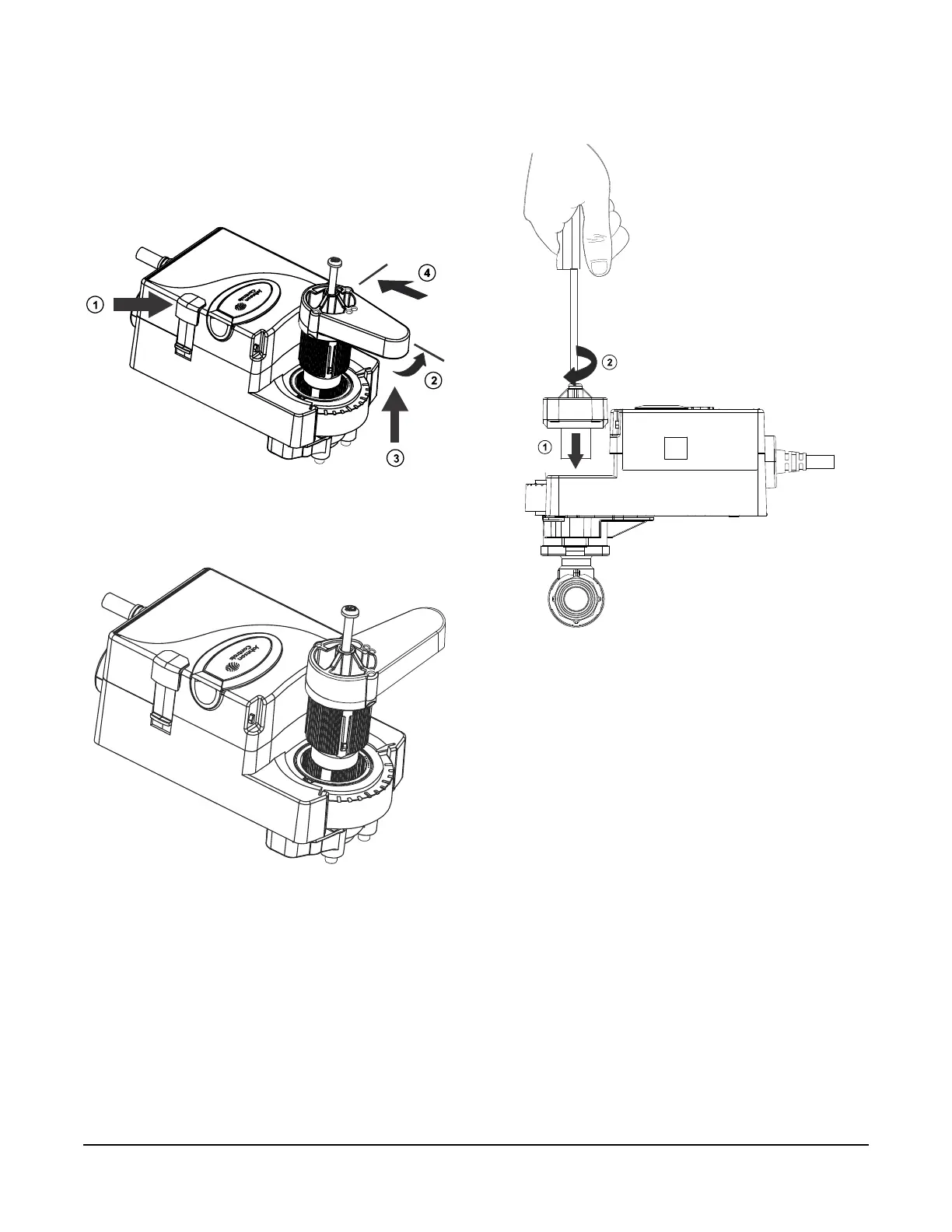

Figure 6 : Appuyer sur la commande de
débrayage et repositionner la poignée
FIG:Removing Handle
Figure 7 : Poignée tournée à 90
FIG:90 Degree
Figure 8 : Serrage de la poignée du servomoteur
FIG:Actuator Perpendicular to Valve
