Contrôle automatique de la précision verticale

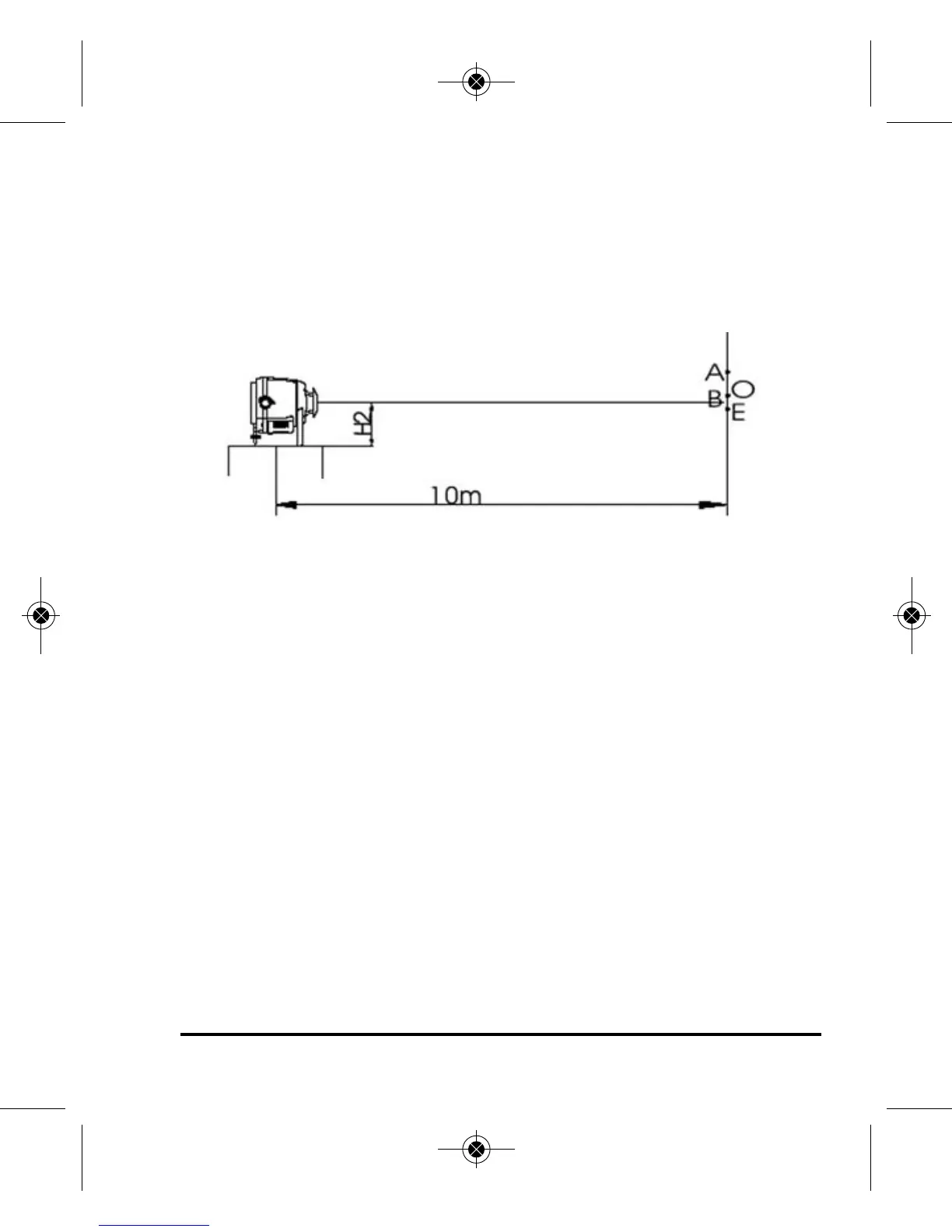

1. Suivez les instructions ci-dessus et mesurez la distance « H1 »
entre le plan rotatif du faisceau laser et la surface plane.
2. Réglez la molette du verrou à la position verrouillée et placez l’ap-
pareil à l’horizontale.
3. Ajustez la vis de réglage afin de centrer la bulle.
4. Mesurez la distance « H2 » entre le haut du faisceau laser et la
surface plane.
5. Marquez un repère « E » à la position qui équivaut à la différence
entre H1 et H2 sous le repère « 0 ».
6. Si la différence entre « E » et le point « 0 » est inférieure à 10 mm
(0,394 po), la précision est conforme aux tolérances.
Calibration de la bulle verticale
1. Utilisez un tournevis pour dévisser la vis du trou de réglage de
la bulle.
2. Insérez la clé Allen dans le trou de réglage pour ajuster la
vis Allen.
3. Tournez la clé Allen pour centrer la bulle.
4. Une fois le réglage terminé, remettez la vis du trou de réglage de
la bulle dans sa position initiale.
Wall
