3. MÉTODO DE INSTALACIÓN

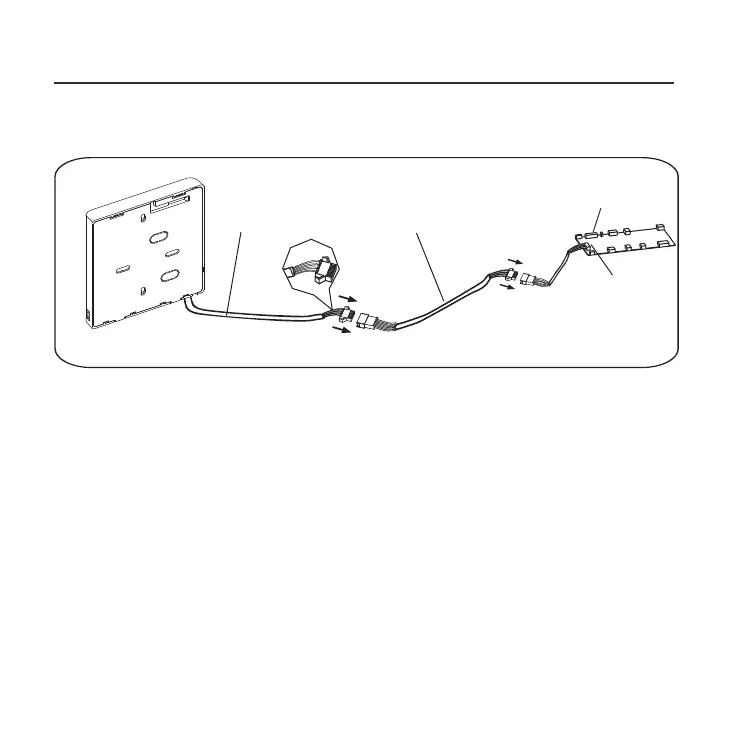

Fig 3-3
Placa
Cable apantallado
4 núcleos
3. Diagrama de conexión
Cable de conexión
CN40
Conecte el terminal hembra del latiguillo conectado a
la placa al terminal macho del cable de conexión. (Ver
Fig.3-3)
Conecte el otro extremo de los cables de conexión al
terminal macho del cable apantallado del mando por
cable. (Ver Fig.3-3)
Instale la placa adaptadora y la placa display (ver el
Apéndice para más instrucciones).
