Johnson JCRL120P2 - Método de Instalación

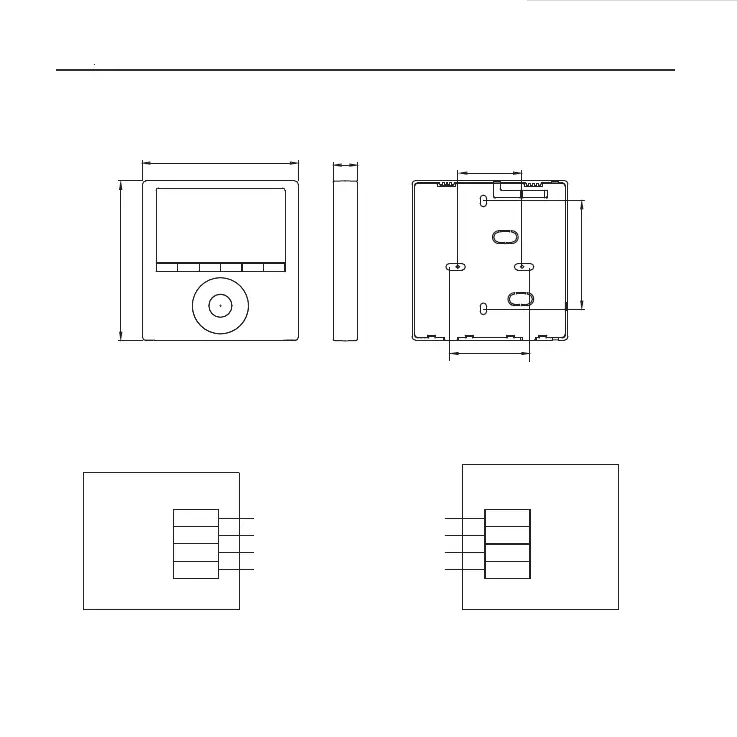

3. MÉTODO DE INSTALACIÓN
Fig 3-1
1. Dimensiones del mando por cable
123mm
(4.8”)
120mm
(4.7”)
18.5mm
(0.7”)
83.5mm
(3.3”)
46mm
(1.8”)
62mm
(2.4”)
2. Diagrama de conexión de cableado
rojo
negro
amarillo
marrón
Terminal CN40
de la placa
Mando por cable
Placa unidad interior
----------------------------
----------------------------
----------------------------
----------------------------
Cable apantallado de
4 núcleos, longitud
según instalación
Fig 3-2
rojo
negro
amarillo
marrón
6
V.1
