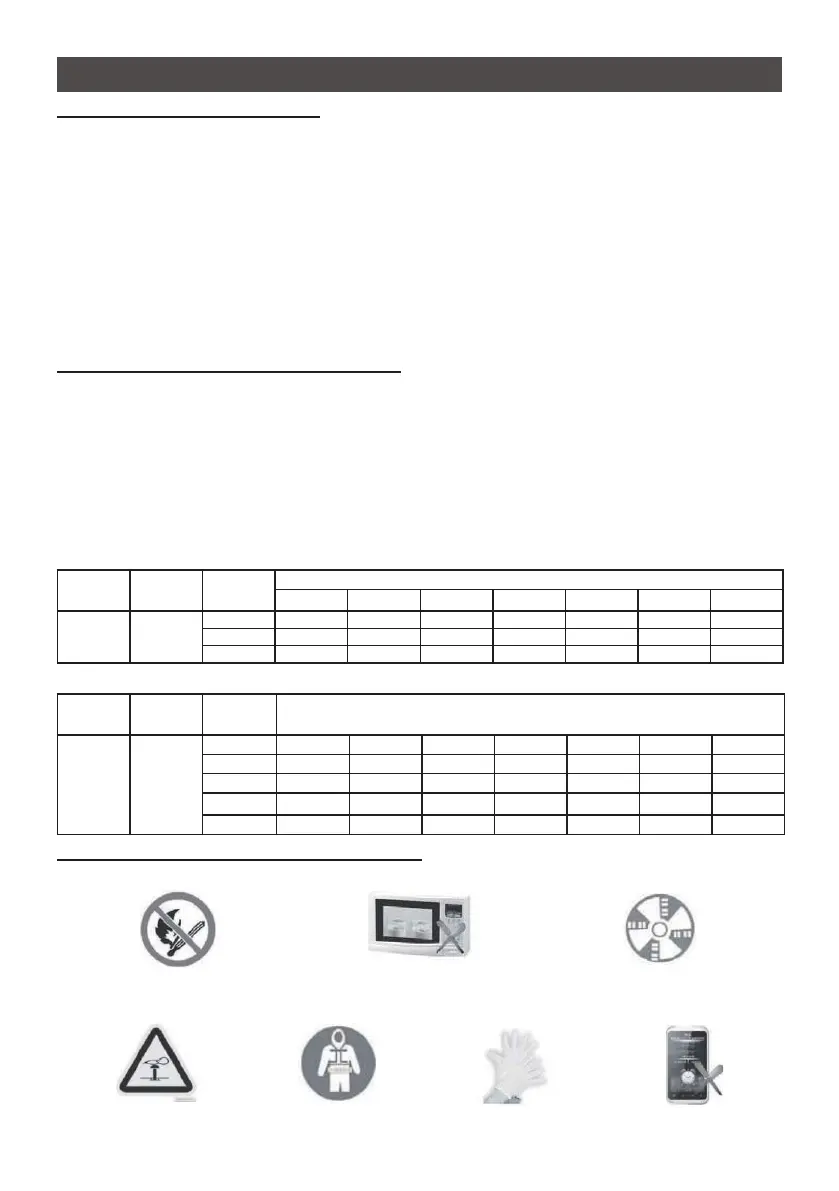

PRECAUÇÕES DE INSTALAÇÃO (R32)
Considerações Importantes
1. O ar condicionado deve ser instalado por pessoal prossional e o manual de instalação é utilizado
apenas para o pessoal de instalação prossional! Para as especicações de instalação, devem
consultar-se aos nossos regulamentos de serviço pós-venda.
2. Ao encher o refrigerante combustível, qualquer uma das suas operações rudes pode causar lesões
graves ou ferimentos no corpo e objetos humanos.
3. Um ensaio de vazamento deve ser feito após a conclusão da instalação.
4. É necessário fazer uma inspeção de segurança antes de manter ou reparar um aparelho de ar
condicionado que utilize refrigerante inamável, a m de minimizar o risco de incêndio.
5. É necessário operar o aparelho sob um procedimento controlado, a m de minimizar o risco
decorrente do gás ou vapor combustível durante o funcionamento.
6. Requisitos para o peso total do refrigerante enchido e para a área de uma sala a ser equipada com
um ar condicionado (são indicados nas seguintes
Tabelas GG.1 e GG.2)
A
carga máxima e a área mínima exigida
m
1
= (4 m
3
) x LFL, m
2
= (26 m
3
)) x LFL, m
3
= (130 m
3
)x LFL
Onde LFL
é o limite inferior de inamável em kg/m
3
, R32 LFL
é de 0,038 kg/m
3
.
Para os aparelhos com uma quantidade de carga m
1
< M = m
2
:
A
carga máxima numa sala deve estar em conformidade com o seguinte:
m
max
= 2,5 x (LFL)
(5/4)
x h
0
x (A)
1/2
A
área de piso mínima necessária A
min
para instalar um aparelho
com carga de refrigerante
M (kg) deve estar de acordo com o seguinte:
A
min
= (M/ (2,5 x (LF
L)
(5/4)
x h
0
))
2
Onde:
T
abela GG.1 - Carga máxima (kg)
Categoria
LFL
(kg/m
3
)
h
0
(m)
Área de piso(m
2
)
4 7 10 15 20 30 50
R32 0,306
1 1,14 1,51 1,8 2,2 2,54 3,12 4,02
1,8 2,05 2,71 3,24 3,97 4,58 5,61 7,254
2,2 2,5 3,31 3,96 4,85 5,6 6,86 8,85
T
abela GG.2 - Área mínima da sala (m
2
)
Categoria
LFL
(kg/m
3
)
h
0
(m)
Quantidade de carga (M) (kg)
Mínima Área de Quarto (m
2
)
R32 0,306
1,224kg 1,836kg 2,448kg 3,672kg 4,896kg 6,12kg 7,956kg
0,6 29 51 11
6 206 321 543
1 10 19 42 74 116 196
1,8 3 6 13 23 36 60
2,2 2 4 9 15 24 40
Princípios de Segurança da Instalação
1. Segurança do Local
Chamas Abertas Proibidas Necessário de Ventilação
2. Segurança de Operação
Cuidado com a Eletricidade
Estática
Use roupas de proteção e luvas antiestáticas Não use telemóvel
V.2
