INSTALAÇÃO DA UNIDADE EXTERIOR
Passo 1: Escolha do Local da Instalação
Selecione um local que permita o seguinte:
1.1 Não instale a unidade exterior perto de fontes de calor
, vapor, ou gás inamável.
1.2 Não instale a unidade onde circulem ventos fortes ou num local muito poeirento.
1.3 Não instale a unidade onde circulem pessoas. Selecione um local onde o ruído e o ar
expelido pelo aparelho não perturbem vizinhos.
1.4 Não instale a unidade onde possa car exposta a luz solar direta (Se for necessário,
instale uma persiana que não interra com a circulação do ar).

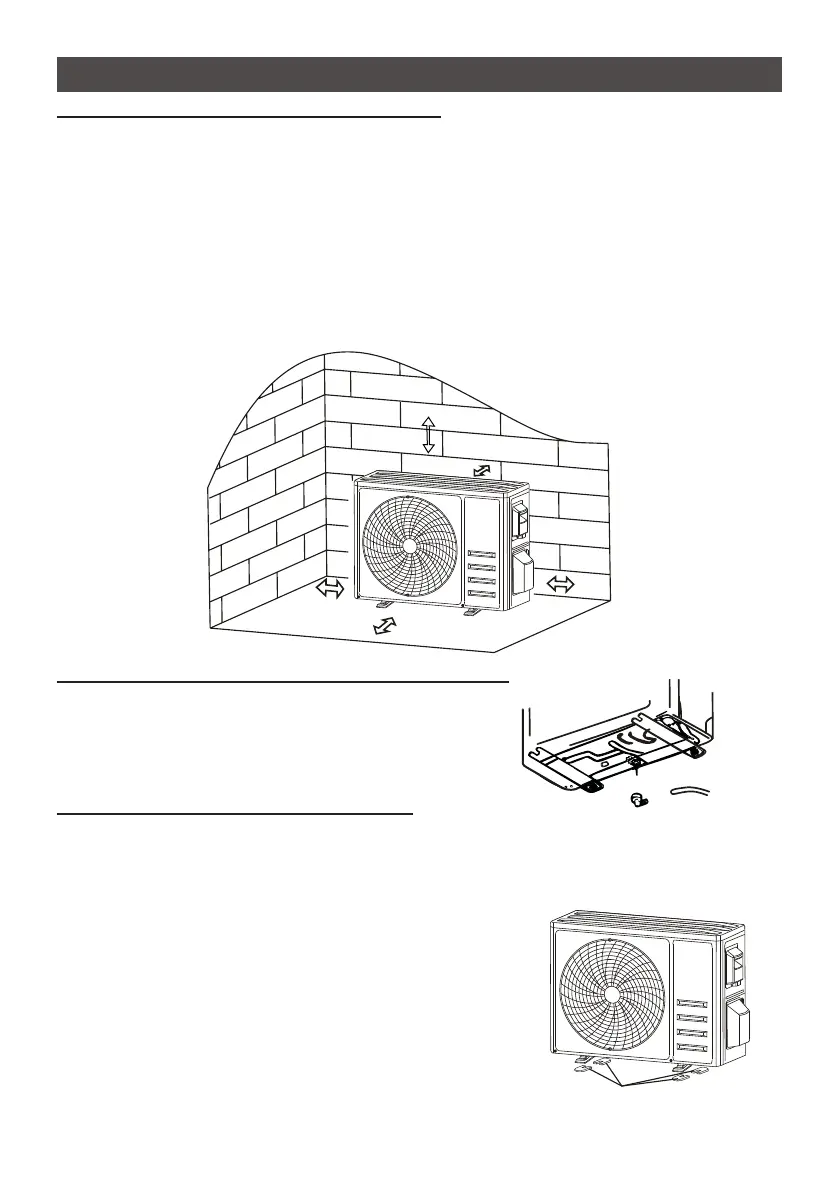

1.5 Deixe os espaços necessários, conforme mostra na gura, para que o ar circule
livremente.
1.6 Instale a unidade exterior num local seguro e sólido.
1.7 Se a unidade exterior estiver sujeita a vibrações, coloque blocos de borracha em baixo
dos pés da unidade.
Acima de 50 cm
Acima de 30cm
Acima de 30cm
Acima de 200cm
Acima de 50 cm
Passo 2: Instalação da Mangueira de Drenagem
2.1 Este passo se aplica apenas a modelos com bomba
de aquecimento.
2.2 Insira o conector de drenagem no orifício da parte
inferior da unidade exterior
.
2.3 Conecte a mangueira de drenagem ao conector
corretamente.
Passo 3: Fixação da Unidade Exterior
3.1 Marque as posições de parafusos de expansão de
acordo com as dimensões de instalação da unidade exterior.
3.2 Faça orifícios e limpe a poeira do concreto e instale os parafusos.
3.3 Se necessário, instale 4 placas de borracha (opcionais) ao redor dos orifícios antes de
instalar a unidade exterior. Isso reduzirá vibração
e ruído.
3.4 Coloque a base da unidade exterior de forma
correta e instale os parafusos nos orifícios pré-
perfurados.
3.5 Use uma chave para apertar os parafusos da
unidade exterior de forma rmeza.
Nota:
A unidade exterior pode ser xada na parede através
de um suporte. Siga as instruções de montagem de
suporte para xá-lo na parede e, em seguida, prenda
a unidade exterior nele e mantenha-o na horizontal.
O suporte na parede deve ser capaz de suportar pelo
menos 4 vezes o peso da unidade exterior.
Conector de
drenagem
Mangueira de
drenagem
Coloque 4 placas de borracha
(opcionais)
