28

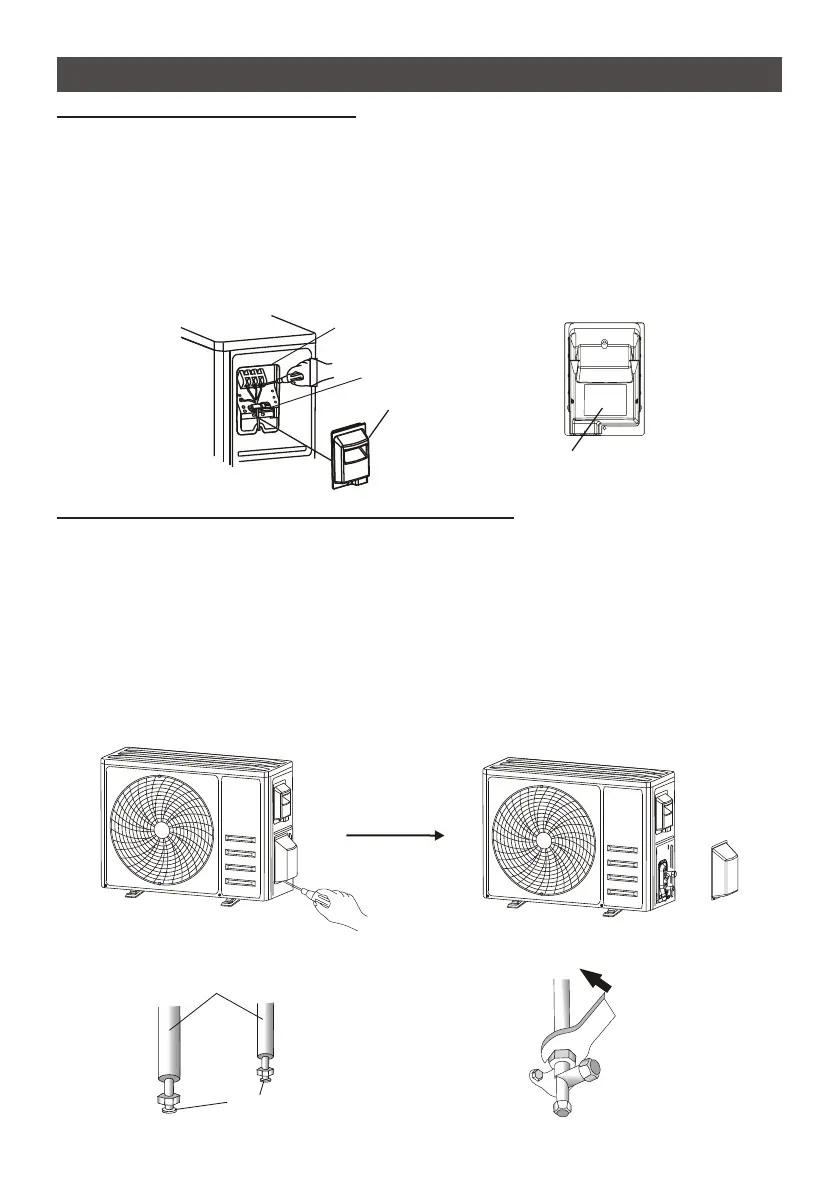

INSTALAÇÃO DA UNIDADE EXTERIOR
Passo 4: Instalação dos Cabos
4.1 Use uma chave de fenda Phillips para desparafusar a tampa de cabos, segure e
pressione-a suavemente para removê-la.
4.2 Desaparafuse a braçadeira de cabos e retire-a.
4.3 Conecte os os do cabo aos terminais correspondentes de acordo com o diagrama de
ação na tampa da caixa de cabos, e certique-se de que todas as conexões estejam
rmes e seguras.
4.4 V
olte a instalar a braçadeira de cabos e a tampa de cabos.
Nota:
Antes de conectar os cabos das unidades interior e exterior, a energia deve ser
cortada.
Bloco de terminais
Bloco de terminais
Braçadeira de cabos
T
ampa de cabos
Esquema elétrico
Passo 5: Conexão da Tubulação de Refrigerante
5.1 Desaparafusa a tampa de válvula (se houver), segure e pressione-a para baixo
suavemente para removê-la.
5.2 Remova as capas protetoras da extremidade das válvulas.
5.3 Remova as tampas de plástico das extremidades dos tubos e verique se não há
detritos dentro das bocas dos tubos de conexão.
5.4 Depois de alinhar o centro, gire a porca de alargamento do tubo de conexão e aperte a
porca o mais rmemente possível com a mão.
5.5 Use uma chave de boca para segurar o corpo da válvula e use uma chave de torque
para apertar a porca de alargamento com o torque descrito na tabela de requisitos de
torque.
(Consulte a tabela de requisitos de torque na seção PRECAUÇÕES DE
INST
ALAÇÃO)
Retire a tampa de válvula
T
ubos de conexão
Porcas de alargamento
