23
INSTALAÇÃO DA UNIDADE INTERIOR

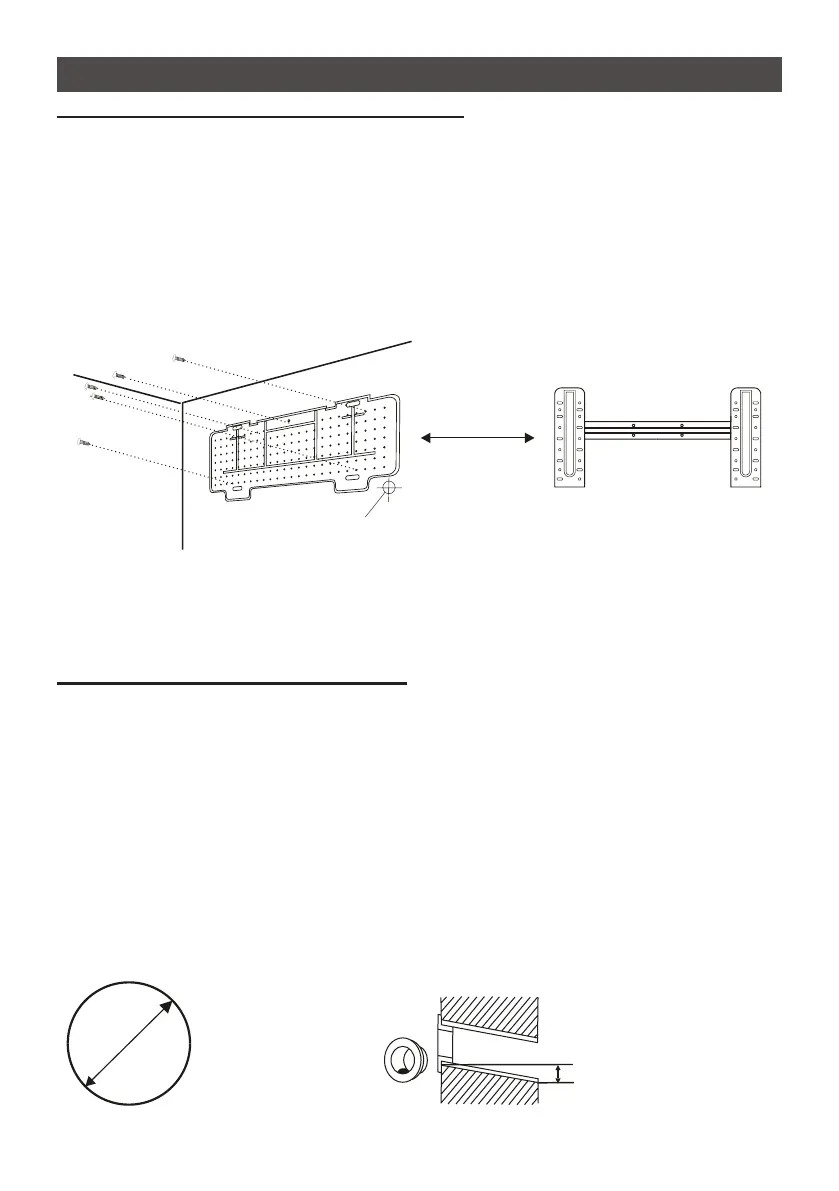

Passo 2: Instalação da Placa de Montagem
2.1 Retire a placa de montagem da parte traseira da unidade interior
.
2.2 Assegure o cumprimento dos requisitos mínimos de dimensão da instalação conforme
passo 1, tendo em conta o tamanho da placa de montagem, determine a posição e
encoste a placa de montagem na parede.
2.3 Ajuste a placa de montagem horizontalmente com um nível de bolha e depois marque
as posições dos orifícios dos parafusos na parede.
2.4 Coloque a placa de montagem de lado e faça os orifícios nos locais marcados com
uma furadeira.
2.5 Insira as buchas de borracha nos orifícios, pendure a placa de montagem e xe-a com
parafusos.
Ф 2,8 (70mm)
Nota:
(I) Certique-se de que a placa de montagem esteja xada na parede de forma rmeza
após a instalação.
(II) A
imagem pode ser diferente do objeto real. Por favor, faça o objeto como o padrão.
Passo 3:
Abertura de Furo na Parede
Deve ser feito um furo na parede para passar a tubulação de refrigerante, o tubo de
drenagem e os cabos de conexão.
3.1 Determine a localização do furo de acordo com a posição da placa de montagem.
3.2 O furo deve ter no mínimo 70 mm de diâmetro e um pequeno ângulo oblíquo para
facilitar a drenagem.
3.3 Faça o furo na parede com uma broca de 70 mm e com pequeno ângulo oblíquo, 5
mm a 10 mm abaixo da unidade interior
.
3.4 Instale o negativo e a tampa (ambas são peças opcionais) no furo para proteger os
tubos e cabos.
Cuidado:
Ao fazer o furo na parede, evite danicar cabos, tubos e outros componentes pré-
embutidos.
70mm
Tampa
(Opcional)
Interior
Negativo
(Opcional)
Exterior
5 a 10 mm
Ângulo de oblíquo pequeno
