25

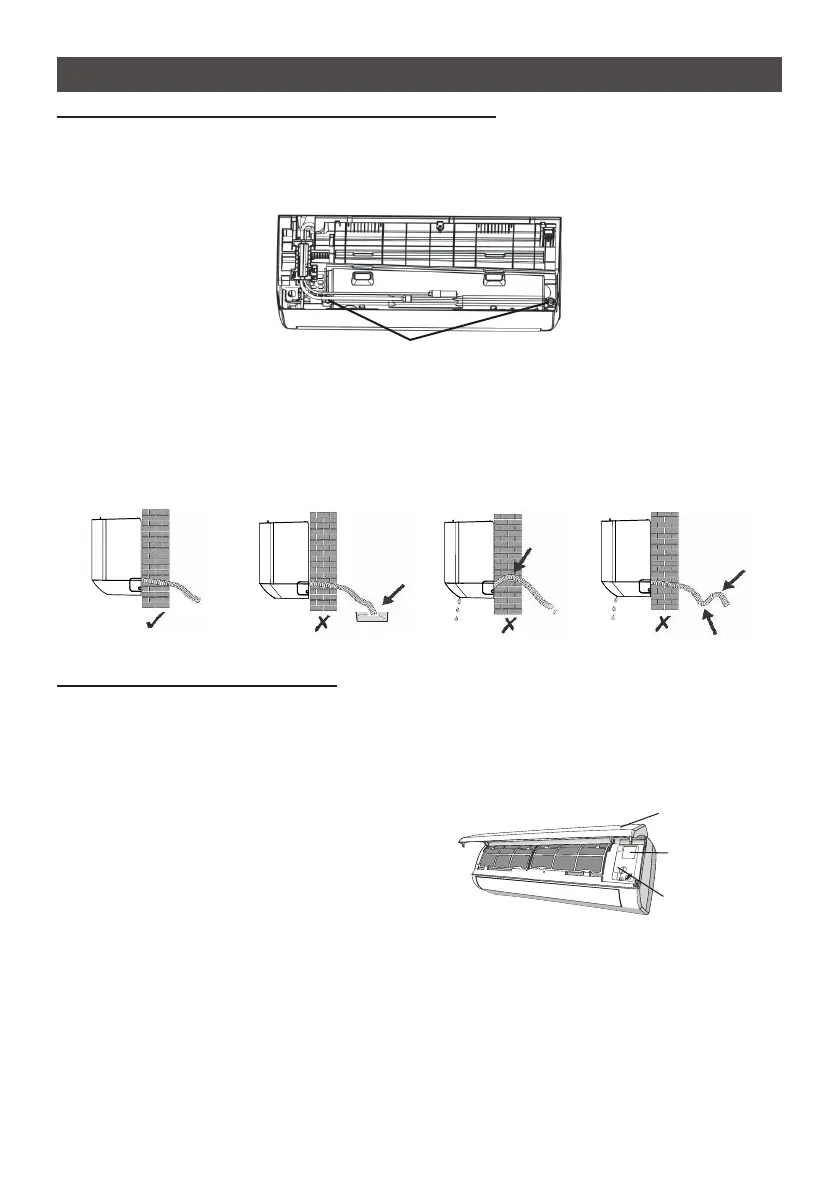

INSTALAÇÃO DA UNIDADE INTERIOR
Passo 5: Conexão da Mangueira de Drenagem
5.1 Ajuste a mangueira de drenagem (se aplicável)
Em alguns modelos, ambos os lados da unidade interior são fornecidos com portas de
drenagem, você pode escolher uma delas para conectar a mangueira de drenagem. E
tampe a porta de drenagem não utilizada com a borracha xada em uma das portas.
Portas de drenagem
5.2 Conecte a mangueira de drenagem à porta de drenagem, certique-se de que a junta
esteja rme e que o efeito de vedação seja bom.
5.3 Enrole a junta rmemente com ta de teon para garantir que não haja fugas.
Nota
: Não dobre, torça ou puxe a ponta da mangueira de drenagem. A mangueira de
drenagem deve manter ao longo de sua extensão no sentido descendente para
facilitar o escoamento de água.
Passo 6: Conexão dos Cabos
6.1 Selecione cabos de tamanho apropriado de acordo com a corrente máxima de
operação na placa de identicação. (Comprove o tamanho dos cabos de acordo com a
seção PRECAUÇÕES DE INSTALAÇÃO)
6.2
Abra o painel frontal da unidade interior.
6.3 Use uma chave de fenda para abrir a tampa da caixa de controlo elétrico, de modo a
revelar o bloco de terminais.
6.4 Desaparafuse a braçadeira de cabos.
6.5 Insira uma extremidade do cabo na posição
de caixa de controlo a partir da parte de trás da
extremidade direita da unidade interior.
6.6 Ligue os os ao terminal correspondente
de acordo com o diagrama de cablagem na tampa
da caixa de controlo eléctrico. E verique se eles estão
bem conectados.
6.7 Aparafuse a braçadeira de cabos para prender os cabos.
6.8 Volte a instalar a tampa da caixa de controlo elétrico e
o painel frontal.
Painel Frontal
Esquema elétrico
T
ampa da
caixa de controlo
