5. Tuyau déconnecté à l’intérieur
6. Panneau de commande défectueux (phase de pompe)
L’unité pompe l’eau automatiquement, mais pas quand le
bouton de vidange est pressé.
1. Mauvaise connexion dans les circuits du bouton de
vidange
2. Panneau de commande défectueux
Le serpentin évaporateur est givré en permanence, faible
capacité de déshumidication.
1. Thermistance de dégivrage desserrée ou défectueuse
2. Charge du réfrigérant faible
3. Filtre à air encrassé ou débit d’air restreint
4. Mauvaise étanchéité entre la partie supérieure et
inférieure du boîtier
Le compresseur fonctionne avec le bouton d’alimentation
éteint.
1. Relais défectueux
2. Panneau de commande défectueux
3. Mauvaise étanchéité entre la partie supérieure et le
corps du boîtier
5.3 Diffuseur d’air
L’impulseur motorisé comporte un moteur PSC et une
protection interne contre les surcharges thermiques. En cas
de défaillance, l’ensemble complet doit être remplacé.
1. Débranchez le cordon d’alimentation
2. Enlevez les quatre vis servant à xer la plaque de fond à
la partie inférieure du boîtier
3. Débranchez les ls de l’impulseur
4. Retirez les quatre vis servant à maintenir l’impulseur sur
la plaque de fond
5. Remontez le nouvel impulseur en suivant la procédure
ci-dessus en sens inverse
5.4 Thermistance
La thermistance de
dégivrage est reliée à
la ligne d’aspiration
du réfrigérant entre
l’accumulateur et
l’évaporateur.
Pour remplacer la
thermistance:
1. Débranchez le
déshumidicateur
2. Retirez le boîtier
avant
3. Coupez les attaches de câbles et retirez la bande
isolante et en aluminium.
4. Enlevez le panneau de commande
5. Retirez la thermistance du logement du boîtier de
commande
6. Détachez la thermistance du cavalier du panneau de
commande
7. Remontez la thermistance et le déshumidicateur en
suivant la procédure ci-dessus en sens inverse
5.5 Pompe à condensat
La pompe à condensat interne élimine l’eau qui s’accumule
dans le réservoir.
Pour remplacer la pompe à condensat:
1. Débranchez l’unité
2. Retirez le boîtier avant
3. Débranchez les câbles de la pompe du faisceau de
câbles
4. Retirez le tuyau d’écoulement des condensats et la seule
vis servant à xer le support de pompe au support du
compresseur
5. Remplacez la pompe, le tuyau, le câblage, les boulons et
le boîtier dans le sens inverse
5.6 Interrupteur de sécurité à flotteur
L’interrupteur de sécurité à otteur s’active lorsque
l’eau monte trop haut dans le réservoir de condensat.
L’interrupteur de sécurité à otteur arrête le compresseur
jusqu’à ce que le niveau d’eau descende et désengage
l’interrupteur.
Pour remplacer l’interrupteur de sécurité à otteur:
1. Débranchez le déshumidicateur
2. Retirez le boîtier avant
3. Débranchez les câbles de l’interrupteur de sécurité à
otteur du faisceau de câbles
4. Retirez la seule vis servant à xer la pompe et le support
de l’interrupteur à otteur au support du compresseur
6

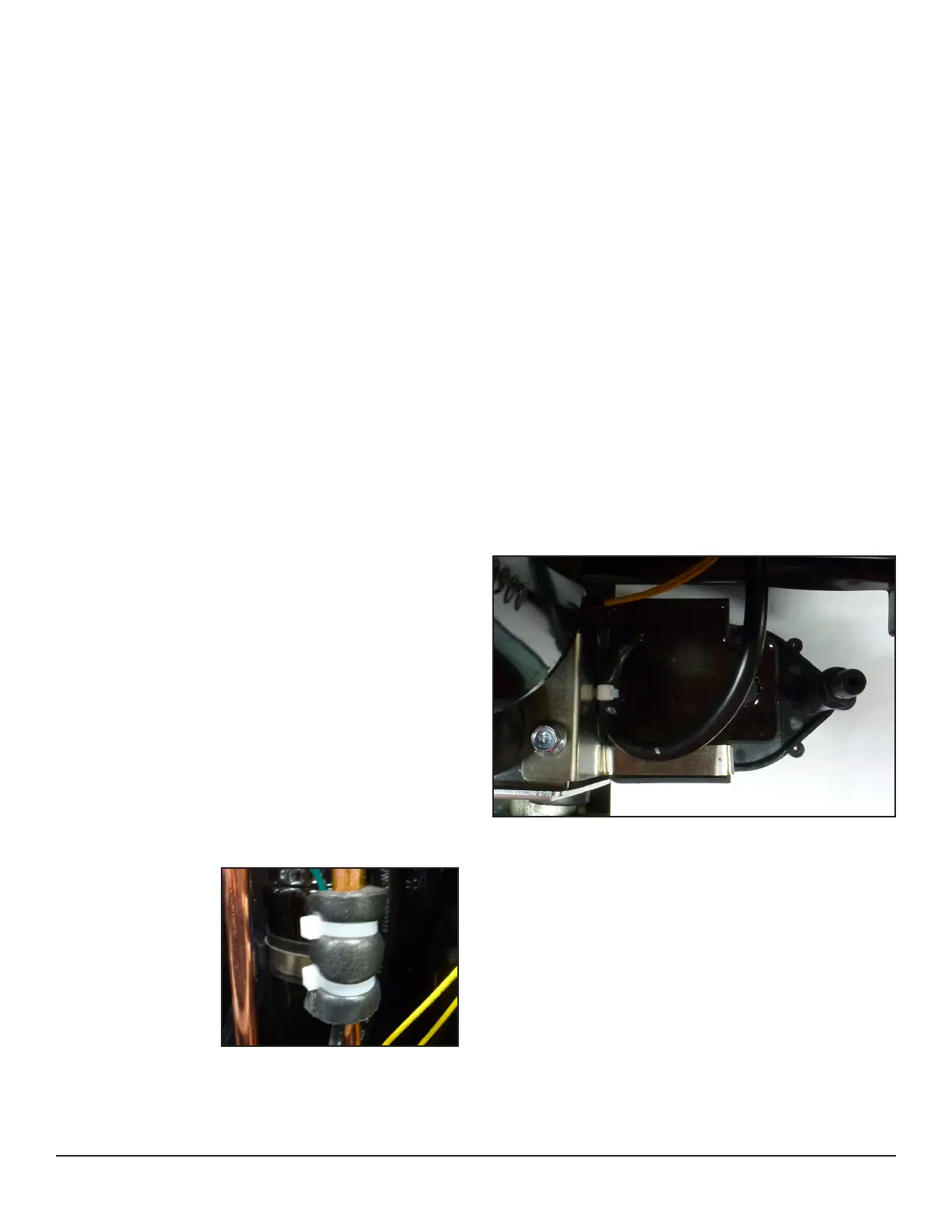

Figure 7: Image de la vis des supports de pompe et d’interrupteur
à otteur.
Figure 6: Thermistance xée à la ligne
de réfrigérant
