(16)
Raccord rapide
Le robinet est branché à
l’arrivée d’eau froide par un
raccord rapide.
L’arrivée du robinet est
raccordée à l’arrivée d’eau
froide filtrée.

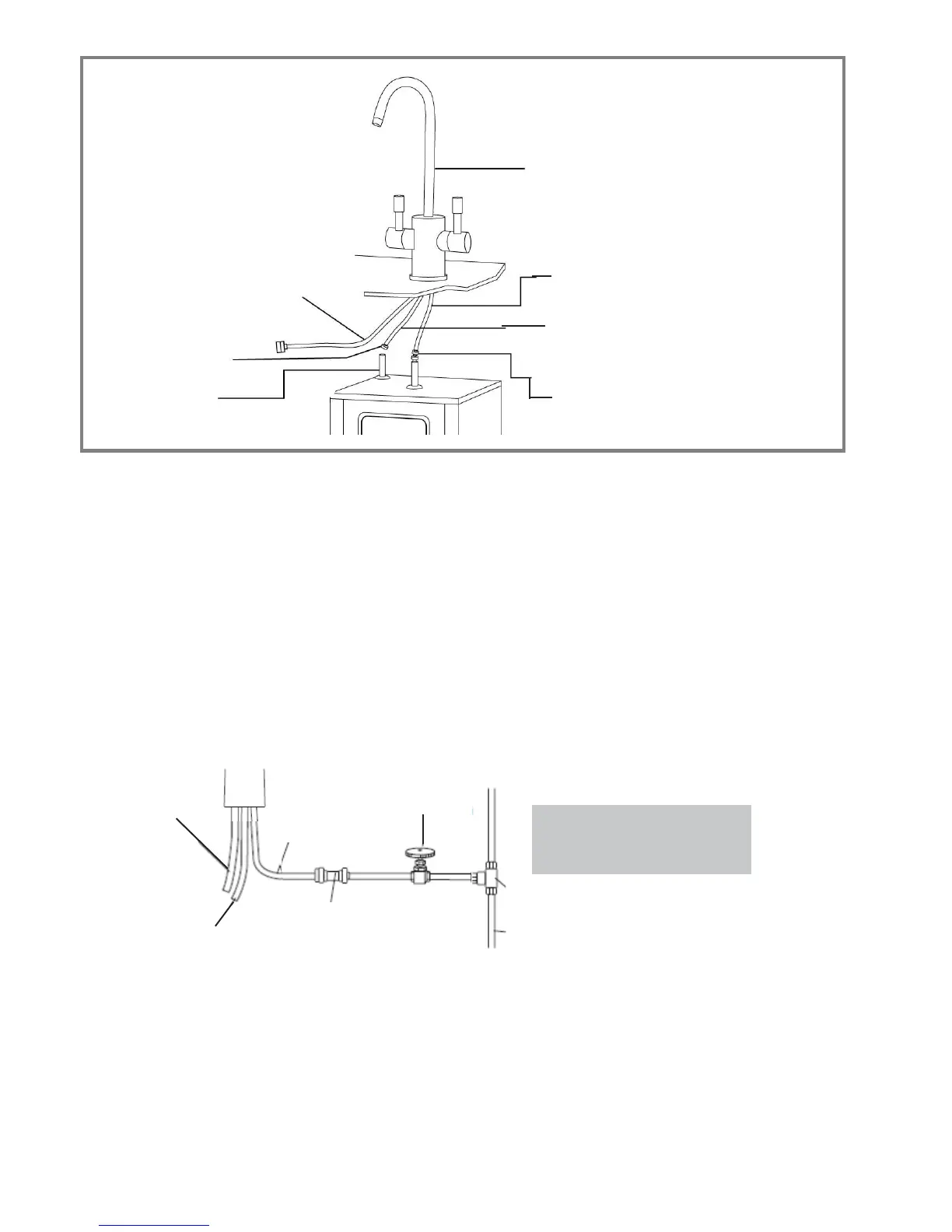

Brancher le tube en silicone au
tube de sortie central sur le dessus
du ballon. Serrer au moyen de
serre-câbles.
Raccorder le tuyau de inlet du robinet
au tube arrière dans l’angle supérieur
du ballon au moyen du raccord rapide.
Sortie centrale
Robinet
ÉTAPE 4 - Raccordement de l'arrivée d'eau froide
Si nécessaire, consultez les instructions d'installation du robinet. C'est lui qui alimente le ballon en eau froide.
Raccordez l'arrivée d'eau froide au robinet au moyen du tuyau de 6,4 mm (1/4'') et du raccord rapide.
- Assurez-vous que l'eau froide arrivant au robinet est fi ltrée.
- Il est conseillé d'installer un robinet d'arrêt entre ce raccord et l'arrivée d'eau froide.
- L'autre méthode d'installation courante consiste à utiliser une vanne à étrier. Dans ce cas, reportez-vous aux
instructions du fabricant.
- Le raccordement à une arrivée d'eau chaude est déconseillé. Si vous utilisez un fi ltre, la pression de
l'eau arrivant au ballon ne doit pas être de moins de 35 psi (2,4 bar).
INSTALLATION-TYPE
Raccord en T
Du robinet
au ballon
Flexible vers
ballon
Raccord
rapide
Du robinet
à l’arrivée
d’eau
froide
Robinet d’arrêt
Arrivée d’eau froide
Robinet
Raccord en “T” avec
robinet d’arrêt
ÉTAPE 5 - Vérifi ez l’absence de fuites
Ouvrez le robinet de l'arrivée d'eau. Remplissez le ballon (environ 1 minute). Lorsque le ballon est plein, l'eau
s'écoule du robinet. Fermez le robinet. Vérifi ez qu'il n'y a pas de fuites.
ÉTAPE 6 - Préparation avant la mise sous tension
Vérifi ez que le thermostat est bien sur la position OFF. Le thermostat régule la température de l'eau, mais pas
son débit ni sa distribution.
