IMPORTANT : Respecter tous les codes et décrets en vigueur.
L’étape 4 de l’installation est facultative.
Le robinet peut être installé sous le brise-jet de l’évier ou un trou percé par vos soins. Dans ce cas, le
diamètre ne doit pas dépasser 35 mm (1.4”)..

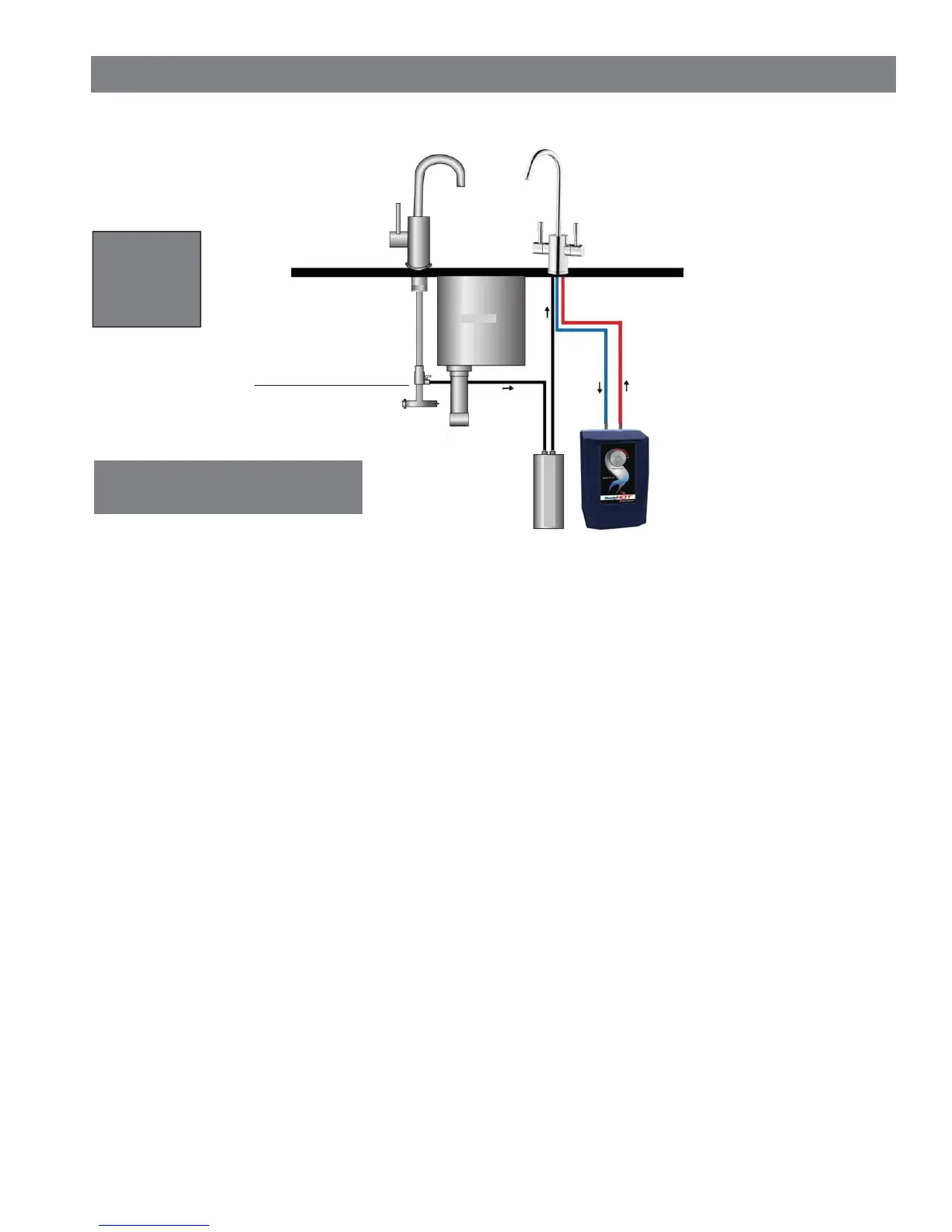

Le ballon
doit être en
position
verticale.
Le raccord rapide est branché à
l’arrivée d’eau froide.
Raccord d’arrivée d’eau
Minuterie de robinet
à tournant sphérique
Tuyau de purge
Eau filtrée
Arrivée du ballon
d’eau chaude
Eau chaude
Arrivée d’eau
Évier
Purificateur d’eau
ÉTAPE 1 - Installation du ballon
Positionnez le ballon verticalement en dessous du robinet, de sorte que le fl exible provenant de celui-ci
parvienne au robinet du tube central d'arrivée du ballon. L'écart entre le ballon et le mur doit être d'au moins
10mm(1.4”).
REMARQUE : Le ballon doit être positionné de manière à ce que le fl exible allant au robinet ne soit pas tordu
ou coudé.
ÉTAPE 2 - Installation du robinet
Installez le robinet conformément aux instructions du manuel.
ÉTAPE 3 - Fixez le robinet au ballon (voir schéma page 6)
Raccordez le tuyau de inlet de 6,4 mm (1/4'') du robinet au tube arrière, dans l'angle supérieur du ballon, au
moyen du raccord rapide fourni. Enfoncez-le tout droit dans le raccord rapide le plus loin possible pour les deux
connexions. Raccordez le tube en silicone au tube de sortie central en haut du ballon. Utilisez des serre-câbles
pour bien fi xer le tout. Si l'installation est bien effectuée, le raccord sera sûr.
Assurez-vous que le fl exible n'est pas tordu ou coudé. Vous pouvez le raccourcir si nécessaire.
REMARQUE : N'allongez PAS le fl exible, car cela nuirait au bon fonctionnement du distributeur et
invaliderait la garantie.
PENDANT
L'INSTALLATION,
L'INTERRUPTEUR
DOIT ÊTRE SUR OFF.
