Table des matières
Introduction............................................................. 49
Sécurité...................................................................50
Montage..................................................................57
Fonctionnement...................................................... 59
Entretien..................................................................64
Transport.................................................................69
Entreposage............................................................69
Données techniques............................................... 70
Accessoires.............................................................71
Introduction
Manuel d’utilisation
La langue initiale de ce manuel de l’opérateur est
l’anglais. Les manuels de l’utilisateur fournis dans
d’autres langues sont des traductions de l’anglais.

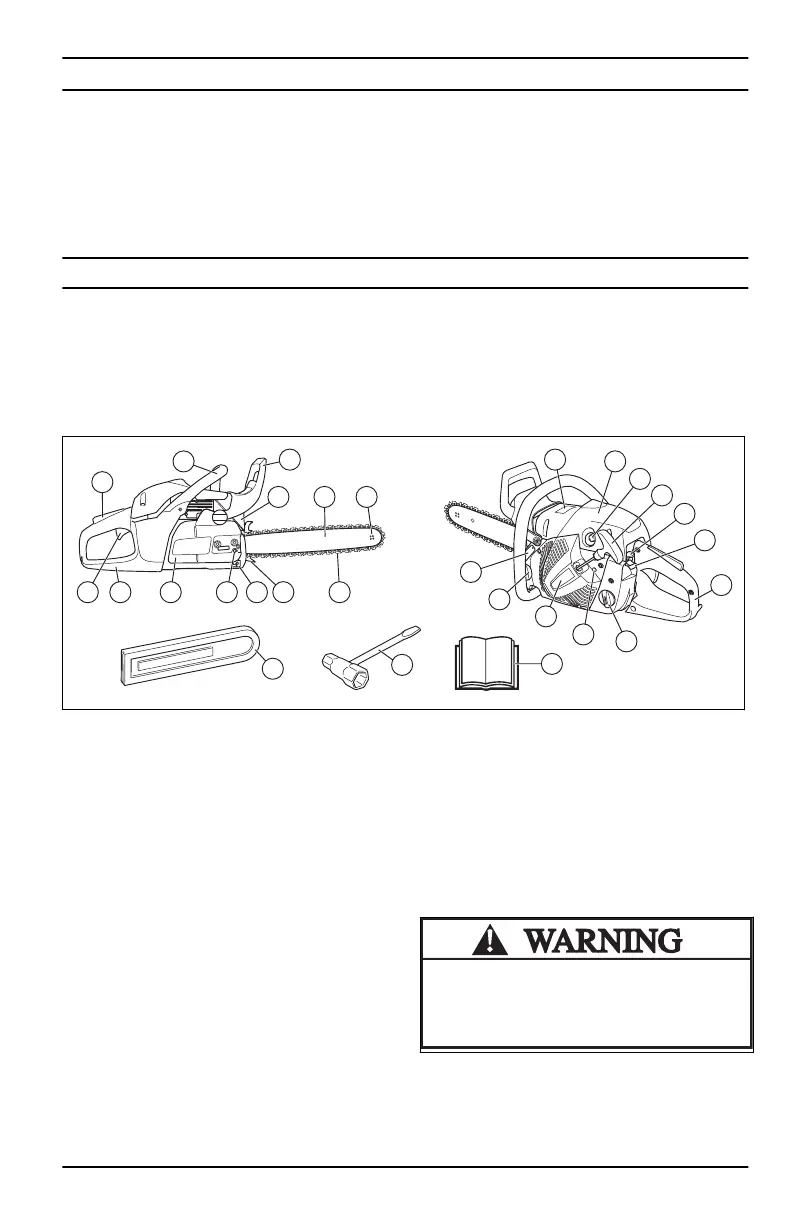

Vue d’ensemble
26
27
28
2
3
4
5
6
7
8
9
10
11
12
1
13
14
15
16 17 18
192021
24
25 2223
1. Autocollant d'information et d'avertissement
2. Couvercle de vérin
3. Poire d’amorçage
4. Poignée du lanceur
5. Commande de l’étrangleur
6. Interrupteur d’arrêt
7. Poignée arrière
8. Réservoir de carburant
9. Vis de réglage du ralenti
10. Démarreur
11. Réservoir d'huile à chaîne
12. Plaque de l'outil et de numéro de série
13. Dispositif de verrouillage de la gâchette
14. Poignée avant
15. Frein de chaîne et protège-main avant
16. Silencieux
17. Guide-chaîne
18. Pignon du nez de guide-chaîne
19. Chaîne
20. Griffe d’abattage
21. Attrape-chaîne
22. Vis de réglage de tension de la chaîne
23. Carter du pignon
24. Protège-main droit
25. Gâchette
26. Manuel d’utilisation
27. Outil à usages multiples
28. Capot du guide-chaîne
Avertissement relatif aux produits
chimiques
The engine exhaust from this product
contains chemicals known to the State
of California to cause cancer , birth
defects or other reproductive harm.
298 - 004 - 14.10.2019 49
