MONTAJE
Spanish – 113

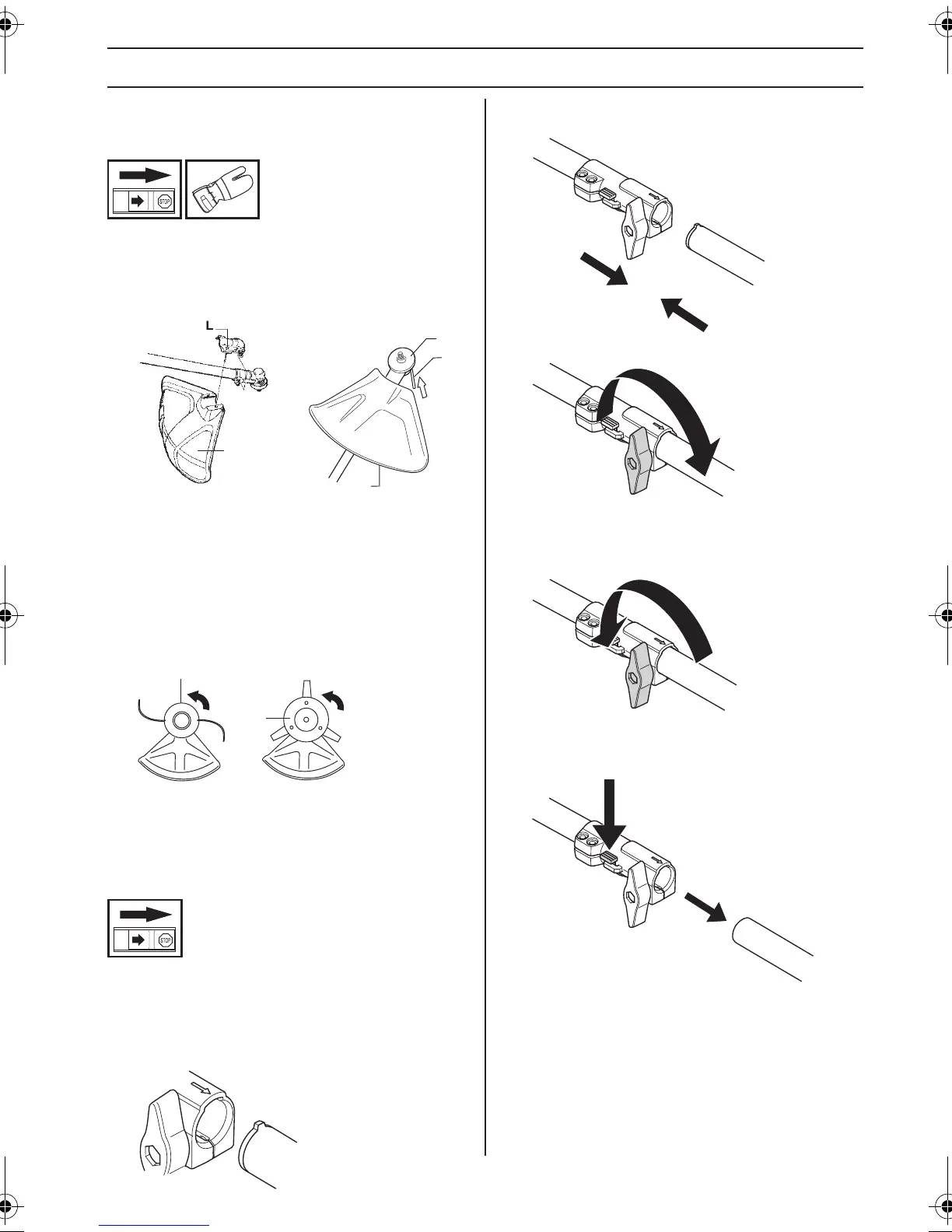

Montaje de la protección de la
recortadora y el cabezal de corte
• Montar la protección de la recortadora (A) para
trabajar con el cabezal de corte. La protección de la
recortadora/protección combinada se engancha en la
sujeción del tubo y se fija con un tornillo (L).
• Coloque la pieza de arrastre (B) en el eje de salida.
• Gire el eje de la hoja hasta que uno de los orificios de
la pieza de arrastre coincida con un orificio de la caja
de engranajes.
• Introduzca el pasador de seguridad (C) en el orificio
para bloquear el eje.
• Enrosque el cabezal de corte/las cuchillas de plástico
(H) en el sentido contrario al de rotación.
• El desmontaje se realiza en el orden inverso.
Montaje y desmontaje del tubo
divisible
(GC2225C)
Montaje
• Suelte el acoplamiento, girando la manija.
• Alinee la lengüeta del accesorio (A) con la flecha del
acoplamiento (B).
• Presione el accesorio en el acoplamiento hasta que
se fije a presión.
• Antes de usar la unidad, apriete bien la manija.
Desmontaje
• Suelte el acoplamiento, girando la manija (3 veces
como mínimo).
Mantenga presionado el botón (C). Saque el accesorio
del acoplamiento, al mismo tiempo que sujeta firmemente
el extremo del motor.
