MONTAGGIO
88 – Italian

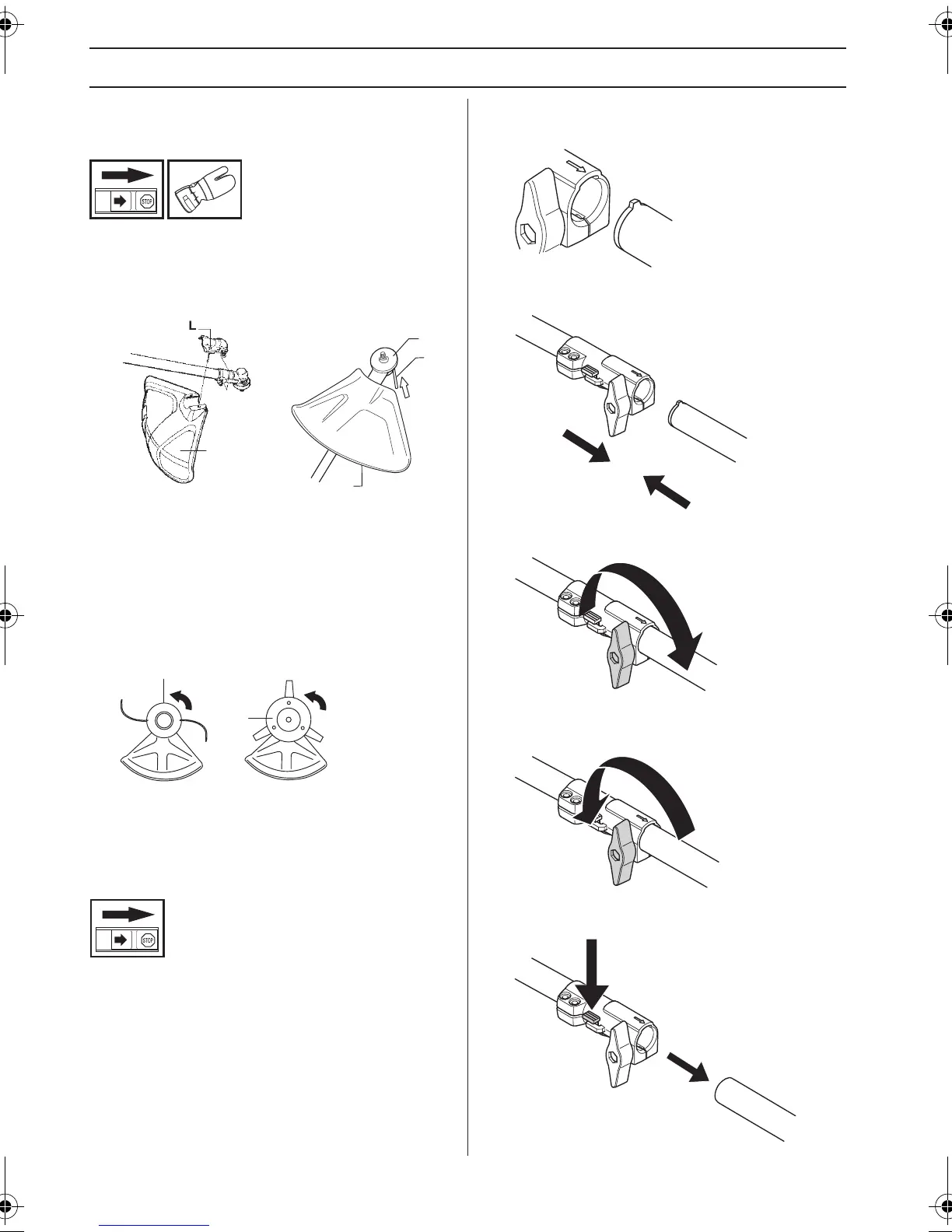

Montaggio di protezione della
testina e testina portafilo
• Montare la protezione della testina (A) per le
operazioni con la testina portafilo. La protezione della
testina/protezione multipla viene agganciata al
supporto sull’albero cavo e fissata con 1 vite (L).
• Montare il menabrida (B) sull’alberino sporgente.
• Far ruotare l’alberino portalama fino a far coincidere
uno dei fori del menabrida con il foro corrispondente
nell’alloggiamento del riduttore.
• Introdurre nel foro la spina di bloccaggio (C) per
bloccare l’alberino.
• Avvitare la testina portafilo/coltelli in plastica (H) in
senso contrario al movimento di rotazione.
• Per smontare procedere in ordine inverso.
Montaggio e smontaggio di albero
cavo smontabile
(GC2225C)
Montaggio
• Allentare l’attacco girando il pomello.
• Allineare la linguetta dell’accessorio (A) con la freccia
sull’attacco (B).
• Premere l’accessorio nell’attacco finché non scatta in
posizione.
• Prima di utilizzare l’unità, serrare saldamente il
pomello.
Smontaggio
• Allentare l’attacco girando il pomello (di almeno 3 giri).
Tenere premuto il pulsante (C). Tenendo ferma l’estremità
del motore, sfilare l’accessorio in linea retta dall’attacco.
A
A
B
C
H
H
A
B
C
J1156233-38,GC2225,C_1.fm Page 88 Friday, December 6, 2013 7:26 AM
