MONTAGE
64 – German

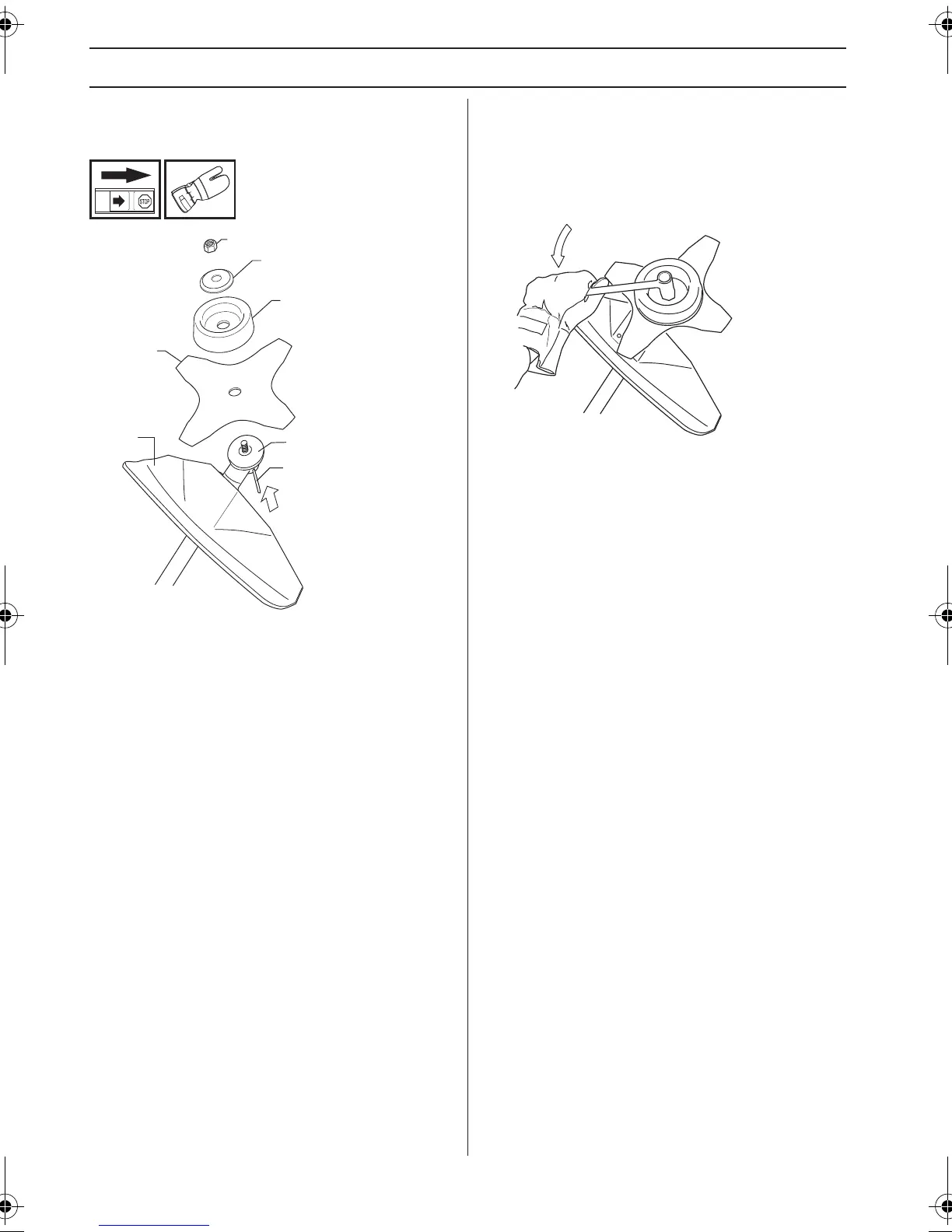

Montage von Klingenschutz,
Grasklinge und Grasmesser
• Den Klingenschutz/Kombischutz (A) an seiner
Halterung am Führungsrohr einhaken und mit einer
Schraube fixieren.
ACHTUNG! Den empfohlenen Klingenschutz
verwenden. Siehe das Kapitel Technische Daten.
• Mitnehmer (B) an der Abtriebswelle montieren.
• Die Klingenachse drehen, bis sich eines der Löcher
des Mitnehmers mit dem entsprechenden Loch im
Getriebegehäuse deckt.
• Den Sperrstift (C) in das Loch stecken, so dass die
Achse fixiert ist.
• Klinge (D), Stützkappe (E) und Stützflansch (F) an der
Abtriebswelle montieren.
• Die Mutter (G) montieren. Die Mutter ist mit einem
Moment von 35-50 Nm (3,5-5 kpm) anzuziehen. Den
Hülsenschlüssel aus dem Werkzeugsatz verwenden.
Den Schaft des Schlüssels so nah wie möglich am
Klingenschutz greifen. Die Mutter wird angezogen,
wenn der Schlüssel entgegen der Rotationsrichtung
geführt wird (Achtung: Linksgewinde).
G
F
D
B
C
A
E
J1156233-38,GC2225,C_1.fm Page 64 Friday, December 6, 2013 7:26 AM
