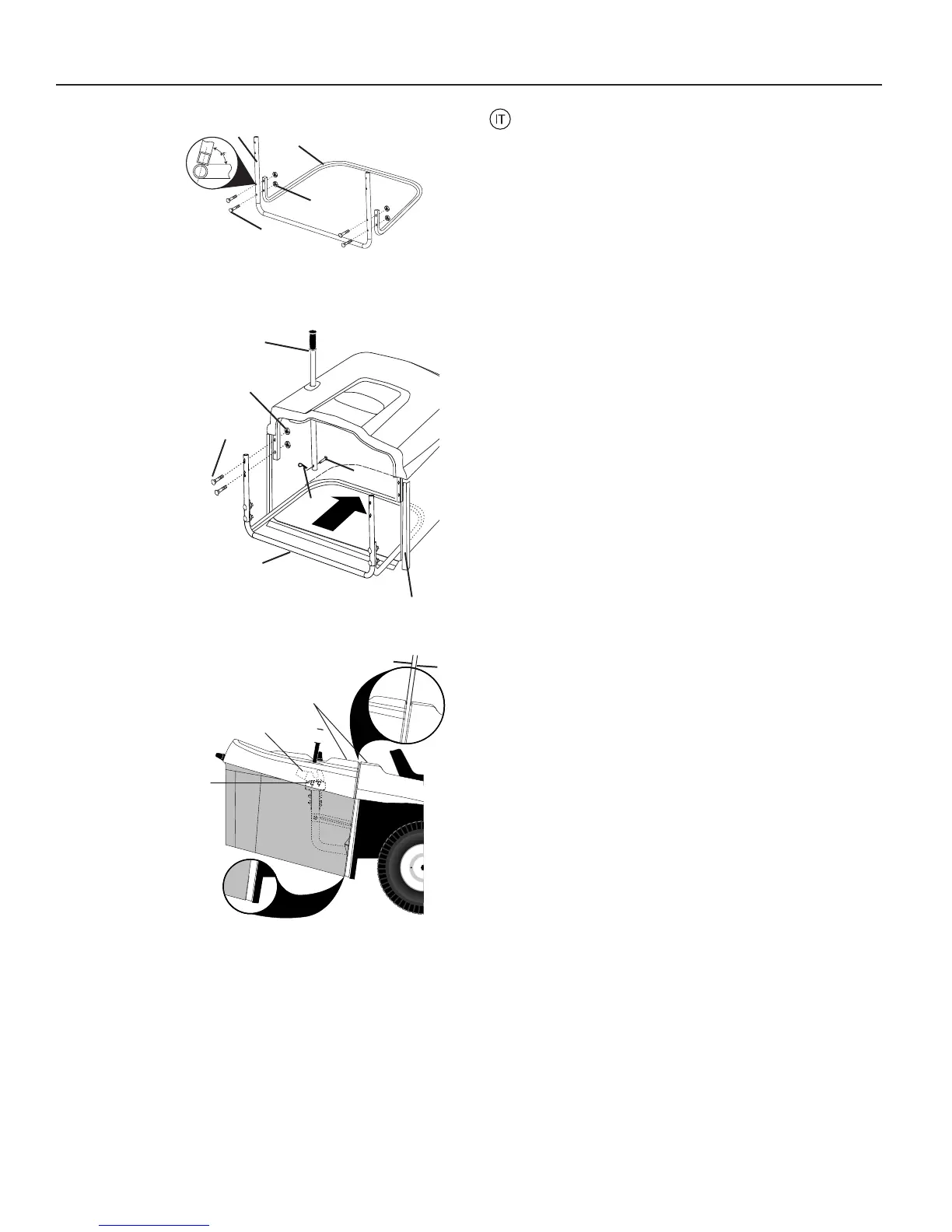

Per montare il cesto di raccolta:
NOTA: per facilitare l’assemblaggio, nell’installare il sacco
può essere utile farsi aiutare da un’altra persona.
• I fori del tubo bagger frontale sono posti ad angolo. Po-
sizionare il tubo bagger frontale contro il tubo bagger
inferiore e, prima di inserire le viti, controllare che i fori
siano allineati.
• Assemblare i tubi anteriore e inferiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
• Inserire il gruppo tubi anteriore e inferiore del sacco nel
gruppo del sacco.
• Assemblare i tubi anteriore e superiore del sacco usando
quattro (4) bulloni a testa tonda e quadro sottotesta da
¼ x 50,8 mm, e relativi controdadi, forniti in dotazione.
Avvitare bene.
• Montare tutti i rivestimenti in plastica.
• Introdurre l'asta di scarico nel foro collocato sulla parte
superiore del cesto. Montare la coppiglia e fi ssare con il
perno di fi ssaggio.
NOTA: L'asta discarico puo' anche essere utilizzata per
liberare il convogliatore, qualora questo dovesse ostruirsi
con erba bagnata.
Regolazione del cesto:
Per il buon funzionamento del cesto, puo' essere necessa-
rio regolarne il blocco Si dovrebbe avere un gioco di 6mm
(1/4") - 9 mm (3/8") tra la parte superiore e il parafango. La
superfi cie superiore del cesto dovra' essere allineata con
la parte superiore del parafango. Per regolare la posizione
del cesto:
Regolazione orizzontale
• Allentare leggermente i dadi che serrano le staffe destra
e sinistra di regolazione orizzontale del sacco. Allentare
quanto basta affi nché le staffe possano essere spostate
per mantenendo la loro posizione.
• Spostare le staffe in avanti e all’indietro quanto è neces-
sario per lo spostamento desiderato del gruppo del sacco.
Stringere di nuovo i dadi in maniera salda.
Regolazione verticale
• Allentare leggermente i dadi che serrano le staffe di
regolazione verticale. Allentare quanto basta affi nché le
staffe possano essere spostate per mantenendo la loro
posizione.
• Spostare le staffe verso l’alto o verso il basso quanto è
necessario per lo spostamento desiderato del gruppo del
sacco. Stringere di nuovo i dadi in maniera salda.
• Montate di nuovo il blocco del contenitore e verifi cate
l'allineamento del cesto con il parafango posteriore. Se
necessario, ripetere la procedura fi no alla posizione de-
siderata.
Adattare la macchina in base alla funzione desid-
erata: raccolta, mulching o scarico a terra. Vedere
il "Capitolo 5" del presente manuale.
1. Telaio anteriore
2. Bulloni 1/4 x 50,8
3. Dadi 1/4
4. Rivestimento in
plastica
5. Asta di scarico
6. Perno di fi ssaggio
7. Coppiglia
1. Controllare che
la superfi cie sia
allineata
2. Staffa di regolazione oriz-
zontale
3. Staffa di regolazione
verticale
5
6
2
7
1
4
3
6MM (1/4") - 9MM (3/8")
1
2
2
4
1
3
3
1. Piastrina d'arresto dell'asta di scarico
2. Telaio inferiore del cesto
3. Bulloni di supporto 1/4 x 50,8 mm
4. Dadi 1/4
2
