JUKI CP-180 Instruction Manual And Parts List

- 1 -
日本語
1) 窓板止めねじ
1
を窓板より取り外します。
2) コントロールパネル
2
を、パネル付属のねじ
5
・平座金
3
・およびゴム座
4
を使用して頭部に取り
付けます。

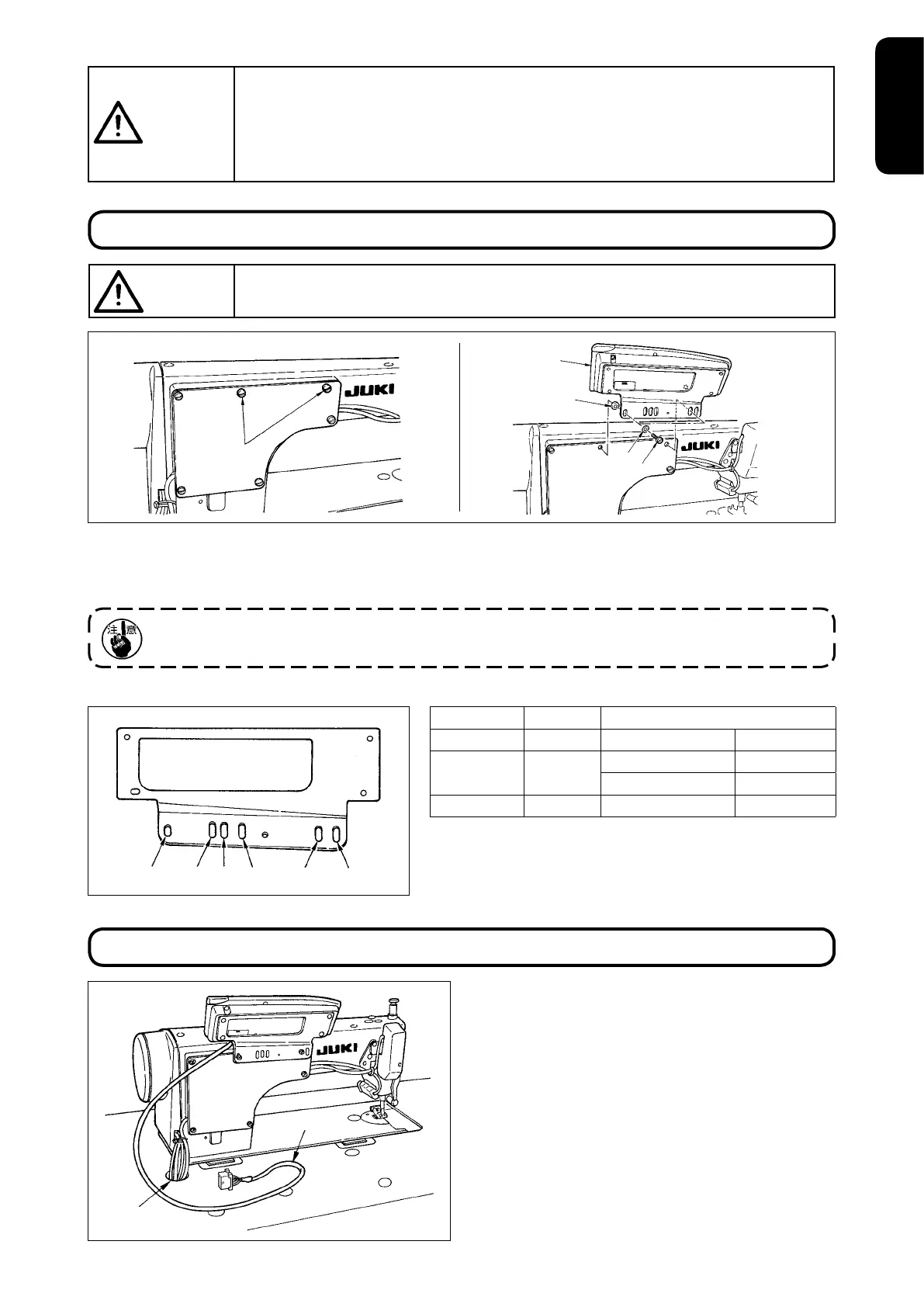

1. コントロールパネルの取り付け
取り付け穴 ねじ
DDL-9000A
1
-
5
M5 × 12 パネル付属ねじ
DDL-9000B
1
-
5
AK 付き M5 × 14 窓板ねじ
AK 無し M5 × 12 パネル付属ねじ
LH-3500A
2
-
5
M5 × 14 窓板ねじ
＜各頭部とブラケット取り付け穴位置＞
1
2
4
5
1
2 3
4
5 6
注意
本取扱説明書はコントロールパネル CP-180 についての説明書です。
事前にコントロールボックス取扱説明書の「安全についての注意事項」を読み、十分理解の
上でご使用ください。
また、本製品は精密機器のため、水や油をかけたり、落下させるなどの衝撃を与えないよう
に取扱いには十分注意をお願いします。
注意
不意の起動による事故を防ぐため、電源を切ってから行ってください。
1. 取付け方法は DDL-9000B（AK 無し）を例にしています。
2. 頭部によってパネル取付けのねじが変わります。表 1 を参照し、ねじの種類を確認してください。
3
表 1
1) コントロールパネルのコード
1
をテーブル穴
A
を通して、テーブルの下に通します。
2) コネクタの接続については、コントロールボッ
クスの取扱説明書を参照してください。
2. コードの接続
1
A
