POLSKI
96

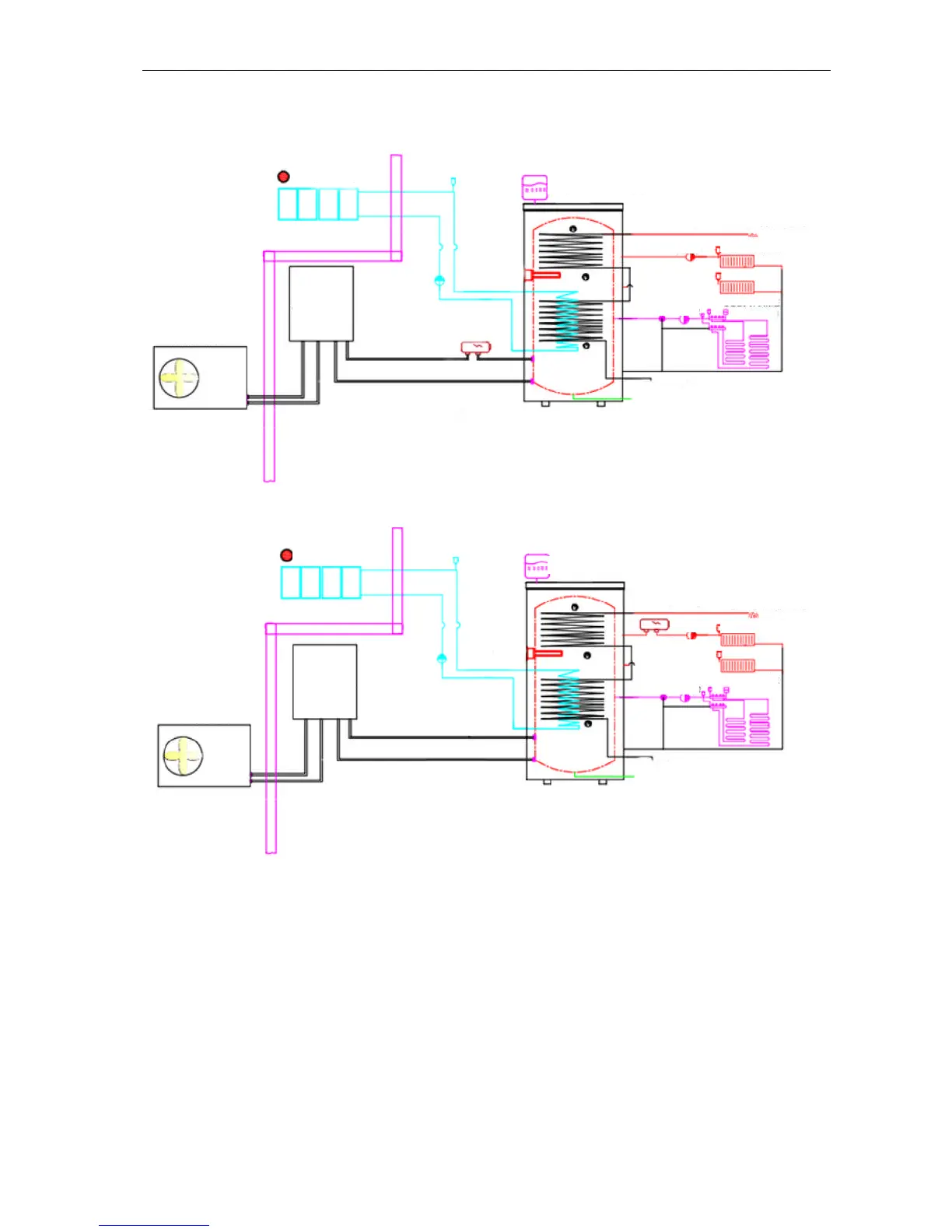

ZBIORNIK BUFOROWY WIELOFUNKCYJNY
System A
System B
A. Schemat ilustruje połączenie ze zbiornikiem buforowym wielofunkcyjnym, gdzie grzałka
zamontowana jest do instalacji za pompą, a przed zbiornikiem buforowym wielofunkcyjnym.
B. Schemat ilustruje połączenie ze zbiornikiem buforowym wielofunkcyjnym, gdzie grzałka
zamontowana jest do instalacji za zbiornikiem buforowym wielofunkcyjnym, a przed systemem
grzejników.
ZBIORNIK BUFOROWY WIELOFUNKCYJNY
POMPA CIEPŁA,
CZĘŚĆ ZEWNĘTRZNA
POMPA
CIEPŁA,
CZĘŚĆ
WEW-
NĘTRZNA
OGRZEWANIE PODŁOGOWE
CIEPŁA WODA UŻYTKOWA
KOLEKTOR
SŁONECZNY
GRZAŁKA
ELEKTRYCZNA
GRZEJNIKI
Pompa 3
Pompa 2
ZBIORNIK BUFOROWY WIELOFUNKCYJNY
CIEPŁA WODA UŻYTKOWA
GRZEJNIKI
OGRZEWANIE PODŁOGOWE
Pompa 2
Pompa 3
POMPA
CIEPŁA,
CZĘŚĆ
WEW-
NĘTRZNA
POMPA CIEPŁA,
CZĘŚĆ ZEWNĘTRZNA
KOLEKTOR
SŁONECZNY
GRZAŁKA
ELEKTRYCZNA
