– 7 –
Deutsch
RIGHT
SPEAKER
IMPEDANCE
MIN
6
LEFT
SPEAKERS
1
2
3
INPUT INPUT

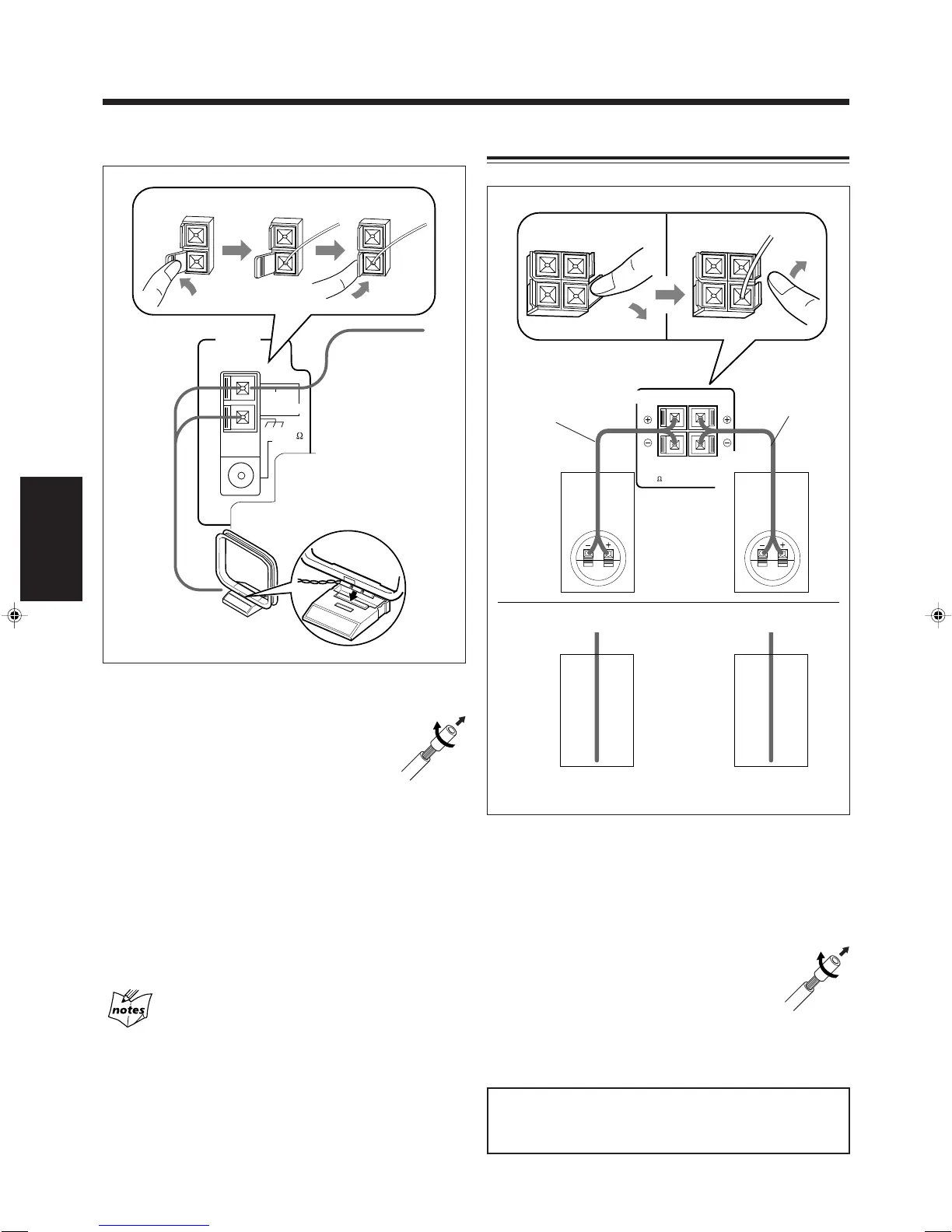

1 Schließen Sie die MW/LW-Rahmenantenne
gemäß Darstellung in der Abbildung an die
Anschlüsse AM LOOP an.
• Falls die Kabel isoliert sind, verdrehen Sie
den Kern am Ende des Kabels und entfernen
Sie anschließend die Isolierung.
2 Drehen Sie die MW/LW-Rahmenantenne, bis
Sie den besten Empfang erzielen.
So schließen Sie eine MW/LW-Außenantenne an
Schließen Sie bei schlechtem Empfang einen Einzeldraht mit
Vinylummantelung an die Buchse AM EXT an, und verlegen
Sie ihn horizontal. (Die MW/LW-Rahmenantenne muß
weiterhin angeschlossen bleiben).
So erzielen Sie einen besseren UKW- und MW/LW-
Empfang
• Achten Sie darauf, daß die Antennenleiter keine anderen
Anschlüsse oder Anschlußkabel berühren.
• Achten Sie darauf, daß die Antennen weder mit metallischen
Teilen des Geräts noch mit Anschlußkabeln oder Netzkabeln in
Berührung kommen.
MW/LW-Antenne
Draht mit
Vinylummantelung
(gehört nicht zum
Lieferumfang)
MW/LW-Rahmenantenne
(gehört zum Lieferumfang)
Anschließen von Lautsprechern
1 Öffnen Sie den Lautsprecheranschluß auf der
Geräterückseite, und halten Sie ihn geöffnet.
2 Führen Sie das Ende des Lautsprecherkabels
in den Anschluß ein.
Achten Sie beim Anschließen der Lautsprecherkabel auf
die richtige Polung: (+) an (+) und (–) an (–).
• Falls die Kabel isoliert sind, verdrehen Sie
den Kern am Ende des Kabels und entfernen
Sie anschließend die Isolierung.
3 Schließen Sie den Lautsprecheranschluß auf
der Geräterückseite.
WICHTIG: Verwenden Sie ausschließlich Lautsprecher
mit der Impedanz, die an den Lautsprecheranschlüssen
auf der Geräterückseite angegeben ist.
Lautsprecherkabel
Lautsprecherkabel
rechter
Lautsprecher
linker
Lautsprecher
AM EXT
FM
COAXIAL
AM LOOP
75
ANTENNA
1
2
Für das Modell UX-L40R
Für das Modell UX-L30R
GE01-14_UX-L40R&30R[EN]f.pm6 1/11/02, 2:53 PM7
