Use modified wiring 2 if the unit does not turn on.
Если приемник не включается, используйте преобразованную схему соединений
2.
Якщо пристрій не включається, скористуйтеся зміненою схемою з’єднання
рознімань 2.
ENGLISH
B
Before connecting: Check the wiring in the vehicle carefully.
Incorrect connection may cause serious damage to this unit.
The leads of the power cord and those of the connector from the car
body may be different in color.
1 Cut the ISO connector.
2 Connect the colored leads of the power cord in the order
specified in the illustration below.
3 Connect the aerial cord.
4 Finally connect the wiring harness to the unit.
A
РУССКИЙ
If your car is equipped with the ISO
connector / Если автомобиль оснащен
разъемом ISO /
Якщо ваше авто оснащене
розніманням за стандартом ISO
• Connect the ISO connectors as illustrated.
• Подключите разъемы ISO, как показано на рисунке.
• Приєднайте рознімання ISO, як рекомендовано на ілюстрації.
From the car body
От корпуса автомобиля
Від корпусу авто
View from the lead side
Вид со стороны выводов
Вид зі сторони електричних виводів
For some VW/Audi or Opel (Vauxhall) automobiles / Для некоторых автомобилей VW/Audi
или Opel (Vauxhall) / Для деяких авто марки VW/Audi або Opel (Vauxhall)
You may need to modify the wiring of the supplied power cord as illustrated.
• Contact your authorized car dealer before installing this unit.
Возможно, потребуется изменить схему соединений для прилагаемого шнура питания, как показано на рисунке.
• Перед установкой приемника обратитесь к авторизованному агенту по продажам автомобильных систем.
Вам, можливо, прийдеться внести зміни до з’єднання провідників шнура живлення згідно з ілюстрацією.
• Перед тим, як встановлювати цей пристрій, зв’яжіться з уповноваженим дилером вашого авто.
Original wiring / Исходная схема соединений / Початкова
схема з’єднання рознімань
Modified wiring 1 / Преобразованная схема соединений 1 / Змінена схема
з’єднання рознімань 1
Modified wiring 2 / Преобразованная схема соединений 2 / Змінена схема
з’єднання рознімань 2
ISO connector
Разъем ISO
Рознімання ISO
Y: Yellow
Желтый
Жовтий
R: Red
Красный
Червоний
Connections without using the ISO connector / Подключение без использования разъема ISO / З’єднання без допомоги з’єднувача ISO
Перед началом подключений: Тщательно проверьте
проводку в автомобиле. Неправильное подключение может
привести к серьезному повреждению устройства.
Жилы силового кабеля и жилы соединителя от кузова
автомобиля могут быть разного цвета.
1 Обрежьте разъем ISO.
2 Подсоедините цветные провода шнура питания в указанном
ниже порядке.
3 Подключите кабель антенны.
4
В последнюю очередь подключите электропроводку к устройству.
*
1
Not supplied for this unit.
*
2
Before checking the operation of this unit prior to installation, this lead
must be connected, otherwise power cannot be turned on.
Rear ground terminal
Задний разъем заземления
Тильна клема заземлення
15 A fuse
Предохранитель 15 A
Запобіжник 15 А
Black
Черный
Чорний
Blue with white stripe
Синий с белой полосой
Синій із білою смужкою
Red
Красный
Червоний
Yellow
*
2
Желтый*
2
Жовтий*
2
*
1
Не входит в комплект.
*
2
Перед проверкой работы устройства подключите этот провод,
иначе питание не включится.
To metallic body or chassis of the car
К металлическому корпусу или шасси автомобиля
На металічний корпус або на шасі авто
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
К разъему фазы в блоке предохранителя (минуя блок зажигания)
(постоянный 12 В)
На клему фази у блоці запобіжників для з’єднання з акумулятором
авто (обминаючи перемикач запалення)—постійний струм 12 В
Ignition switch
Переключатель зажигания
Перемикач запалювання
Fuse block
Блок предохранителя
Блок запобіжників
To an accessory terminal in the fuse block
К вспомогательному разъему в блоке предохранителя
На допоміжну клему у блоці запобіжників
To the remote lead of other equipment or power aerial if any (200 mA max.)
К удаленному проводу другого оборудования или антенны (макс. 200 мА)
На провідник зовнішнього пристрою іншого обладнання або на антену (якщо
встановлена) (максимальний струм 200 мА)
Left speaker (front)
Левый громкоговоритель (передний)
Лівий гучномовець (передній)
Right speaker (front)
Правый громкоговоритель (передний)
Правий гучномовець (передній)
Left speaker (rear)
Левый громкоговоритель (задний)
Лівий гучномовець (задній)
Right speaker (rear)
Правый громкоговоритель
(задний)
Правий гучномовець
(задній)
Purple
Пурпурный
Пурпурний
Purple with black stripe
Пурпурный с черной полосой
Пурпурний з чорною смужкою
Green
Зеленый
Зелений
Green with black stripe
Зеленый с черной полосой
Зелений з чорною смужкою
Gray
Серый
Сірий
Gray with black stripe
Серый с черной полосой
Сірий з чорною смужкою
White
Белый
Білий
White with black stripe
Белый с черной
полосой
Білий з чорною
смужкою
Brown
Коричневый
Коричневий
Aerial terminal
Разъем антенны
Рознімання антени

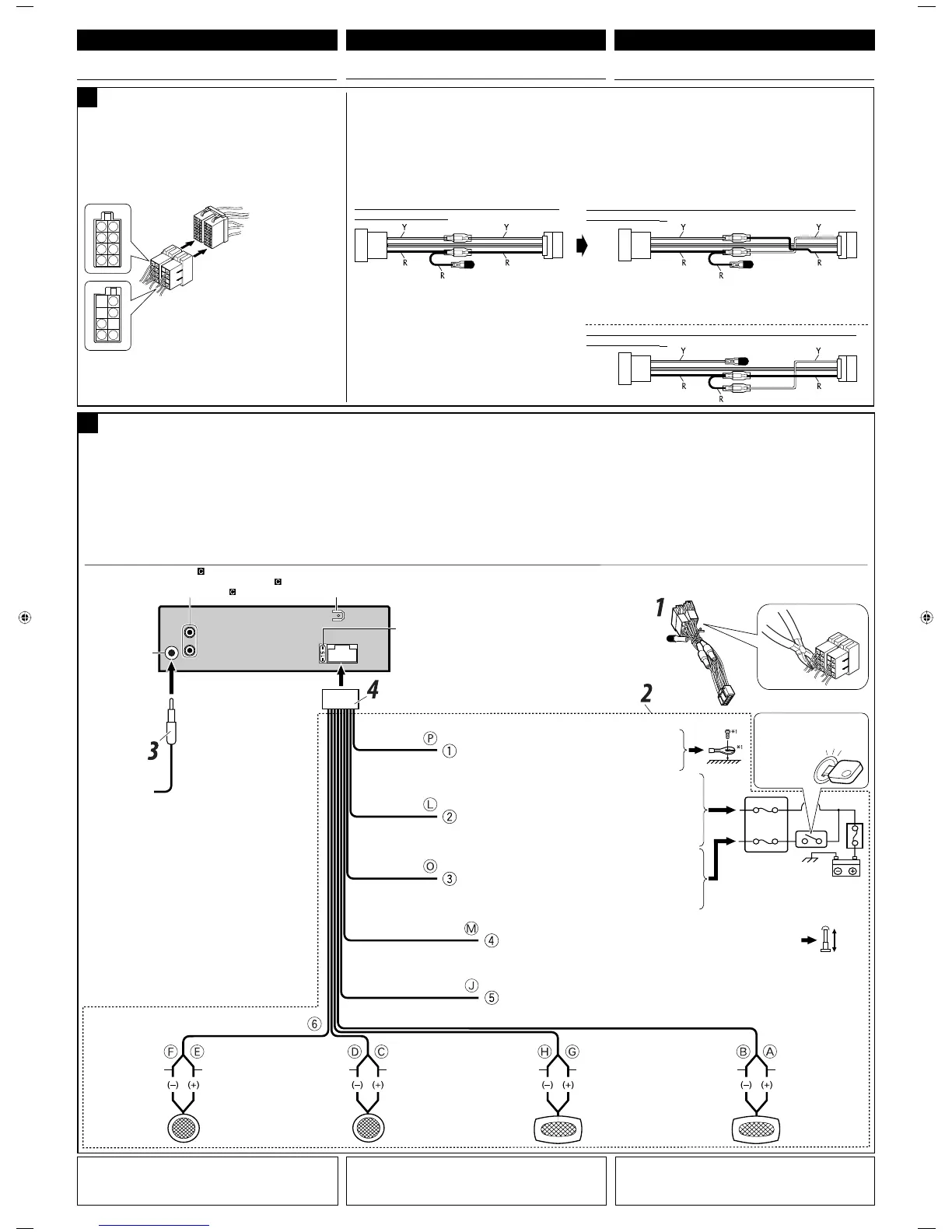

ELECTRICAL CONNECTIONS
ЭЛЕКТРИЧЕСКИЕ ПОДКЛЮЧЕНИЯ
УКРАЇНА
ЕЛЕКТРИЧНІ З’ЄДНАННЯ
Перед тим, як з’єднати: Уважно перевірте електричну
схему з’єднання вашого авто Неправильне з’єднання може
спричинити тяжке пошкодження вашого пристрою.
Контакти шнура живлення та рознімання, яке йде від корпуса
авто можуть мати різні кольори.
1 Від’єднайте рознімання ISO.
2 З’єднайте кольорові провідники шнура живлення у порядку,
що наведений нижче на ілюстрації.
3 Приєднайте провід антени.
4
Виконайте кінцеве приєднання джгута провідників до пристрою.
*
1
Не входить до комплекту постачання цього пристрою.
*
2
Перед тим, як перевірити працездатність цього виробу до його
встановлення, цей контакт необхідно приєднати, інакше живлення
на прилад подаватися не буде.
To cellular phone system
К системе сотового телефона
На систему стільникового телефону
