0
Não toque no terminal do fio.
7

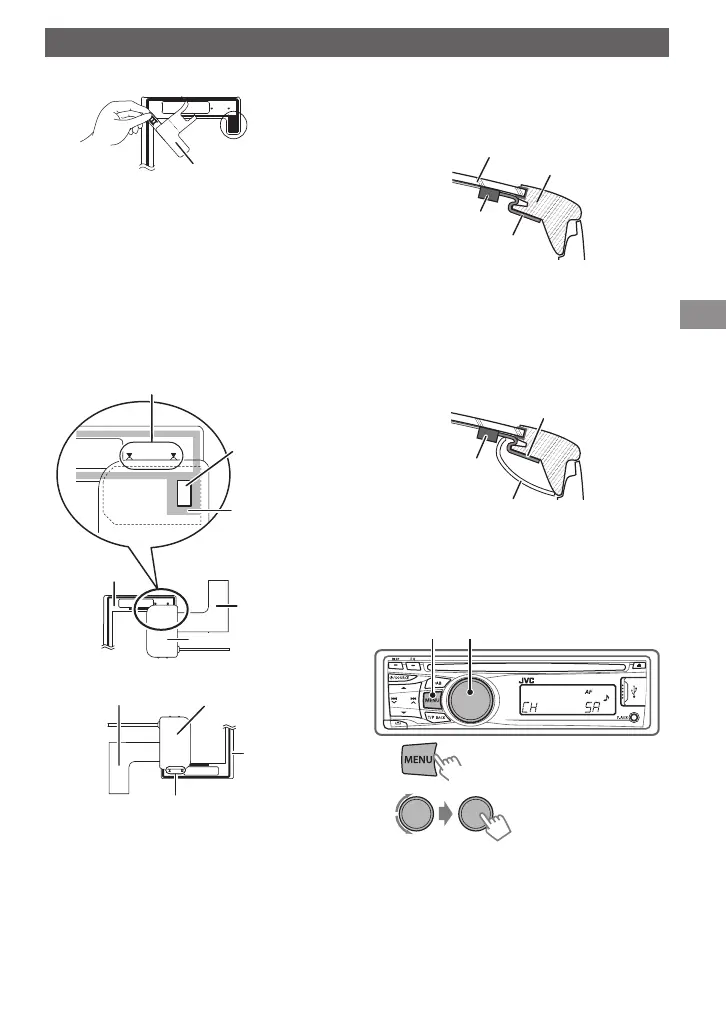

Remova a Folha III.
.
0
Não toque no contacto do fio ou na superfície
aderente da fita adesiva no amplificador de
sinal.
<Quando a instalação é no lado direito>
.
Alinhe a saliência com a marca
K
Amplificador de sinal
Contacto do fio
do amplificador
de sinal (parte
de metal)
Folha de terra
Terminal do fio
da antena em
película
aderente
Antena em
película
aderente A
<Quando a instalação é no lado esquerdo>
.
Alinhe a saliência com a marca
J
Folha de terra
Antena em
película
aderente
A
Amplificador de sinal
8
Alinhe a saliência do amplificador de sinal
com a marca K na antena em película
aderente A para que o fio de contacto do
amplificador de sinal (parte de metal) fique
em contacto com o terminal do fio da
antena em película aderente.
.
<Corte transversal>
.
Amplificador de
sinal
Folha de terra
Coluna da frente
Pára-brisas
9
Cole a folha de terra na parte de metal da
coluna da frente (a colagem na parte de
metal pintada também é aceitável).
10
Ligue o cabo à entrada da antena em
película aderente DAB, no painel traseiro da
unidade. (A página 3)
11
Fixe o cabo em vários locais da coluna
utilizando os respectivos fixadores do cabo C.
.
<Corte transversal>
.
Amplificador
de sinal
Revestimento da coluna da frente
Folha de terra
.
0
Certifique-se de que o revestimento da coluna
da frente não danifica a folha de terra e o
amplificador de sinal.
12
Volte a colocar o revestimento da coluna da
frente na posição original.
.
0
Definição inicial: <ANT PWR ON>
.
.
B<TUNER>
B<DAB ANT PWR>
B<ANT PWR ON>
.
C
Prima MENU para sair.
0
Não ocorre recepção se a definição for <ANT
PWR OFF>.
A
B
13
Verifique se a energia da antena em película
aderente DAB está na posição “ON”.
Instalação da antena DAB
PORTUGUÊS |
5
