INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
PEMASANGAN (BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu pertanyaan atau
informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan pada penyalur audio mobil JVC
atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan dipasang dengan
teknisi yang berkualitas.
Do the required electrical connections.
Lakukan penyambungan-penyambungan listrik
yang diperlukan.
Bend the appropriate tabs to hold the sleeve
firmly in place.
Bengkokkan pengait-pengait yang tepat
untuk menahan selongsong secara kuat pada
tempatnya.
J
Rubber cushion
Bantalan karet
F
Crimp connector
Konektor kerut
G
Washer (ø5)
Perapat sambungan (ø5)
H
Lock nut (M5)
Mur kunci (M5)
I
Mounting bolt (M5 × 20 mm)
Baut bingkai (M5 × 20 mm)

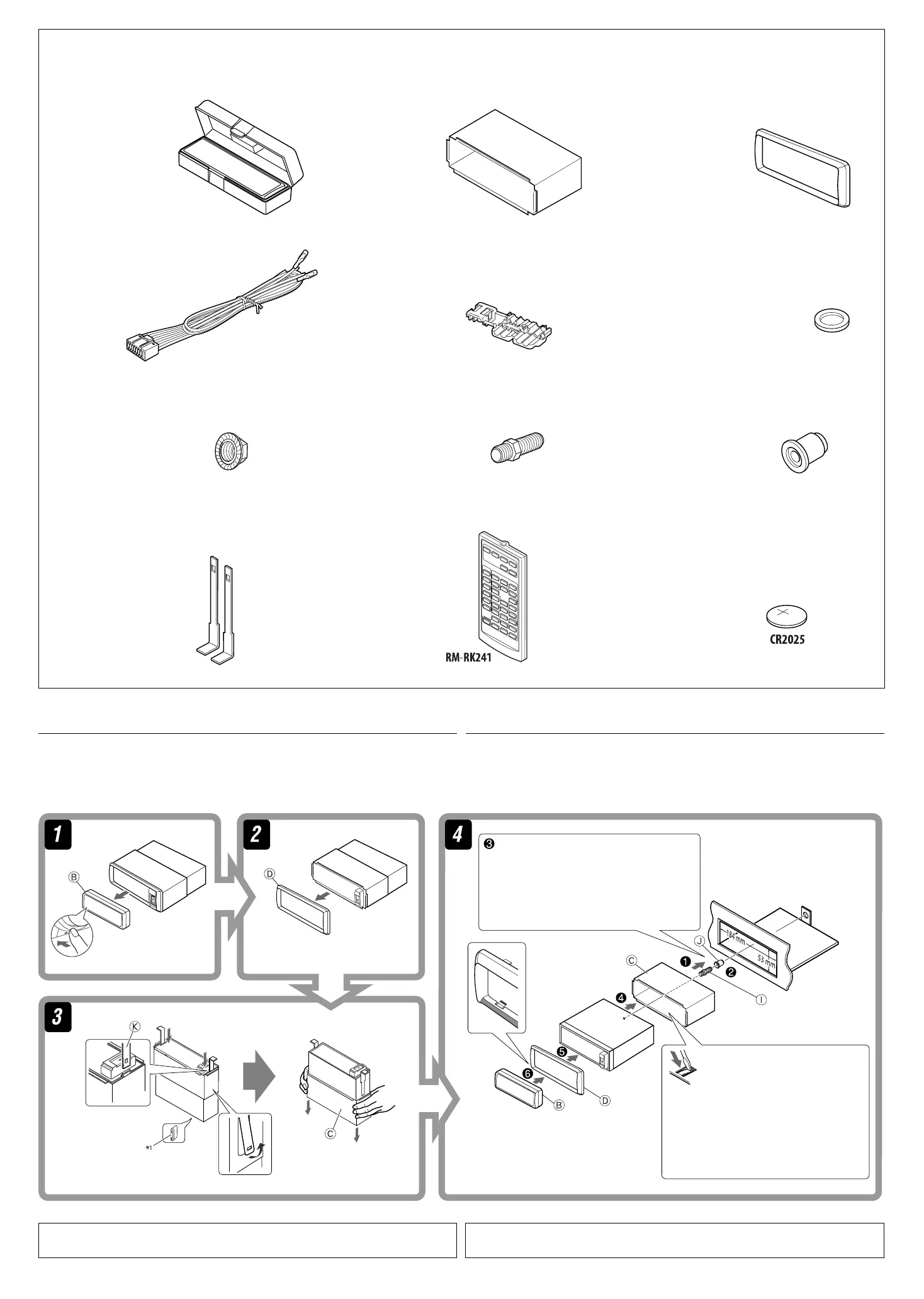

Parts list for installation and connection
If any item is missing, consult your JVC car audio dealer immediately.
K
Handles
Pegangan-pegangan
L
Remote controller
Remote kontrol
M
Battery
Baterai
Daftar bagian-bagian untuk pemasangan dan penyambungan
Jika ada item yang hilang, segera hubungi dealer audio mobil JVC anda.
A / B
Hard case/Control panel
Kotak keras/Panel kontrol
C
Sleeve
Selongsong
D
Trim plate
Plat rapi
E
Power cord
Kabel power
*
1
When you stand the unit, be careful not to damage the fuse on the rear.
*
1
Ketika anda memberdirikan alat penerima, hati-hati untuk tidak merusak sekring di belakang.
