3
Removing the unit
Before removing the unit, release the rear section.
*
2
Not supplied for this unit.

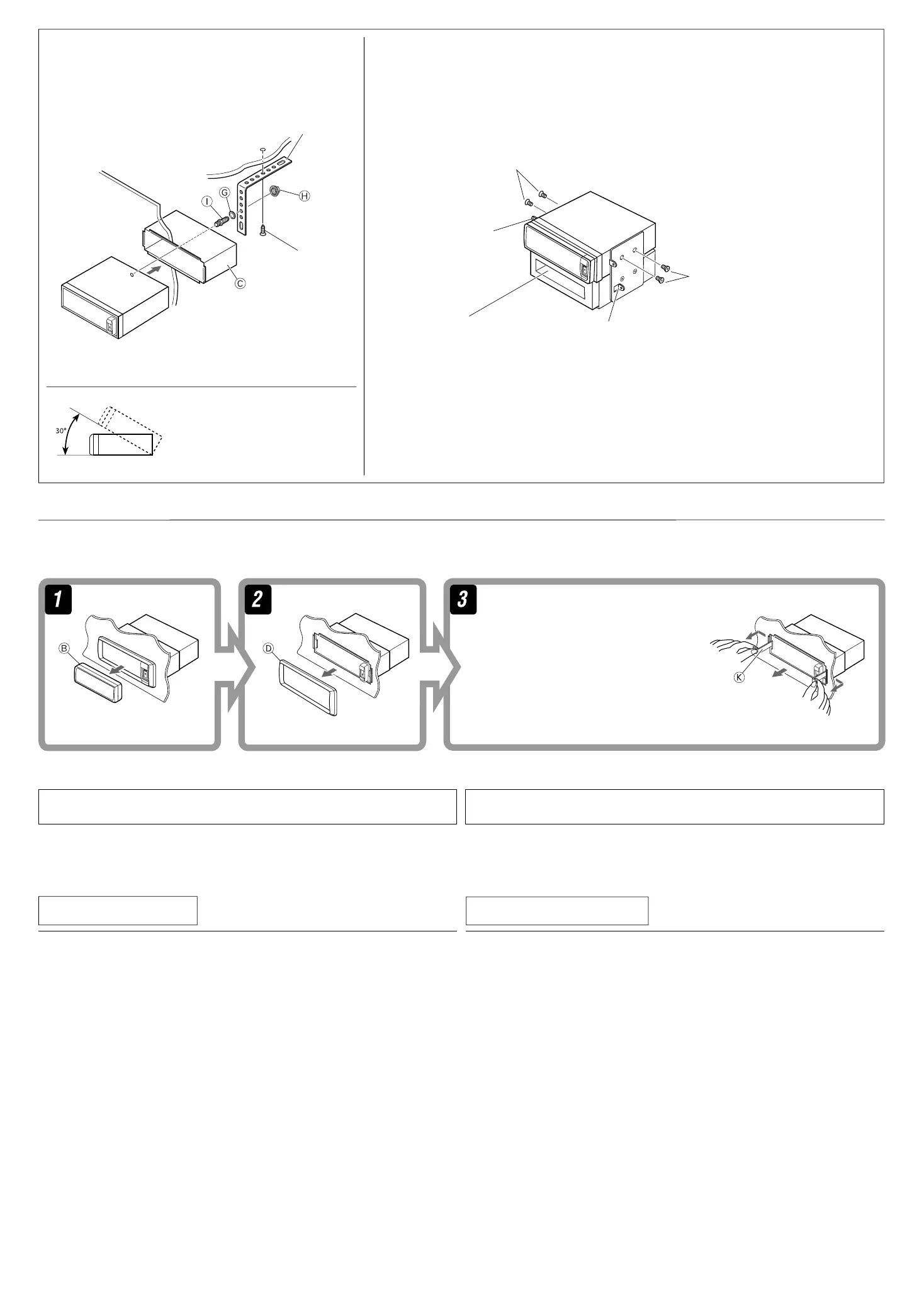

When installing the unit without using the sleeve / Ketika memasang alat penerima
tanpa menggunakan selongsong
In a Toyota car for example, first remove the car radio and install the unit in its place.
Dalam sebuah kereta Toyota misalnya, pertama pindahkan radio mobil dan pasang alat penerima tersebut ke dalam tempatnya.
When using the optional stay
/
Ketika menggunakan
penguat tambahan
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws
are used, they could damage the unit.
Catatan : Ketika memasang alat penerima pada breket bingkai, pastikan untuk menggunakan sekrup-sekrup panjang–
8 mm. Jika sekrup yang lebih panjang digunakan, maka dapat merusak alat penerima.
*
2
Tidak disediakan untuk alat penerima ini.
Install the unit at an angle of less than 30˚.
Pasang penerima pada suatu sudut kurang
dari 30˚.
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using shorter and thicker cords?
• This unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
* Have you reset your unit?
PEMECAHAN MASALAH
• Sekring meledak.
* Apakah ujung-ujung merah dan hitam tersambung dengan benar?
• Power tidak dapat dihidupkan.
* Apakah ujung kuning sudah tersambung?
• Tidak ada suara dari speaker.
* Apakah ujung keluaran speaker terhubung pendek?
• Suara terdistorsi.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Berisik yang mengganggu suara-suara.
* Apakah terminal tanahan belakang tersambung ke casis mobil menggunakan kabel-kabel terpendek dan
tertebal?
• Alat penerima menjadi panas.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Alat penerima ini tidak bekerja secara keseluruhan.
* Apakah anda sudah reset (memasang kembali) alat penerima anda?
Memindahkan alat penerima
Sebelum memindahkan alat penerima, lepaskan seksi belakang.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Sisipkan kedua pemegang dan tarik alat penerima
seperti yang diilustrasikan hingga alat penerima
dapat dipindahkan.
Screw (option)
Sekrup (tambahan)
Stay (option)
Penguat (tambahan)
Fire wall
Dinding tahan api
Dashboard
Tempat alat pada bagian
depan
Bracket *
2
Breket *
2
Flat type screws (M5 × 8 mm) *
2
Sekrup-sekrup tipe rata (M5 × 8 mm) *
2
Pocket
Kantong
Flat type screws (M5 × 8 mm)
*
2
Sekrup-sekrup tipe rata (M5 × 8 mm) *
2
Bracket *
2
Breket *
2
