FRANÇAIS
17
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Liste des pièces pour
l’installation
(A) Façade
(C) Manchon de montage
(B) Plaque d’assemblage
(D) Faisceau de fils
(E) Clé d’extraction
Lors de la connexion à un amplificateur extérieur,
connectez son fil de masse au châssis de la voiture
pour éviter d’endommager l’appareil.
STEERING
WHEEL
REMOTE
KD-R671 KD-R571 / KD-R474 / KD-R472 /
KD-R471

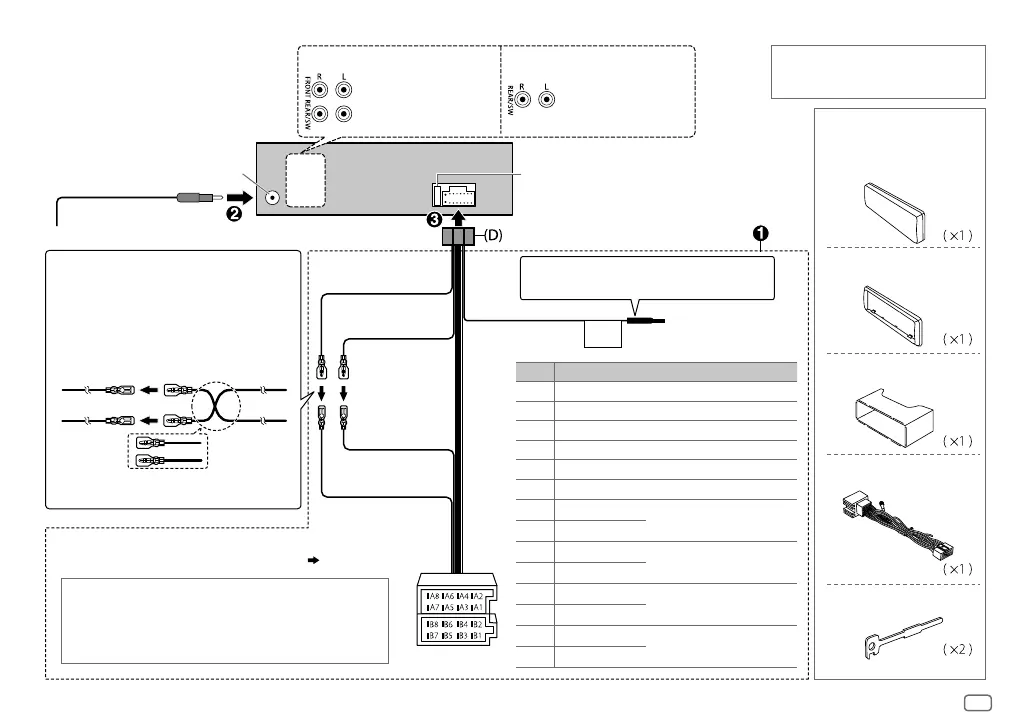

Connexions
Fusible (10 A)Borne de l’antenne
Bleu clair/jaune
(Fil de télécommande
de volant)
À l’adaptateur de
télécommande volant
Jaune (A4)
Rouge (Câble d’allumage)
Rouge (A7)
Jaune (Câble de batterie)
Broche Couleur et fonction
A2 Marron : Système de téléphone portable
A4 Jaune : Pile
A5 Bleu/Blanc : Commande d’alimentation
A6 Orange/blanc : Éclairage de la voiture
A7 Rouge : Allumage (ACC)
A8 Noir : Connexion à la terre (masse)
B1
Violet
]
: Enceinte arrière (droit)
B2
Violet/noir
[
B3
Gris
]
: Enceinte avant (droit)
B4
Gris/noir
[
B5
Blanc
]
: Enceinte avant (gauche)
B6
Blanc/noir
[
B7
Vert
]
: Enceinte arrière (gauche) *
B8
Vert/noir
[
Connexion des connecteurs ISO sur certaines
voitures VW/Audio ou Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage du faisceau
de fils fourni comme montré sur l’illustration ci-dessous.
Appareil
Véhicule
A7 (Rouge)
Câble d’allumage
(Rouge)
A4 (Jaune)
Câblage par défaut
Câble de batterie
(Jaune)
Si aucune connexion n’est faite, ne laissez pas le câble sortir
de la languette.
Sortie arrière/caisson de grave
* Vous pouvez aussi connecter directement un caisson de grave sans
amplificateur de caisson de grave extérieur. Pour les réglages,
 10 .
Connecteurs ISO
Si votre voiture ne possède pas de prise ISO
Nous recommandons d’installer l’appareil en utilisant un harnais de câblage en
vente dans le commerce recommandé spécifiquement pour votre voiture et, pour
votre sécurité, de laisser ce travail a des professionnels. Consultez votre revendeur
autoradio.
Sortie avant
Sortie arrière/caisson de grave
JS_JVC_KD_R671_E_FR.indd 17JS_JVC_KD_R671_E_FR.indd 17 11-Aug-15 4:02:47 PM11-Aug-15 4:02:47 PM

JVC KD-R472 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	Yes
Frequency range	20 - 20000 Hz
Disc types supported	CD-R, CD-RW
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1
Audio formats supported	WAV, MP3, WMA, FLAC
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Display type	LCD
Bluetooth	No
USB version	2.0
USB ports quantity	1

Weight and Dimensions

Depth	158 mm
Width	182 mm
Height	53 mm
Weight	1100 g
