DEUTSCH
17
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Teileliste für den
Einbau
(A) Frontblende
(C) Einbauhalterung
(B) Frontrahmen
(D) Kabelbaum
(E) Ausziehschlüssel
Bei Anschluss an einen externen Verstärker
schließen Sie dessen Massedraht an der
Autokarosserie an, um Beschädigung des Geräts
zu vermeiden.
STEERING
WHEEL
REMOTE
KD-R671 KD-R571 / KD-R474 / KD-R472 /
KD-R471

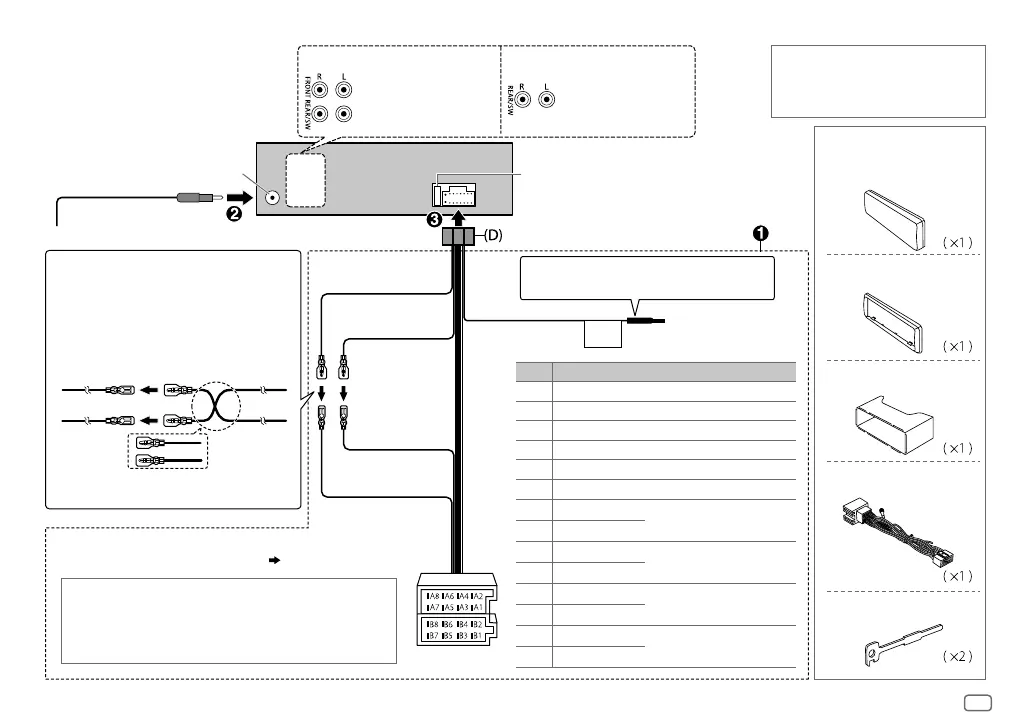

Verdrahtungsanschluss
Sicherung (10 A)Antennenanschluss
Hellblau/Gelb
(Lekungs-
Fernbedienungskabel)
Zum Lenkrad-
Fernbedienungsadapter
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
Stift Farbe und Funktion
A2 Braun : Mobiltelefonsystem
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links) *
B8
Grün/Schwarz
[
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des
mitgelieferten Kabelbaums modifizieren, wie unten gezeigt.
Gerät
Fahrzeug
A7 (Rot)
Zündkabel
(Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht
bitte nicht aus der Lasche hervorstehen.
Hinterer/Subwoofer-Ausgang
* Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen
Subwoofer-Verstärker anschließen. Für Einstellung,
 10 .
ISO-Anschlüsse
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr Fahrzeug
ausgelegten Kabelbaum zu installieren und diese Arbeit zur Ihrer eigenen Sicherheit
von qualifizierten Fachleuten ausführen zu lassen. Lassen Sie sich von Ihrem
Autoradiohändler beraten.
Vorderer Ausgang
Hinterer/Subwoofer-Ausgang
JS_JVC_KD_R671_E_GE.indd 17JS_JVC_KD_R671_E_GE.indd 17 11-Aug-15 4:01:58 PM11-Aug-15 4:01:58 PM

JVC KD-R472 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	Yes
Frequency range	20 - 20000 Hz
Disc types supported	CD-R, CD-RW
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1
Audio formats supported	WAV, MP3, WMA, FLAC
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Display type	LCD
Bluetooth	No
USB version	2.0
USB ports quantity	1

Weight and Dimensions

Depth	158 mm
Width	182 mm
Height	53 mm
Weight	1100 g
