РУССКИЙ
17
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Список деталей для
установки
(A) Передняя панель
(C) Посадочный корпус
(B) Декоративная панель
(D) Жгут проводов
(E) Ключ для демонтажа
При подсоединении внешнего усилителя
подсоедините его провод заземления к корпусу
автомобиля, чтобы предотвратить повреждение
устройства.
STEERING
WHEEL
REMOTE
KD-R671 KD-R571 / KD-R474 / KD-R472 /
KD-R471

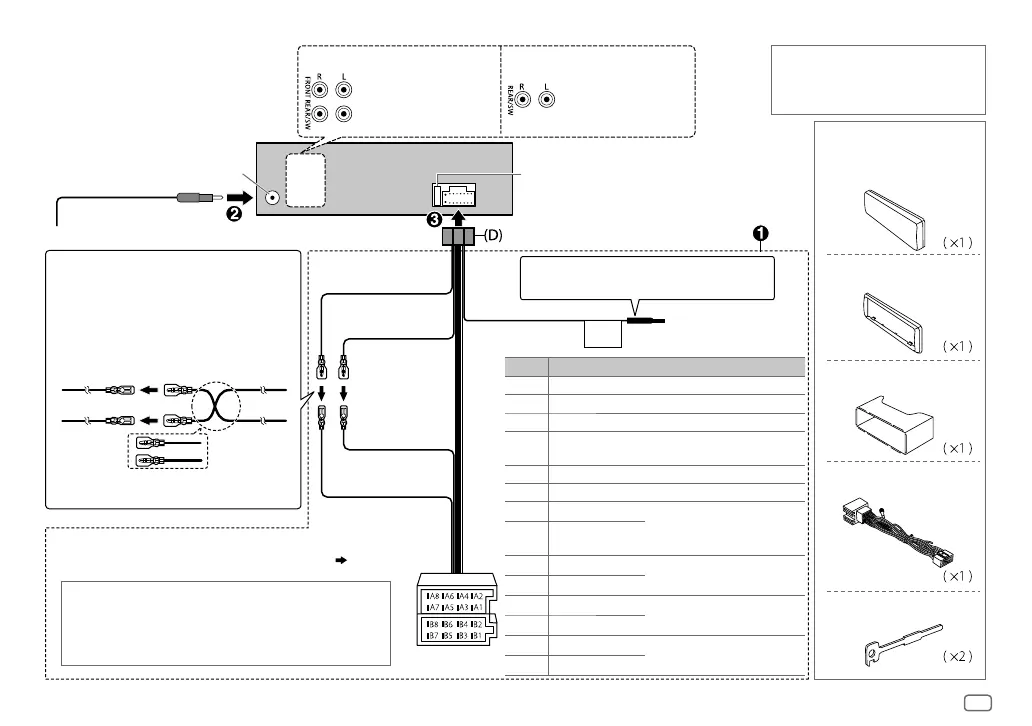

Подключение проводов
Предохранитель (10 A)Разъем для антенны
Лампа синяя/жёлтая
(Провод дистанционного
управления с руля)
К адаптеру дистанционного
управления с руля
Жёлтый (A4)
Kрасный (Kабель зажигания)
Kрасный (A7)
Жёлтый (Kабель батареи)
Контакт Цвет и функция
A2 Коричневый : Система мобильного телефона
A4 Жёлтый : Аккумулятор
A5 Синий/белый : Управление питанием
A6 Оранжевый/белый : Переключатель управления
освещением автомобиля
A7 Kрасный : Зажигание (АCC)
A8 Чёрный : Заземляющее соединение (земля)
B1
Фиолетовый
]
: Задний динамик (справа)
B2 Фиолетовый/чёрный
[
B3
Cерый
]
: Передний динамик (справа)
B4
Серый/чёрный
[
B5
Белый
]
: Передний динамик (слева)
B6
Белый/чёрный
[
B7
Зелёный
]
: Задний динамик (слева) *
B8
Зелёный/чёрный
[
Подключение разъемов ISO на некоторых
автомобилях VW/Audi или Opel (Vauxhall)
Возможно, потребуется изменить схему соединений для
прилагаемого жгута проводов, как показано на рисунке.
Устройство
Автомобиль
A7 (Красный)
Kабель зажигания
(Kрасный)
A4 (Жёлтый)
Схема соединений по умолчанию
Kабель батареи
(Жёлтый)
Если соединение не выполняется, не вытаскивайте
кабель из наконечника.
Выходные разъемы задних
динамиков/низкочастотного
динамика
* Вы также можете подсоединить низкочастотный динамик напрямую без
внешнего усилителя низкочастотного динамика. Для настройки,
 10 .
Разъемы ISO
Если в автомобиле отсутствует разъем ISO
Рекомендуется устанавливать устройство с использованием имеющегося
в продаже жгута проводов, специально предназначенного для вашего
автомобиля, и, в целях вашей безопасности, поручить эту работу
профессионалам. Обратитесь к поставщику автомобильных аудиосистем.
Фронтальный выход
Выходные разъемы задних
динамиков/низкочастотного
динамика
JS_JVC_KD_R671_E_RU.indd 17JS_JVC_KD_R671_E_RU.indd 17 11-Aug-15 4:01:07 PM11-Aug-15 4:01:07 PM

JVC KD-R472 Specifications

General

DIN size	1 DIN
Impedance	4 Ω
Output power	200 W
Product color	Black
Ready for iPod	Yes
Frequency range	20 - 20000 Hz
Disc types supported	CD-R, CD-RW
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1
Audio formats supported	WAV, MP3, WMA, FLAC
AM band range	531 - 1611 kHz
FM band range	87.5 - 108 MHz
LW band range	153 - 279 kHz
Display type	LCD
Bluetooth	No
USB version	2.0
USB ports quantity	1

Weight and Dimensions

Depth	158 mm
Width	182 mm
Height	53 mm
Weight	1100 g
