Bei Anschluss an einen externen Verstärker schließen
Sie dessen Massedraht an der Autokarosserie an, um
Beschädigung des Geräts zu vermeiden.

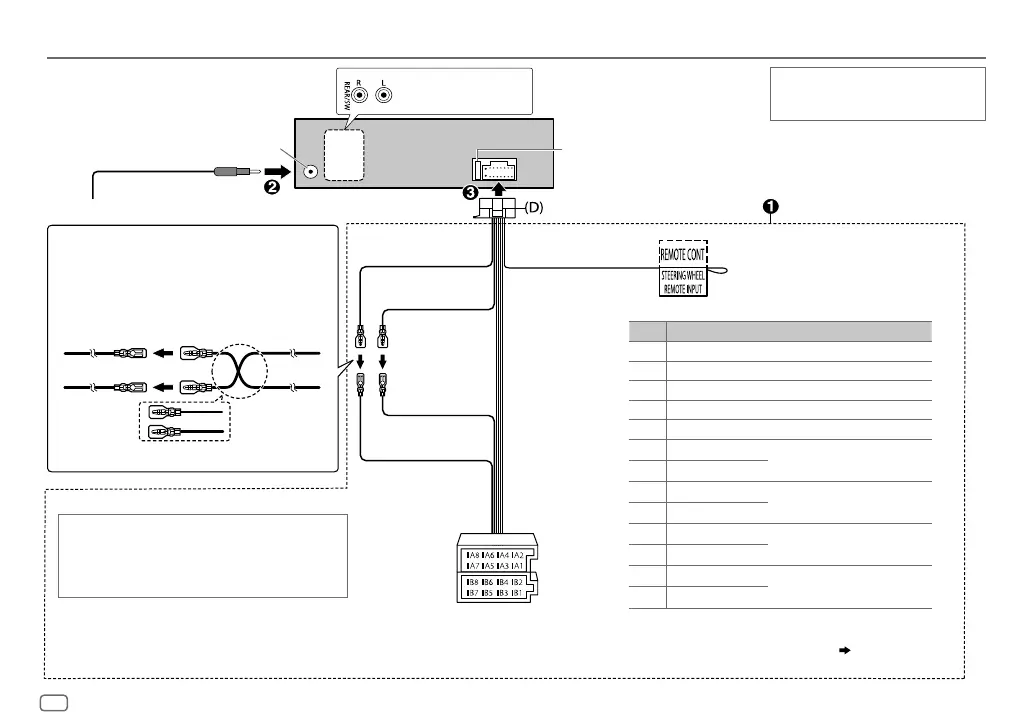

Verdrahtungsanschluss
Sicherung (10 A)
Antennenanschluss
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-Fernbedienungsadapter
Gelb (A4)
Rot (A7)
Gelb (Batteriekabel)
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links)
*
B8
Grün/Schwarz
[
Gerät
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
Fahrzeug
A7 (Rot)
Zündkabel
(Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
*
Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen
Subwoofer-Verstärker anschließen. Für Einstellung,
10
.
ISO-Anschlüsse
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr
Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur
Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu
lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.
EINBAU/ANSCHLUSS
Hinterer/Subwoofer-Ausgang
Rot (Zündkabel)
