KD-S12
Installation/Connection Manual
Manual de instalación/conexión
J
Manijas
F
Arandela (ø5)
G
Tuerca de
seguridad (M5)
H
Perno de montaje—
M5 x 20 mm (M5 x 13/16 pulgada)
I
Cojín de goma
A / B
Estuche duro/Panel de control
C
Cubierta
D
Placa de guarnición
E
Cordón de alimentación
Realice las conexiones eléctricas
requeridas.
Doble las lengüetas
apropiadas para retener
firmemente la manga en su
lugar.

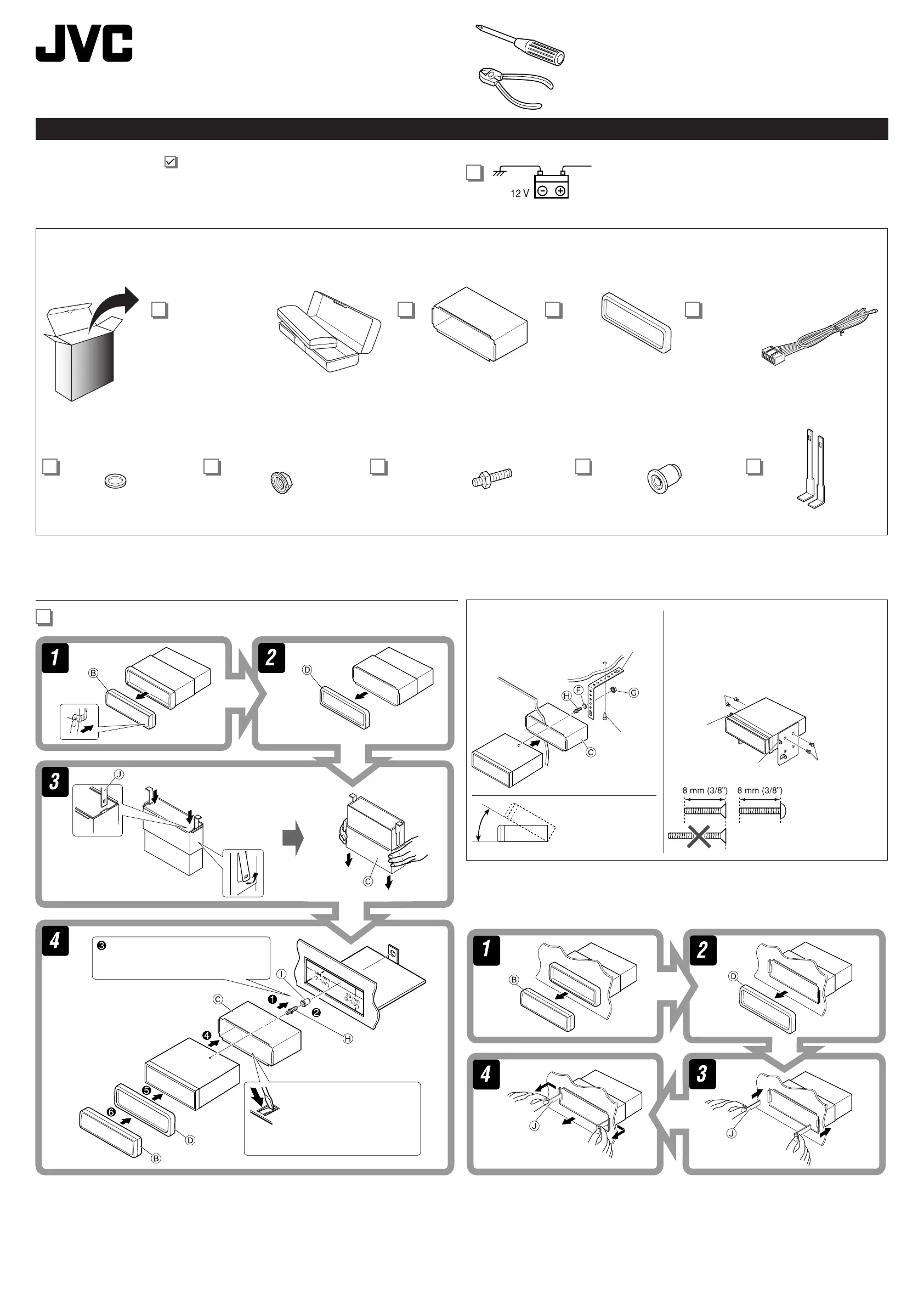

Lista de piezas para instalación y conexión
INSTALACION (MONTAJE EN EL TABLERO DE INSTRUMENTOS)
Si usted no está seguro de cómo instalar correctamente la unidad, consulte con su
concesionario de JVC de equipos de audio para automóviles.
Extracción de la unidad
Antes de extraer la unidad, libere la sección trasera.
ESPAÑOL
Utilice los kits de instalación que correspondan a su vehículo.
• Marque todas las casillas (
) para cerciorarse de que se han seguido las instrucciones,
y de tener las piezas mencionadas.
12 V CC, NEGATIVO a masa
3
Cuando emplea un soporte
opcional
Verifique el sistema de batería de su vehículo.
Tabique a prueba de incendios
Tablero de
instrumentos
Soporte (opción)
Tornillo (opción)
Instale la unidad a
un ángulo de menos
de 30˚.
Instalación de la unidad sin utilizar
la cubierta
En un Toyota por ejemplo, primero retire la radio del
automóvil y luego instale la unidad en su lugar.
Tornillos tipo plano—M5 x 8 mm
(M5 x 3/8 pulgada)
Tornillos tipo plano—
M5 x 8 mm
(M5 x 3/8 pulgada)
Ménsula
Ménsula
