CONEXIONES ELECTRICAS
Asegúrese de desconectar el terminal negativo de la batería.
• Asegúrese de volver a conectar a masa esta unidad al chasis del automóvil después de la instalación.
Nota:
Se recomienda conectar los altavoces con una potencia máxima de más de 50 W (tanto atrás como adelante, con una impedancia de
4 Ω a 8 Ω). Si la potencia máxima es de menos de 50 W, cambie “AMP GAIN” para evitar daños en los altavoces (consulte la página 13 del
MANUAL DE INSTRUCCIONES).
A

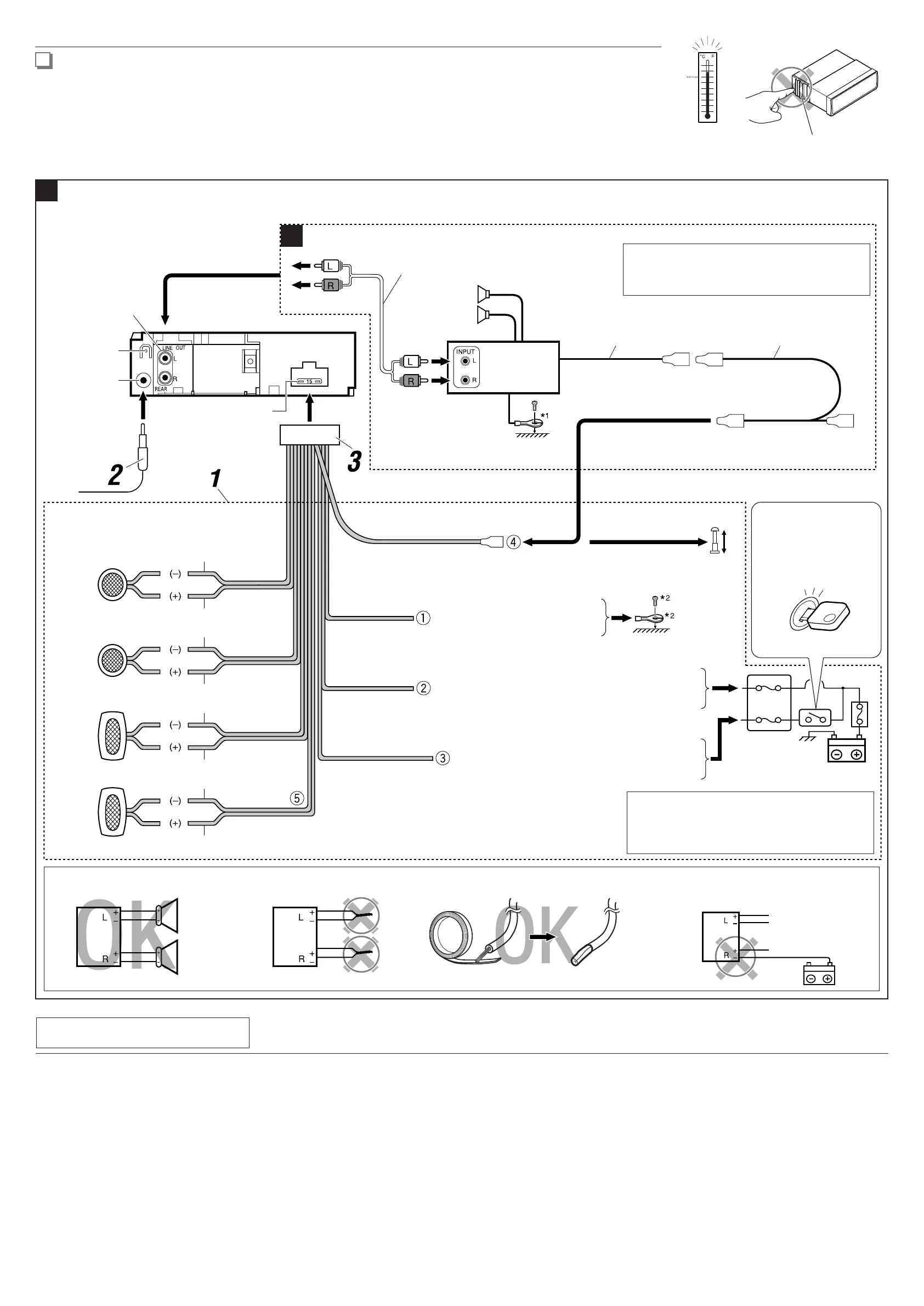

Conexiones tipicas
Antes de la conexión: Los cordones del cable de alimentación y los del conector procedentes de la carrocería del automóvil podrían ser de diferentes en color.
Altavoces
traseros
Amplificador de
JVC
Cable remoto Conector en Y (no suministrado con esta unidad)
Conexión al amplifi cador externo
B
Conecte solamente los altavoces delanteros si su
sistema del altavoz es sistema del dos-altavoz.
Alta
Cable de señal (no suministrado)
*
1
Fije firmemente el cable de tierra a la carrocería metálica
o al chasis—a un lugar no cubierto con pintura (si está
cubierto con pintura, quítela antes de fijar el cable). De lo
contrario, se podrían producir daños en la unidad.
LOCALIZACI
Ó
N DE AVERIAS
• El fusible se quema.
* ¿Están los conductores rojo y negro correctamente conectados?
• No es posible conectar la alimentación.
* ¿Está el cable amarillo conectado?
• No sale sonido de los altavoces.
*
¿Está el cable de salida del altavoz cortocircuitado?
• El sonido presenta distorsión.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una masa común?
• Perturbación de ruido.
* ¿El terminal de tierra trasero está conectado al chasis del automóvil utilizando los cordones más corto y más grueso?
• La unidad se calienta.
* ¿Está el cable de salida del altavoz conectado a masa?
* ¿Están los terminales “–” de los altavoces L y R conectados a una masa común?
• Este receptor no funciona en absoluto.
* ¿Reinicializó el receptor?
Salida de línea
Terminal de tierra
posterior
Terminal de la
antena
Fusible de 15 A
Blanco con rayas negras
Blanco
Gris con rayas negras
Gris
Verde con rayas negras
Verde
Púrpura con rayas negras
Púrpura
Altavoz delantero (izquierdo)
Altavoz delantero (derecho)
Altavoz trasero (izquierdo)
Altavoz trasero (derecho)
Negro
Amarillo
*
3
Rojo
Azul con rayas blancas
A un cuerpo metálico o chasis del
automóvil
A un terminal activo del bloque de fusibles conectado a la
batería del automóvil (desviando el interruptor de encendido)
(12 V constantes)
A un terminal accesorio del bloque de fusibles
Al conductor remoto de otro equipo o de la
antena automática, si hubiere (máx. 200 mA)
Interruptor de encendido
Bloque de fusibles
*
2
No suministrado con esta unidad
*
3
Antes de comprobar el funcionamiento de esta unidad
previa a de la instalación, es necesario conectar
este cable, de lo contrario no se podrá conectar la
alimentación.
PRECAUCIONES sobre las conexiones de la fuente de alimentación y de los altavoces:
