JVC KD-T409 User Manual

ESPAÑOL
19
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
INSTALACIÓN/CONEXIÓN
Cuando conecte a un amplificador externo, conecte su
cable de tierra al chasis del vehículo para evitar daños
en la unidad.

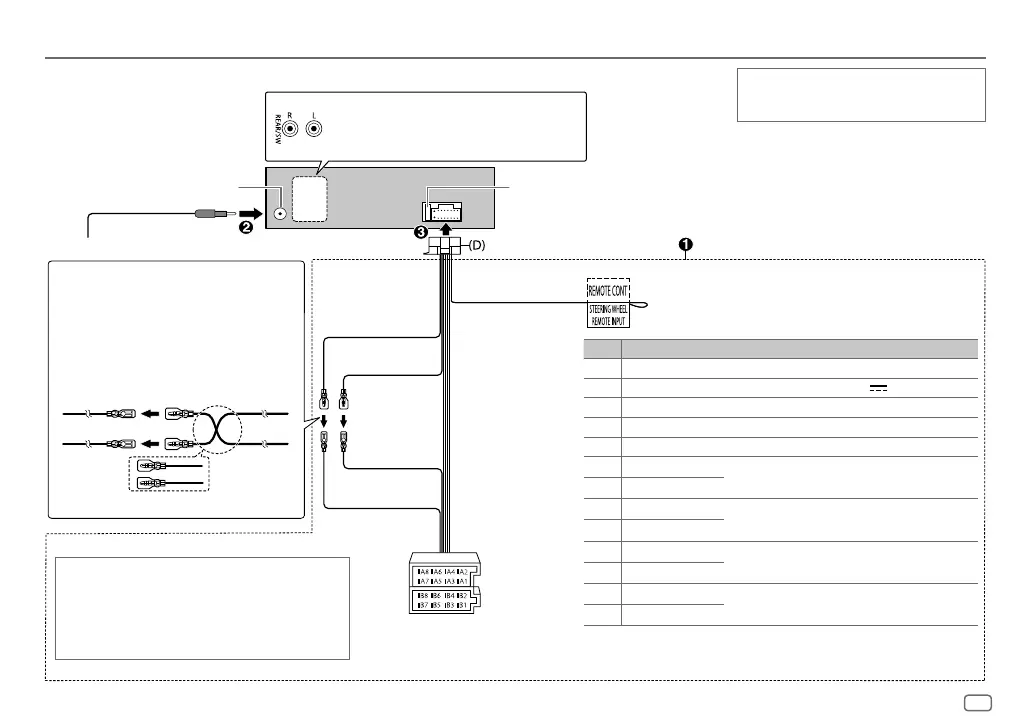

Conexión del cableado
Fusible (10 A)Terminal de la antena
Al adaptador del mando a distancia del volante de la dirección
Amarillo (A4)
Rojo (A7)
Amarillo
(Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12 V
350 mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
B8
Verde/negro
[
* También es posible conectar directamente un subwoofer sin el amplificador externo para
subwoofer. Para la configuración, consulte la página 12.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo
de conductores suministrado, como se muestra a
continuación.
Vehículo
A7 (Rojo)
Cable de
encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de
la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de audio
para automóviles.
Rojo
(Cable de encendido)
Luz azul/amarilla
(Cable del mando
a distancia para la
dirección)
Salida posterior/subwoofer
JS_JVC_KD_T409_E_SP.indd 19JS_JVC_KD_T409_E_SP.indd 19 24/7/2018 4:42:11 PM24/7/2018 4:42:11 PM
