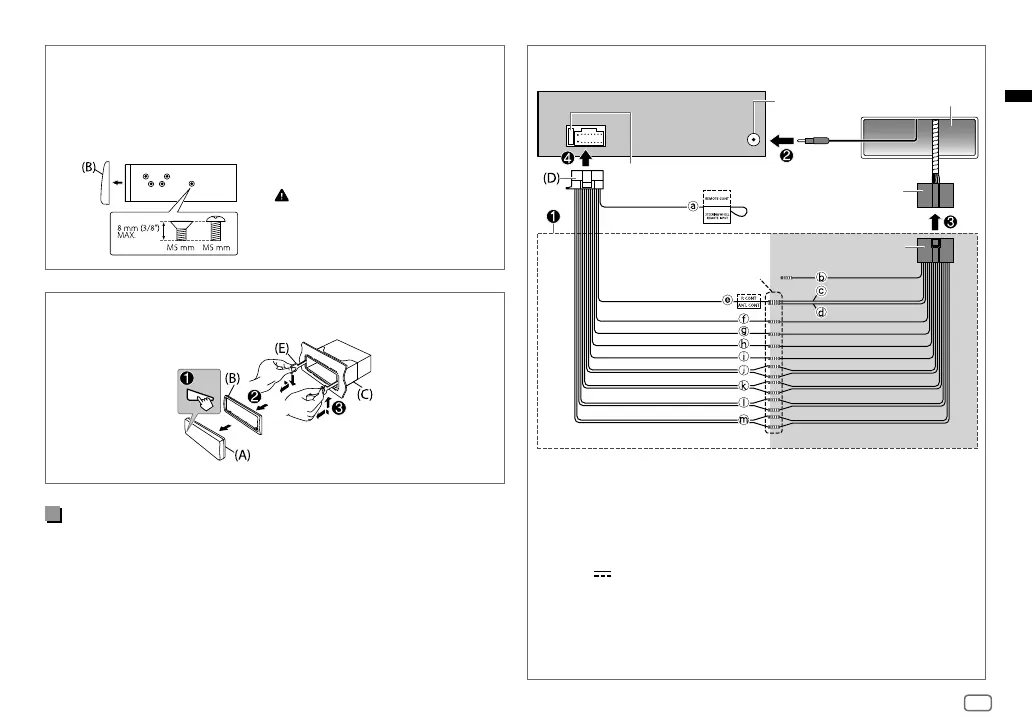

Conexión del cableado
a Luz azul/amarilla: Al adaptador
del mando a distancia del
volante de la dirección
b Marrón (sin utilizar)
c Azul: A la antena motriz
d Azul/blanco: Al amplificador
e Azul/blanco: Remoto
(12 V
350mA)
f Naranja/blanco: Iluminación
g Amarillo: Batería de 12 V
h Rojo: Encendido de 12 V
i Negro: Tierra
j Gris ª, Gris/negro ·:
Altavoz delantero (derecho)
k Blanco ª, Blanco/negro ·:
Altavoz delantero (izquierdo)
l Púrpura ª, Púrpura/negro ·:
Altavoz trasero (derecho)
m Verde ª, Verde/negro ·:
Altavoz trasero (izquierdo)
Desmontaje de la unidad
Instalación de la unidad (sin manguito de montaje)
1 Retire de la unidad, el manguito de montaje y la placa embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula de
montaje del vehículo y asegure la unidad con los tornillos (disponibles
en el mercado).
Lista de piezas (suministradas)
(A) Placa frontal (×1)
(B) Placa embellecedora (×1)
(C) Manguito de montaje (×1)
(D) Mazo de conductores (×1)
(E) Herramienta de extracción (×2)
Utilice solo los tornillos
especificados. El uso de tornillos
incorrectos puede dañar la unidad.
Junte los cables del
mismo color.
Mazo de conductores personalizado
(adquirido por separado)
Salpicadero
del vehículo
Conexión recomendada
Mazo de cables de
fábrica (vehículo)
Terminal de la antena
Fusible (10 A)
JS_JVC_QSG_KD_T905BTS_K_SP.indd 3JS_JVC_QSG_KD_T905BTS_K_SP.indd 3 5/6/2018 1:30:59 PM5/6/2018 1:30:59 PM
