ESPAÑOL
15
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

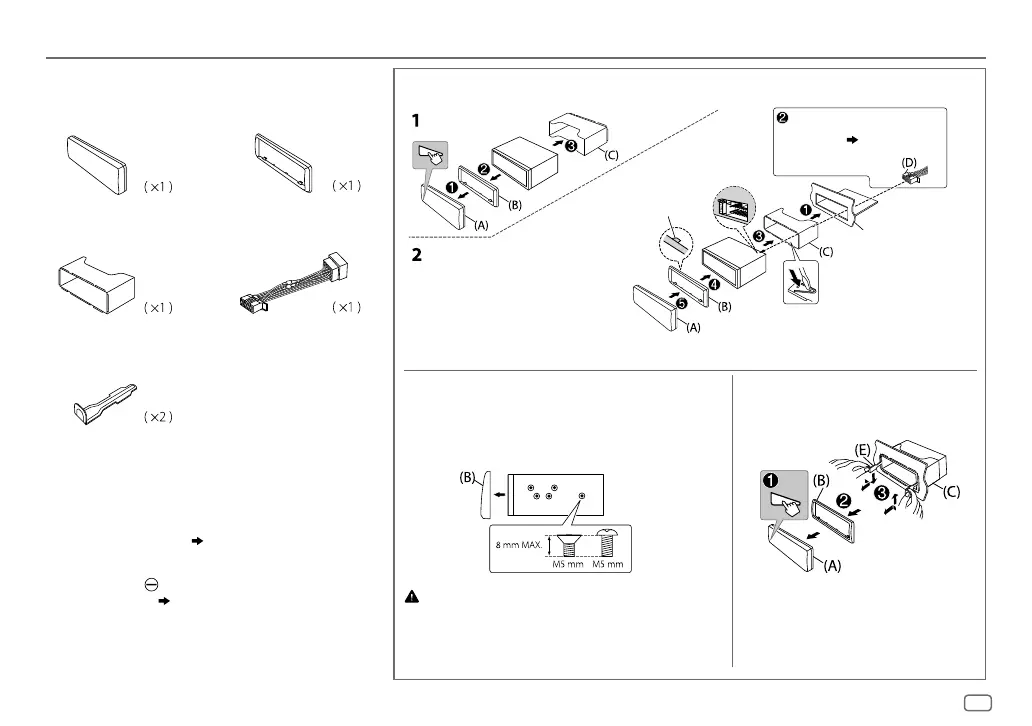

INSTALACIÓN/CONEXIÓN
Cómo desmontar la unidadCuando instale sin el manguito de montaje
1
Retire de la unidad, el manguito de montaje y la placa embellecedora.
2
Alinee los orificios de la unidad (en ambos lados) con la ménsula de
montaje del vehículo y asegure la unidad con los tornillos (disponibles
en el mercado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede
dañar la unidad.
Instalación de la unidad (montaje en el tablero)
Prepare el cableado
necesario.
( 16)
Doble las lengüetas apropiadas para
retener firmemente la manga en su lugar.
Gancho en el lado superior
Antes del montaje, oriente la
placa embellecedora tal como se
muestra en la ilustración.
Salpicadero del automóvil
Lista de piezas para la instalación
(C)
Manguito de montaje
(B)
Placa embellecedora
(D)
Mazo de conductores
(E)
Herramienta de extracción
(A)
Placa frontal
Procedimiento básico
1
Quite la llave del interruptor de encendido; después, desconecte el
terminal
[
de la batería del automóvil.
2
Conecte los cables correctamente.
Consulte Conexión del cableado.
( 16)
3
Instale la unidad en su automóvil.
Consulte Instalación de la unidad (montaje en el tablero).
4
Conecte el terminal de la batería del automóvil.
5
Reinicialice la unidad.
( 3)
JS_JVC_KD_X252_E_SP.indd 15JS_JVC_KD_X252_E_SP.indd 15 28/7/2017 2:56:02 PM28/7/2017 2:56:02 PM
