16
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Cuando conecte a un amplificador externo, conecte su
cable de tierra al chasis del vehículo para evitar daños en
la unidad.

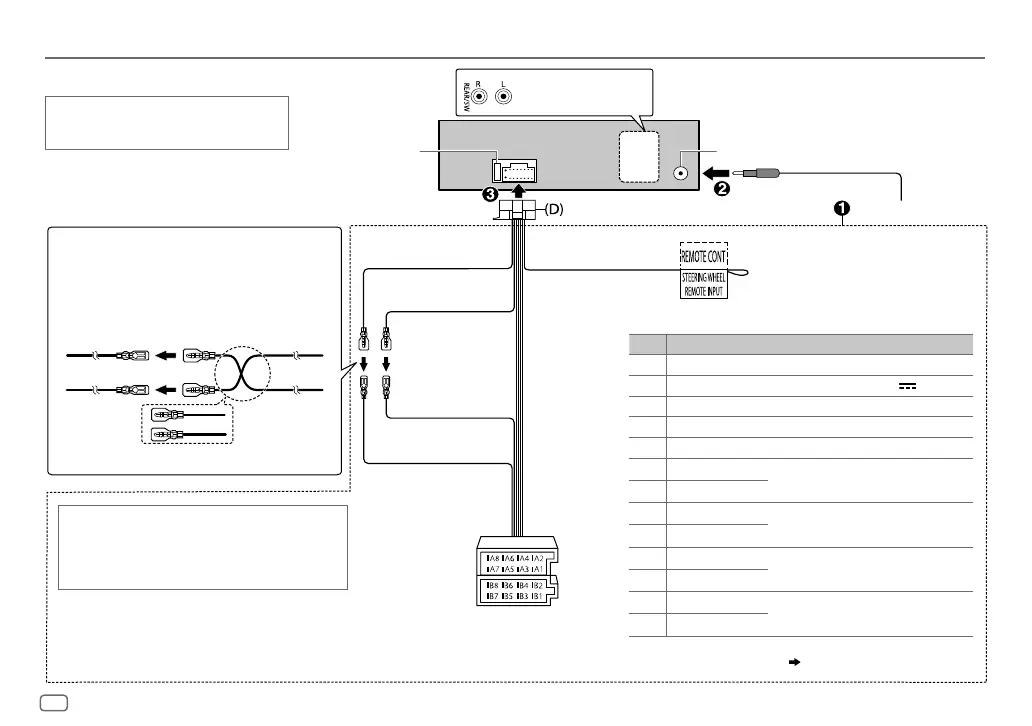

Conexión del cableado
Fusible (10 A) Terminal de la antena
Luz azul/amarilla
(Cable del mando a distancia
para la dirección)
Al adaptador del mando a distancia del volante de la
dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)
*
B8
Verde/negro
[
*
También es posible conectar directamente un subwoofer sin el amplificador externo
para subwoofer. Para la configuración,
10
.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de conductores
suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de
encendido (Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables disponible
en el mercado que sea adecuado para su automóvil y, para fines de
seguridad, deje esta tarea en manos de profesionales. Consulte con un
distribuidor de productos de audio para automóviles.
INSTALACIÓN/CONEXIÓN
Salida posterior/subwoofer
Rojo (Cable de encendido)
JS_JVC_KD_X252_E_SP.indd 16JS_JVC_KD_X252_E_SP.indd 16 28/7/2017 2:56:02 PM28/7/2017 2:56:02 PM
