3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

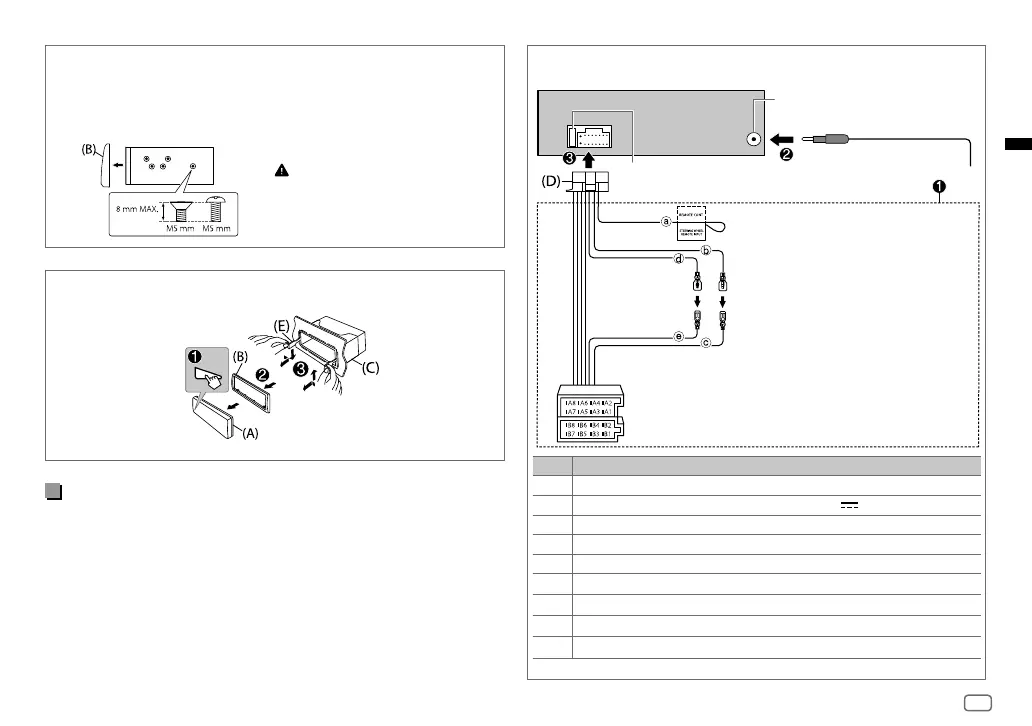

Entfernen der Einheit
Installieren der Einheit (ohne die Einbauhalterung)
1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der
Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit
Schrauben (im Handel erhältlich).
Teileliste (mitgeliefert)
(A) Frontblende (×1)
(B) Frontrahmen (×1)
(C) Einbauhalterung (×1)
(D) Kabelbaum (×1)
(E) Ausziehschlüssel (×2)
Verwenden Sie nur die
vorgeschriebenen Schrauben. Durch
Verwendung falscher Schrauben kann
das Gerät beschädigt werden.
Verdrahtungsanschluss
Antennenanschluss
Sicherung (10 A)
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12V
350mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1, B2
Lila
], Lila/Schwarz [
: Hinterer Lautsprecher (rechts)
B3, B4
Grau
], Grau/Schwarz [
: Vorderer Lautsprecher (rechts)
B5, B6
Weiß
], Weiß/Schwarz [
: Vorderer Lautsprecher (links)
B7, B8
Grün
], Grün/Schwarz [
: Hinterer Lautsprecher (links)
a Hellblau/Gelb: Zum Lenkrad-
Fernbedienungsadapter
b Gelb: Batteriekabel
c Gelb: A4
d Rot: Zündkabel
e Rot: A7
ISO-Anschlüsse
JS_JVC_QSG_KD_X262_E_GE.indd 3JS_JVC_QSG_KD_X262_E_GE.indd 3 25/7/2018 11:28:06 AM25/7/2018 11:28:06 AM

Other manuals for JVC KD-X162

Questions and Answers:

Question and Answer IconNeed help?

Do you have a question about the JVC KD-X162 and is the answer not in the manual?

JVC KD-X162 Specifications

General IconGeneral
DIN size1 DIN
CD playerNo
Impedance75 Ω
Clock mode12h/24h
Output power200 W
RDS featuresAF, CT, PS, PTY, PTY1, REG, RT, TI
Product colorBlack
Volume controlRotary
Frequency range20 - 20000 Hz
Low pass filterYes
Audio output channels4.1 channels
Equalizer bands quantity3
Maximum power per channel50 W
Signal-to-Noise Ratio (SNR)105 dB
Mobile operating systems supportedAndroid 4.1, Android 4.2, Android 4.2.1, Android 4.2.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1, Android 6.0, Android 7.1, Android 7.1.2
USB version2.0
USB port positionFront
USB connector typeUSB Type-A
USB ports quantity1
Headphone connectivity3.5mm
Audio formats supportedFLAC, MP3, PCM, WAV, WMA
Display typeLCD
Illumination colorWhite
Display number of lines2 lines
On Screen Display (OSD) languagesENG, ESP, RUS
Storage temperature (T-T)-30 - 85 °C
Operating temperature (T-T)-10 - 60 °C
Security featuresRemovable front
File format systemFAT 12/16/32
Key illumination colorRed
Package weight900 g
Weight and Dimensions IconWeight and Dimensions
Depth100 mm
Width182 mm
Height53 mm
Weight600 g
