Стандартная процедура
1 Извлеките ключ из замка зажигания, затем отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода. См. “Подключение проводов”
на стр.3.
3 Установите устройство в вашем автомобиле. См. раздел
“Установка устройства (установка в приборную панель)”.
4 Подключите клемму автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства.
См. “Порядок сброса” на стр.4.

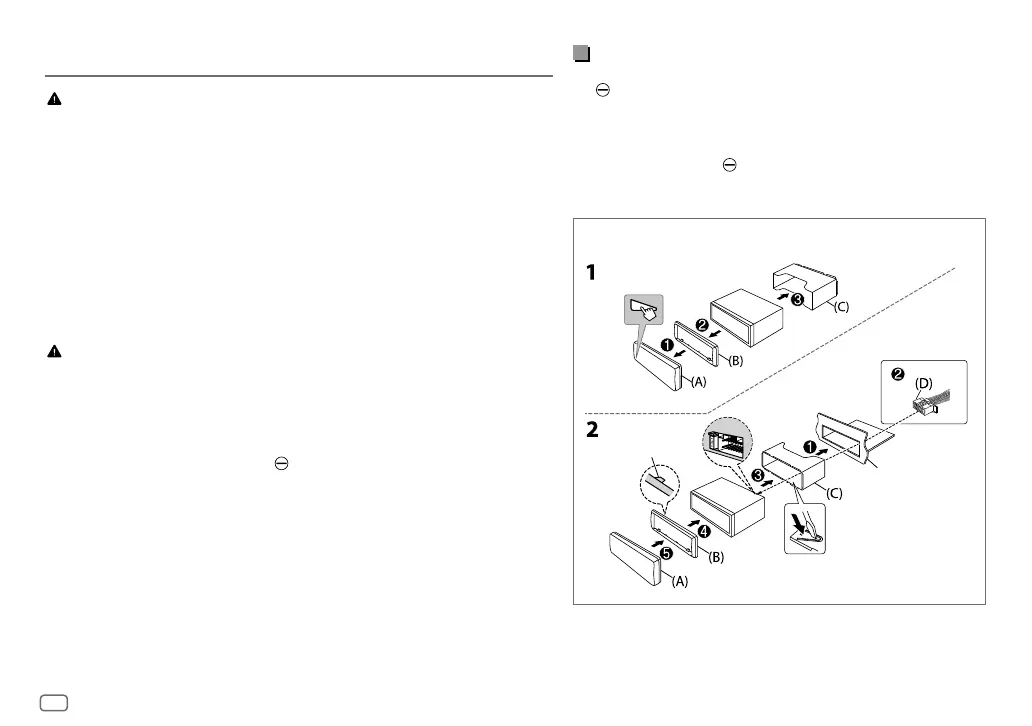

Установка устройства (установка в приборную панель)
Приборная панель
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
• Устройство можно использовать только с источником питания 12 В постоянного
тока с отрицательным заземлением.
• Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
• Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.
• Во избежание короткого замыкания:
– Изолируйте неподсоединенные провода с помощью виниловой ленты.
– После установки обязательно заземлите данное устройство на корпус
автомобиля.
– Закрепите провода с помощью фиксаторов кабеля и оберните провода,
контактирующие с металлическими частями, виниловой лентой, чтобы защитить
провода.
Внимание
• В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
• Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь
к металлическим деталям устройства в процессе и на протяжении некоторого
времени после завершения эксплуатации устройства. Температура металлических
деталей, таких как радиатор охлаждения и кожух, существенно повышается.
• Не подключайте провода динамиков
к корпусу машины, проводу заземления
(чёрный) или параллельно.
• Подключите динамики с максимальной мощностью более 50Вт. Если максимальная
мощность динамиков менее 50Вт, измените значение параметра [
AMPGAIN ], чтобы
не повредить динамики.
• Установите устройство под углом менее 30°.
• Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
• Держите все кабели вдали от тепловыделяющих металлических частей.
• После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
• Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Фиксатор вверху
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Приборная панель
автомобиля
JS_JVC_QSG_KD_X262_E_RU.indd 2JS_JVC_QSG_KD_X262_E_RU.indd 2 27/7/2018 11:21:36 AM27/7/2018 11:21:36 AM

JVC KD-X162 Specifications

General

DIN size	1 DIN
CD player	No
Impedance	75 Ω
Clock mode	12h/24h
Output power	200 W
RDS features	AF, CT, PS, PTY, PTY1, REG, RT, TI
Product color	Black
Volume control	Rotary
Frequency range	20 - 20000 Hz
Low pass filter	Yes
Audio output channels	4.1 channels
Equalizer bands quantity	3
Maximum power per channel	50 W
Signal-to-Noise Ratio (SNR)	105 dB
Mobile operating systems supported	Android 4.1, Android 4.2, Android 4.2.1, Android 4.2.2, Android 4.3, Android 4.4, Android 5.0, Android 5.1, Android 6.0, Android 7.1, Android 7.1.2
USB version	2.0
USB port position	Front
USB connector type	USB Type-A
USB ports quantity	1
Headphone connectivity	3.5mm
Audio formats supported	FLAC, MP3, PCM, WAV, WMA
Display type	LCD
Illumination color	White
Display number of lines	2 lines
On Screen Display (OSD) languages	ENG, ESP, RUS
Storage temperature (T-T)	-30 - 85 °C
Operating temperature (T-T)	-10 - 60 °C
Security features	Removable front
File format system	FAT 12/16/32
Key illumination color	Red
Package weight	900 g

Weight and Dimensions

Depth	100 mm
Width	182 mm
Height	53 mm
Weight	600 g
