16
РУССКИЙ
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

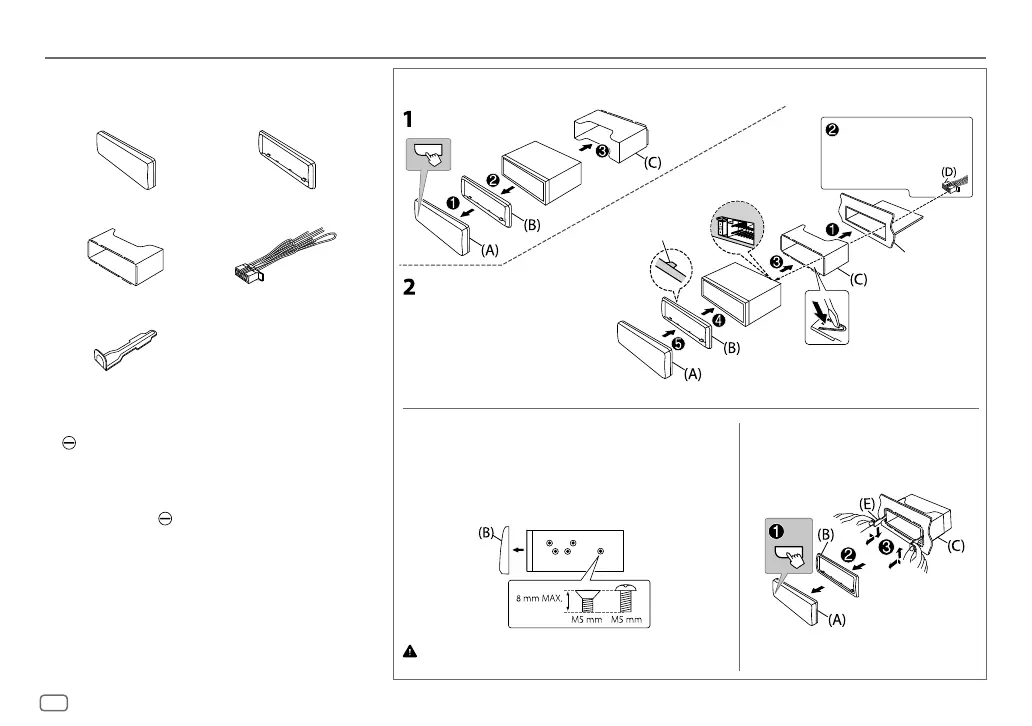

Установка устройства (установка в приборную панель)
Список деталей для установки
(A) Передняя панель (×1) (B) Декоративная панель (×1)
(C) Посадочный корпус (×1) (D) Жгут проводов (×1)
(E) Ключ для демонтажа (×2)
Стандартная процедура
1 Извлеките ключ из замка зажигания, затем отсоедините разъем
автомобильного аккумулятора.
2 Правильно подключите провода.
См. “Подключение проводов” на стр.17.
3 Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную панель)”.
4 Подключите клемму автомобильного аккумулятора.
5 Отсоедините переднюю панель и выполните сброс устройства.
(Стр.3)
Демонтаж устройстваУстановка устройства (без посадочного
корпуса)
1 Снимите посадочный корпус и декоративную панель с устройства.
2 Совместите отверстия в устройстве (с обеих сторон) с монтажной
консолью автомобиля и закрепите устройство винтами (которые
можно приобрести в магазине).
Используйте только специальные винты. Использование неподходящих
винтов может привести к повреждению устройства.
Подключите необходимые
провода. (Стр.17)
Отогните соответствующие фиксаторы,
предназначенные для прочной установки корпуса.
Фиксатор вверху
Перед сборкой
расположите
декоративную панель,
как показано.
Приборная панель
автомобиля
УСТАНОВКА И ПОДКЛЮЧЕНИЕ
JS_JVC_KD_X168M_M2_RU.indd 16JS_JVC_KD_X168M_M2_RU.indd 16 2/8/2018 8:50:00 AM2/8/2018 8:50:00 AM
