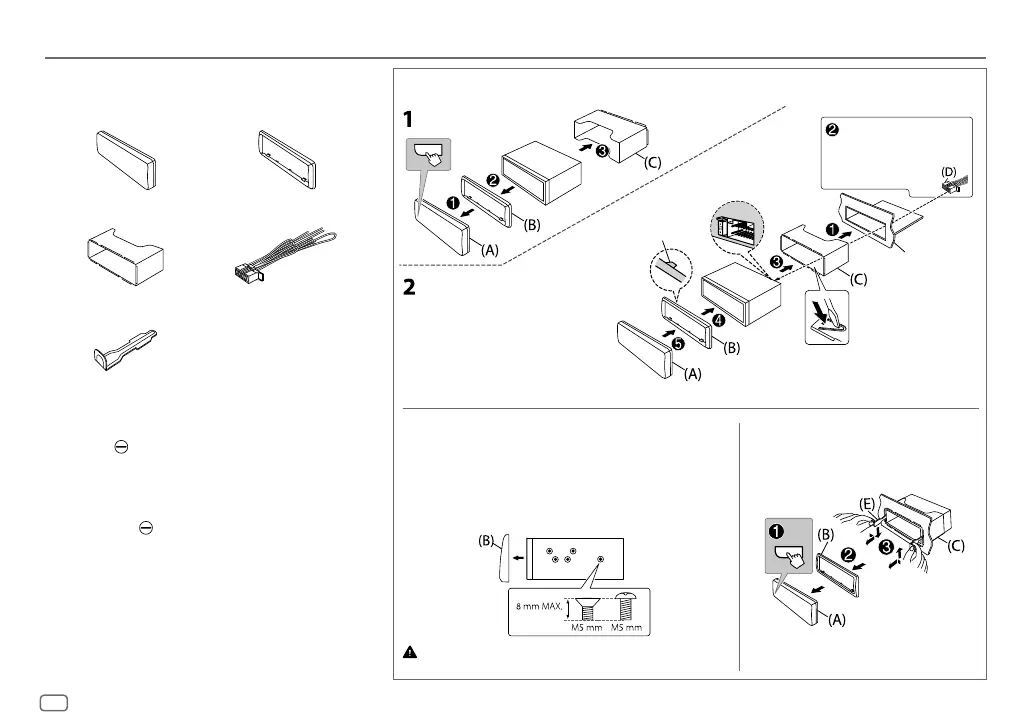

Ünitenin monte edilmesi (konsol montajı)
Montaj için parça listesi
(A)
Ön panel (×1)
(B)
Çerçeve plakası (×1)
(C)
Montaj kovanı (×1)
(D)
Kablo seti (×1)
(E)
Çıkarma tuşu (×2)
Temel prosedür
1
Anahtarı, kontak anahtarından çıkarın ve ardından araç
aküsünün
terminalinin bağlantısını kesin.
2
Kabloları doğru şekilde bağlayın.
17. sayfadaki “Kablo bağlantısı” bölümüne bakın.
3
Üniteyi aracınıza monte edin.
“Ünitenin monte edilmesi (konsol montajı)” öğesine bakın.
4
Araç aküsünün terminalini bağlayın.
5
Yüz plakasını çıkarın ve üniteyi sıfırlayın. (Sayfa3)
Ünitenin çıkarılmasıÜnitenin monte edilmesi (montaj kızağı
olmadan)
1
Montaj kovanını ve çerçeve plakasını üniteden çıkartın.
2
Araç takma desteğiyle ünitedeki (her iki yöndeki) delikleri
sıraya dizin ve üniteyi vidalarla (ticari olarak satılır)
sağlamlaştırın.
Sadece belirtilen vidaları kullanın. Yanlış vidaların kullanılması üniteye hasar
verebilir.
Gerekli kablo bağlantısını
yapın. (Sayfa 17)
Kovanı yerine sabitlemek için klipsleri
kullanın.
Üst taraftaki kanca
Takmadan önce döşeme
plakasını şekildeki gibi
yönlendirin.
Aracınızın ön
göğüs paneli
