30
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

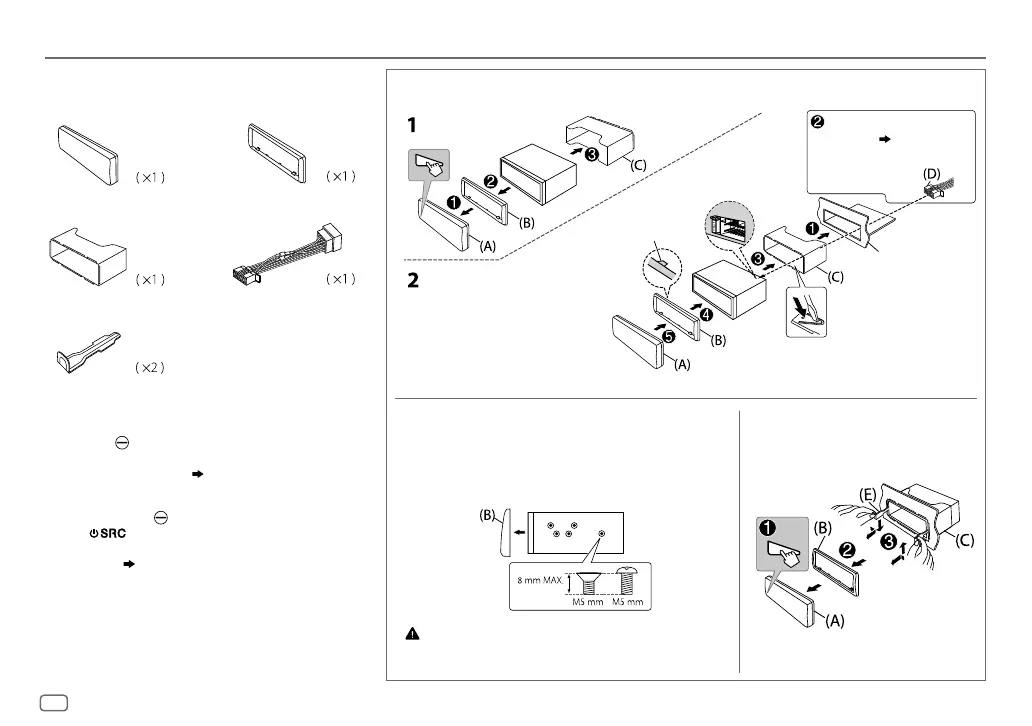

Lista de piezas para la instalación
Procedimiento básico
1 Quite la llave del interruptor de encendido; después, desconecte
el terminal
de la batería del automóvil.
2 Conecte los cables correctamente.
Consulte Conexión del cableado.
( 31)
3 Instale la unidad en su automóvil.
Consulte Instalación de la unidad (montaje en el tablero).
4 Conecte el terminal de la batería del automóvil.
5 Pulse para encender la unidad.
6 Extraiga la placa frontal y reinicialice la unidad en menos de
5segundos.
( 3)
Instalación de la unidad (montaje en el tablero)
Cómo desmontar la unidadCuando instale sin el manguito de montaje
1 Retire de la unidad, el manguito de montaje y la placa
embellecedora.
2 Alinee los orificios de la unidad (en ambos lados) con la ménsula
de montaje del vehículo y asegure la unidad con los tornillos
(disponibles en el mercado).
Utilice solo los tornillos especificados. El uso de tornillos incorrectos puede
dañar la unidad.
Prepare el cableado
necesario.
(
31)
Doble las lengüetas apropiadas para retener
firmemente la manga en su lugar.
Gancho en el lado superior
Antes del montaje, oriente la
placa embellecedora tal como
se muestra en la ilustración.
Salpicadero del automóvil
(A)
Placa frontal
(C)
Manguito de montaje
(B)
Placa embellecedora
(D)
Mazo de conductores
(E)
Herramienta de extracción
INSTALACIÓN/CONEXIÓN
JS_JVC_KD_X352BT_E_SP.indd 30JS_JVC_KD_X352BT_E_SP.indd 30 21/8/2017 8:40:40 AM21/8/2017 8:40:40 AM
