NEDERLANDS
31
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
INSTALLEREN/VERBINDEN
Bij het verbinden met een externe versterker, moet
u het aardedraad verbinden met het chassis van de
auto om beschadiging van het toestel te voorkomen.

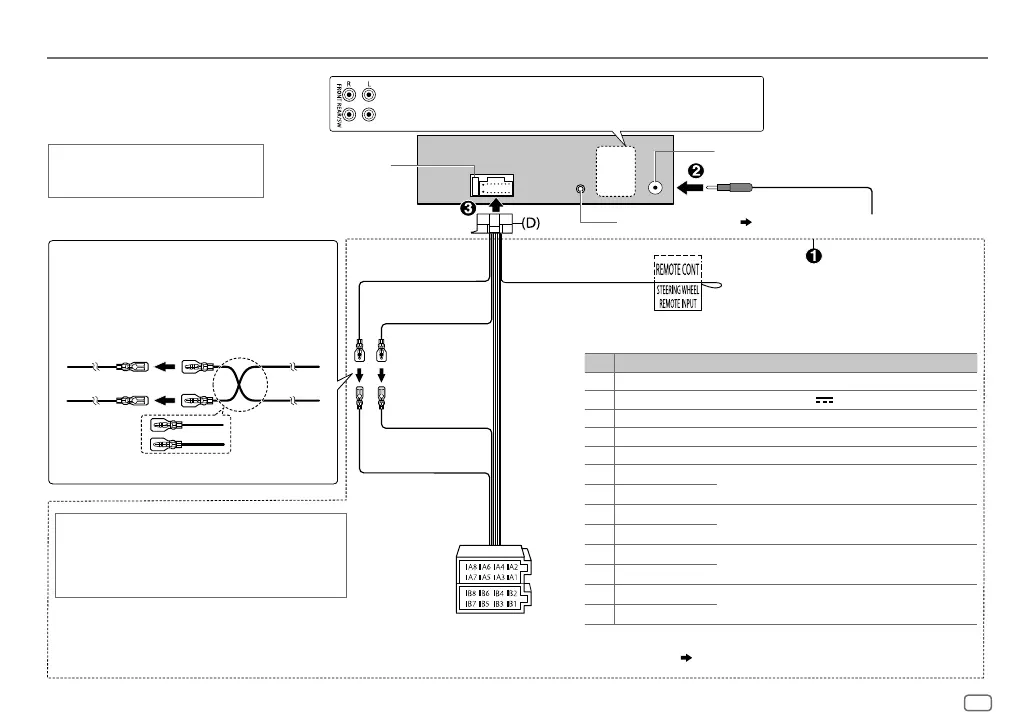

Verbinden van draden
Zekering (10 A)
Microfooningangsaansluiting
( 10)
Antenne-aansluiting
Lichtblauw/geel
(Draad van stuur-afstandsbediening)
Naar de stuur-afstandsbedieningsadapter
Geel (A4)
Rood (A7)
Geel (Accukabel)
Pen Kleur en functie
A4 Geel : Accu
A5 Blauw/wit : Stroomregeling (12V
350mA)
A6 Oranje/wit : Autoverlichtingsschakelaar
A7 Rood : Contact (ACC)
A8 Zwart : Massaverbinding
B1
Paars
]
: Achterluidspreker (rechts)
Voor 3-weg crossover: Tweeter (rechts)
B2
Paars/zwart
[
B3
Grijs
]
: Voorluidspreker (rechts)
Voor 3-weg crossover: Middenbereik luidspreker (rechts)
B4
Grijs/zwart
[
B5
Wit
]
: Voorluidspreker (links)
Voor 3-weg crossover: Middenbereik luidspreker (links)
B6
Wit/zwart
[
B7
Groen
]
: Achterluidspreker (links)
*
Voor 3-weg crossover: Tweeter (links)
B8
Groen/zwart
[
Toestel
Verbinden van de ISO-stekkers met bepaalde
VW/Audi en Opel (Vauxhall) auto’s
U moet mogelijk de bedrading van de bijgeleverde bedradingsbundel
als hieronder afgebeeld wijzigen.
Auto
A7 (Rood)
Ontstekingskabel
(Rood)
A4 (Geel)
Fabrieksbedrading
Accukabel
(Geel)
*
U kunt een subwoofer ook direct, zonder gebruik van een externe versterker, verbinden.
Zie voor het instellen,
20
.
ISO-stekkers
Indien uw auto geen ISO-aansluiting heeft
Installeer het toestel bij voorkeur met een los verkrijgbare draadbundel
die specifiek voor uw auto is ontworpen en laat voor de veiligheid
het installeren uitvoeren door een erkend vakman. Raadpleeg de
auto-audiohandelaar.
Rood (Ontstekingskabel)
Voor-uitgang/3-weg crossover: Middenbereikuitgang
Achter-/Subwooferuitgang/3-weg crossover: Wooferuitgang
JS_JVC_KD_X352BT_E_NL.indd 31JS_JVC_KD_X352BT_E_NL.indd 31 21/8/2017 8:45:47 AM21/8/2017 8:45:47 AM
