JVC KS-AX3002

1
FRANÇAIS
Merci pour avoir acheté un produit JVC. Veuillez lire attentivement toutes les instructions avant d’utiliser
l’appareil a n de bien comprendre son fonctionnement et d’obtenir les meilleures performances possibles.
Pour votre sécurité....
• N’augmentez pas trop le niveau du volume car cela peut bloquer les sons de l’extérieur et rendre la
conduite dangereuse.
• Arrêtez la voiture avant de réaliser une opération compliquée.
ATTENTION ET REMARQUES
Cet appareil est conçu pour fonctionner avec système électrique de 12 V CC avec mise à la
masse NÉGATIVE.
• Cet appareil utilise un circuit d’amplifi cation BTL (symétrique sans transformateur), c’est à dire
un système à masse fl ottante par conséquent veuillez vous conformer à ce qui suit:
– Ne connectez pas les prises “·” des enceintes l’une à l’autre.
– Ne connectez pas les prises “·” des enceintes au corps métallique ou au châssis.
• Recouvrir les fi les inutilisés avec du ruban isolant pour éviter de les court-circuiter.
• Si vous utilisez un fi l de prolongement, celui-ci doit être aussi épais et aussi court que possible.
Connectez-le solidement avec un ruban adhésif.
• Bien laisser un espace suffi sant entre I’antenne et les fi ls de cet appareil.
• Lorsque le fusible doit être remplacé, utiliser uniquement un fusible 25 A.
• Ne pas laisser pénétrer de cailloux, de sable ou d’objets métalliques dans I’appareil.
• Pour que le mécanisme de dissipation de la chaleur fonctionne effectivement, essuyer
régulièrement la poussière qui s’accumule.
• Écouter la cassette, la radio, un CD, un lecteur audio numérique, etc. avec le volume réglé sur
un niveau élevé pendant une longue période de temps, use la batterie quand le moteur est
arrêté ou quand la voiture est au ralenti.
• Cet appareil devient très chaud. Faites attention de ne pas le toucher pendant son utilisation
mais aussi après sont utilisation.
NE DEMONTEZ PAS l’appareil. Il n’y a aucune pièce réparable par l’utilisateur à l’ntérieur.

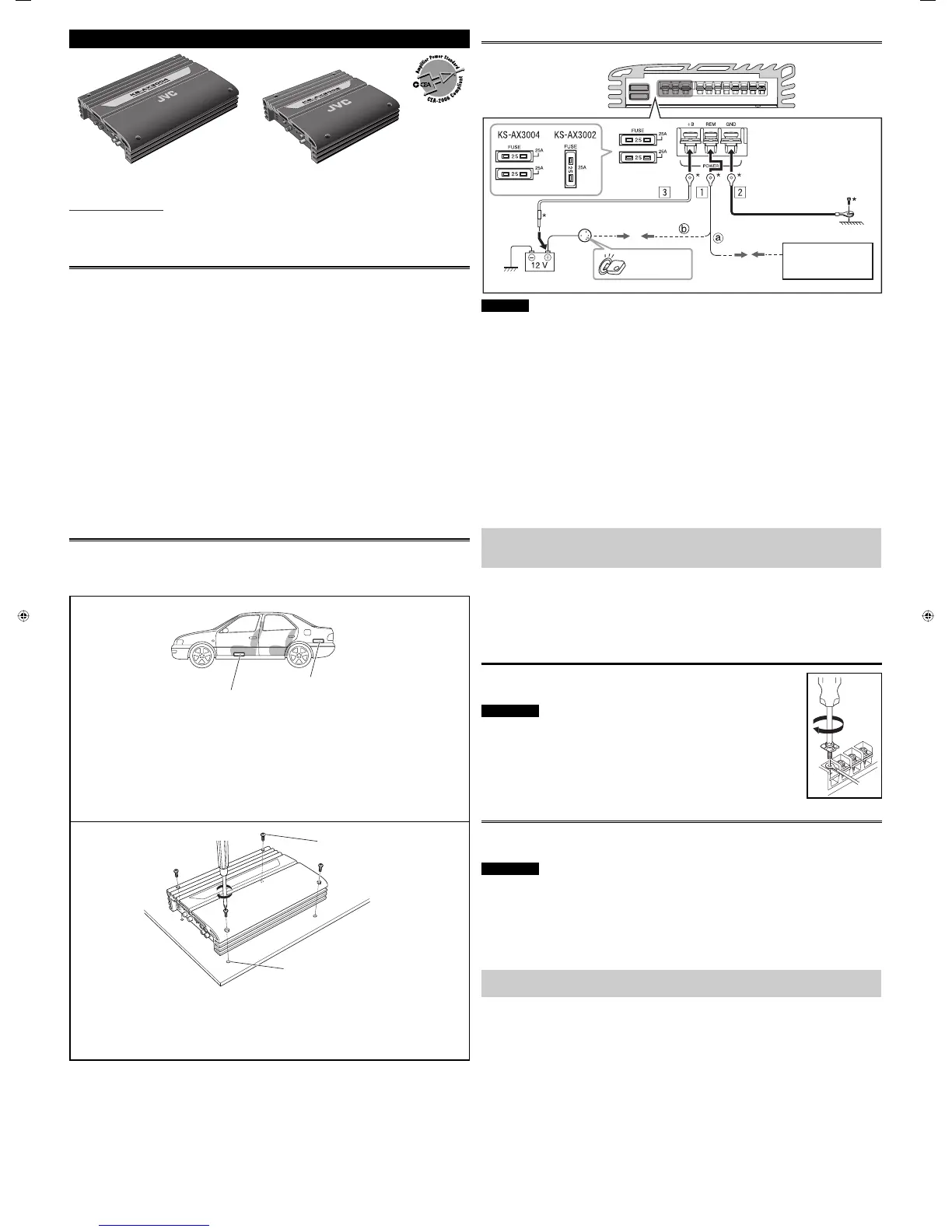

ALIMENTATION
Attention
Pour éviter les courts-circuits lors des connexions, laissez la prise négative de la batterie
débranchée.
1 Ligne d’alimentation à distance (non fournie)
a Quand vous utilisez un autoradio JVC muni d’un fi l d’alimentation à distance,
connectez-le au fi l d’alimentation à distance équivalent.
b Si vous utilisez un autoradio JVC sans fi l de télécommande, connectez au circuit
accessoire de la voiture qui est mis sous tension avec le commutateur d’allumage. Dans ce
cas, du bruit peut se produire quand l’autoradio est mis sous ou hors tension. Pour éviter
ce bruit, ne mettez pas directement l’autoradio sous ou hors tension. Vous pouvez le mettre
sous ou hors tension en même temps que le commutateur d’allumage.
2 Fil de mise à la masse (non fourni)
3 Cordon d’alimentation (non fourni)
• Lors de l’utilisation d’un cordon d’alimentation, ajoutez un fusible de 25 A près de la batterie,
comme montré.
• Connectez à la borne “ª” de la batterie uniquement après que toutes les autres connexion
ont été faites.
Le fi l correct connecté à chaque prise POWER est indiqué ci-après:
– + B et GND: AWG 8 à AWG 4 (la section est d’environ 8 mm
2
à 21 mm
2
.)
– REM: AWG 18 à AWG 8 (la section est d’environ 0,8 mm
2
à 8 mm
2
.)
• Utilisation de cosses à anneau (non fournies) pour une connexion plus sûre.
Si vous avez des questions concernant la grosseur du cordon d’alimentation, etc., consulter
votre revendeur d’autoradios JVC le plus proche.
CONNEXIONS DES PRISES
Lors de la connexion des prises, fi xez correctement chaque prise avec la vis
fournie en la tournant comme montré sur l’illustration.
•
Utilisation de cosses à anneau (non fournies) pour une connexion plus sûre.
Remarques
• Assurez-vous que la vis est fixée de façon à éviter toute déconnexion.
• Évitez de trop tendre les fils car cela risquerait d’endommager la vis ou
la fente de sa tête.
SYSTÉMES D’ENCEINTES
Cet amplifi cateur offre deux types de connexion d’enceinte: La connexion en mode normal et la
connexion en mode en pont.
Vous pouvez choisir n’importe quel type en fonction des enceintes qui équipent votre voiture.
Remarques
• Ne pas raccorder les prises “·” des haut-parleur à un point commun.
• Si le même fil est utilisé pour les enceintes gauche/droite ou avant/arrière, cet appareil ne peut
pas être utilisé. Utilisez toujours un fil séparé pour chaque enceinte. Refaites les câblages si
nécessaire.
• Utilisez des enceintes avec une impédance comprise entre 2 Ω et 8 Ω (4 Ω et 8 Ω: lors de
l’utilisation du mode de connexion en pont).
• Utilisez des enceintes d’une capacité suffisante avec l’appareil.
Le fi l correct connecté à chaque prise de sortie d’enceinte (SPEAKER OUTPUT) doit être du
type AWG 18 à AWG 12 (la section transversale doit être de 0,8 mm
2
à 3,3 mm
2
).
INSTALLATION
L’illustration suivante est un exemple d’installation typique. Cependant, vous devez faire les
ajustements correspondant à votre voiture particulière. Si vous avez des questions ou avez
besoin d’information sur des kits d’installation, consulter votre revendeur d’autoradios JVC ou
une compagnie d’approvisionnement.
Å
Montez cet appareil sur une surface ferme, telle que dans le coffre ou sous un siège
avant.
• Ne montez pas l’appareil près d’objets inflammables car il produit de la chaleur. De plus,
montez-le dans un endroit qui ne gênera pas la dissipation de la chaleur de l’appareil.
• Ne montez pas l’appareil dans un endroit sujet à la chaleur: comme près d’un radiateur, dans
la boîte à gants ou dans un endroit fermé tel que sous un tapis de sol, qui empêchera la
bonne dissipation de la chaleur.
• Lorsque vous monter l’appareil sous le siège avant, assurez-vous que vous pouvez ajuster la
position du siège sans qu’aucun fil ne soit accroché.
ı
Lors du montage de cet appareil, assurez-vous d’utiliser les vis fournies.
• Si vous utilisez d’autres vis, il y a des risques que l’appareil se desserre ou que des pièces
sous le plancher soient endommagées.
• Avant de percer des trous dans le coffre pour installer l’appareil, s’assurer qu’il y a un espace
suffisant sous le coffre pour ne pas faire de trous dans le réservoir de carburant, etc.
Sous un siège avant
Sur le plancher du coffre
Vis fournie
φ 4 × 20 mm (
13
/16 po.)
Trou percé
Fusible 25 A
Au corps métallique ou au châssis
Autoradio JVC, etc.
Commutateur
d’allumage
Batterie de la voiture
(À une prise accessoire)
* Non fourni
KS-AX3004 KS-AX3002
Ligne d’alimentation à distance
